Помещение для хозинвентаря

Рабочей документацией предусматривается устройство помещения для хранения хозинвентаря. Размеры модульной будки 1,2х1,2 м. Материал ограждающих конструкций: металлический лист.

Состав листов графической части (6 листов формата А3):
1. Общие данные

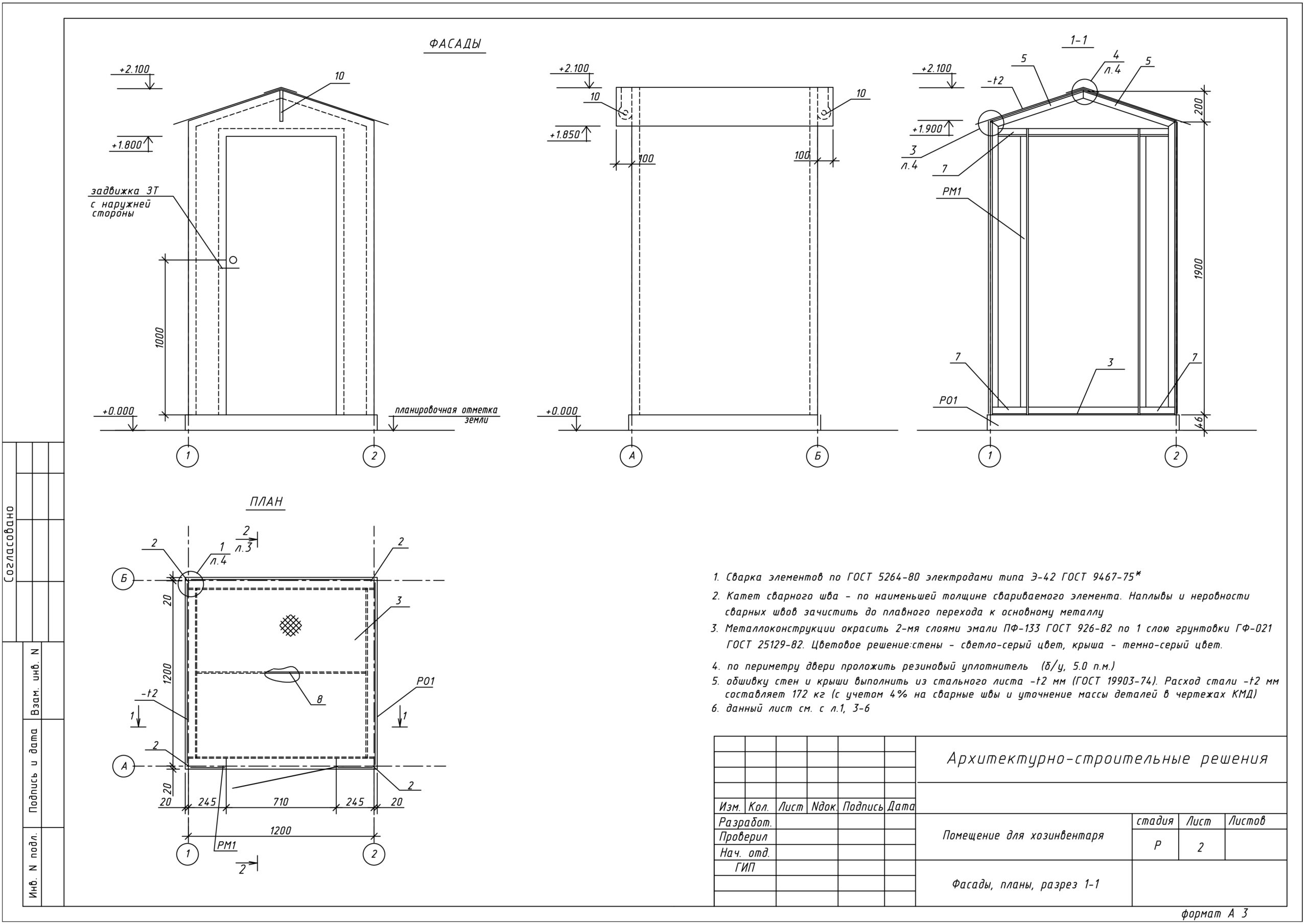

2. Фасады, планы, разрез 1-1
3. Узел 1, разрез 2-2, (к л.2)
4. Узлы 3, 4, деталь поз. 10 (к л.2)
5. Рамы металлические РО1, РМ1
6. Дверь ДМ1

Состав: АС - Архитектурно-строительные решения Язык документа

Софт: AutoCAD 2010

Просмотр файлов
Помещение для хозинвентаря.dwg
