Гомельский городской дорожно-строительный колледж
Архитектурное отделение
Дипломный проект на тему: "Проект фермы откорма цыплят-бройлеров вблизи д. Теклевка Гомельской области"
Гомель 2024

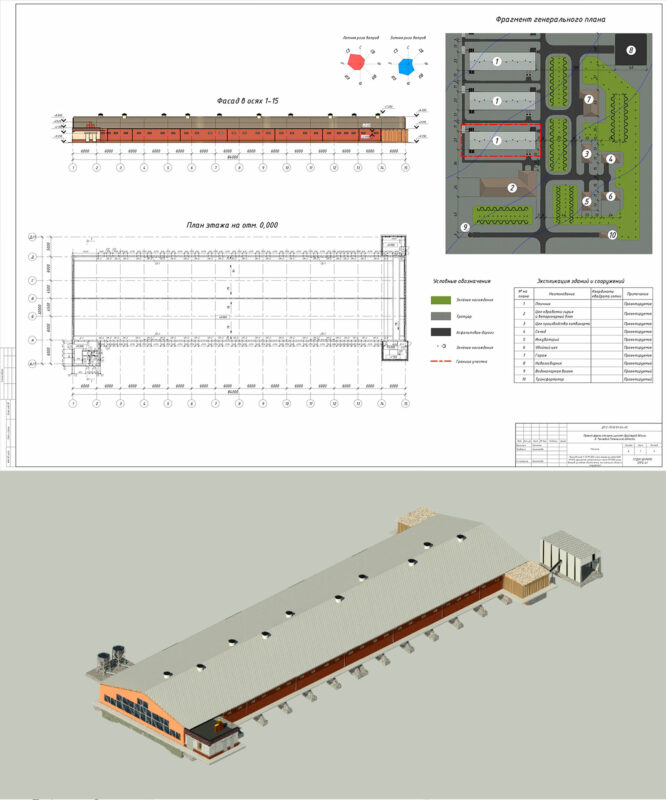

В данном дипломном проекте разрабатывается «Проект фермы откорма цыплят-бройлеров вблизи д. Теклевка Гомельской области».
Проект разработан для применения на территории Республики Беларусь (II-В климатический район с обычными условиями строительства, IIа район влажности (нормально-влажный), снеговой район 1в).
Ориентация здания – меридиональная.
Уровень ответственности здания – II [16].
Коэффициент надёжности по ответственности – 0,95 [16].
Класс сложности К3 – [9].
Степень огнестойкости здания – Ⅴ [32].
Класс по функциональной пожарной опасности – Ф.5.3 (птицеводческие здания) [32].
Характеристическое значение снеговой нагрузки на грунт – 1,36кПа [17].
Значение базовой скорости ветра – 21м/с [16].
Приведённое сопротивление теплопередаче: наружных стен 3,2 м²°С/Вт; чердачного перекрытия 6,0 м²°С/Вт [25].
Грунт – песок мелкий, со следующими характеристиками: коэффициент пористости е=0,6; удельное сцепление грунта сII = 2,5 кПа; угол внутреннего трения II = 25°.
УГВ – на отметке -3,500. Глубина промерзания грунта – 1,48 м.
Теплоснабжение осуществляется от существующей теплотрассы. Учет тепла осуществляется с помощью счетчиков учета тепла и производится автономной электронной системой.
Вентиляция комбитоннельная осуществляется с помощью вытяжных шахт в крыше, и тоннельных вентиляторов в торцевых стенах.
Электроснабжение осуществляется от существующих сетей переменного тока напряжением 220 и 380 вольт.
Здание оснащено приборами учета поставляемой и вырабатываемой тепловой и электрической энергии. Все технологические процессы управления инженерным оборудованием систем отопления, вентиляции, охлаждения и горячего водоснабжения здания автоматизированы с целью обеспечения минимально возможного энергопотребления при выполнении предписанных функций в полном объеме.
Все системы автоматизации инженерного оборудования зданий, а также приборы учета ресурсов имеют техническую возможность интегрирования в унифицированные системы управления, контроля и учета информации инженерных систем интеллектуальных зданий.
Введение…………………………………………………………………………….………………..
1 Архитектурно-строительная часть….………………………………………….............................
1.1 Генеральный план……………………………………………………………………….
1.2 Объёмно-планировочное решение……………………………………………………..
1.3 Конструктивное решение здания…………………………………………....................
1.4 Наружная и внутренняя отделка………………………………………………………..
1.5 Эксплуатация здания…………………………………………………………………….
2 Расчётно-конструктивная часть..…………………………………………….................................
2.1 Сбор нагрузки на 1м2 покрытия
2.2 Расчёт и конструирование ребристой плиты покрытия...………...................................
3 Организационно-технологическая часть……..………………………….......................................
3.1 Технологическая карта на устройство бетонного пола методом ваккуумирования…
3.2 Проектирование календарного графика………………………………………………...
3.3 Проектирование строительного генерального плана…………………..........................
4 Безопасность и гигиена труда..…………………………………………….....................................
5 Энергосбережение и защита окружающей среды……………….………………………….……
6 Мероприятия по экономии материалов, утилизация и переработка отходов и мусора...……...
7 Сметно-экономическая часть…………………………………………………………………..…..
7.1 Технико – экономические показатели………………………………………….……….
7.2 Сводный сметный расчёт…………………………………………………………………
7.3 Объектная смета…………………………………………………………………………..
Заключение……………………………………………………………………….…………………..
Список использованных источников……..…………………………………….…………………..
Приложение А Теплотехнический расчёт ограждающих конструкций………………………….
Приложение Б Экспликация полов…………………………………………………………………
Приложение В Сводная спецификация изделий…………………………………………………...
Приложение Г Ведомость расхода стали на элемент, кг………………………………………….
Приложение Д Подсчёт трудоёмкости и механоёмкости работ………………………………….
Приложение Е Локальная смета…………………………………………………………………….
Приложение Ж Ведомость объёма дипломного проекта………………………………………….
