Проектирование промышленного здания "Столярно-сборочный цех"

Казанский государственный архитектурно-строительный университет
Кафедра архитектуры
Курсовой проект по дисциплине "Архитектура"
На тему: "Столярно-сборочный цех"
Казань 2019

Исходные данные: здание состоит из 2 пролетов по 24м каждый, шаг колонн 6м, производственное здание представляет собой прямоугольник с размерами в плане 96х48м, высота этажа 8,4м, оконные проемы шириной 3м и высотой 6м,оси колонн имеют привязку к разбивочной оси по 500 мм. Используется подвесной кран грузоподъемностью 2т, для удобства обслуживания технологического процесса предусмотрены проезды шириной 4,5м.

В данной работе рассматривается проектирование столярно-сборочного цеха. В ПЗ произведен расчет технико-экономического показателя генерального плана.

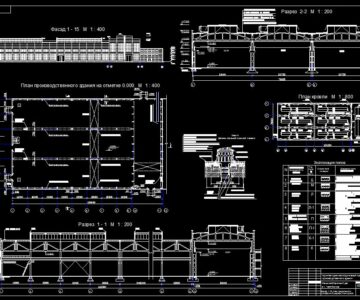

Графическая часть содержит: Фасад здания (М 1:200); Роза ветров г.Нижнекамск; Генеральный план (М 1:1000); План промышленного здания (М 1:200); Разрез 1-1 (М 1:200); План кровли (М 1:500); Разрез 2-2(М 1:200); Узел 1; Узел 2;
3 листа формата А3

Содержание
Ведомость чертежей основного комплекта
1.Технологический процесс
2. Генеральный план.
3. Объемно планировочное решение цеха.
4. Конструктивное решение производственного корпуса.
4.1. Колонны.
4.2. Подкрановые балки.
4.3. Стены.
4.4. Покрытие.
4.5. Водоотвод с покрытия.
4.6. Окна.
4.7. Перегородки.
4.8. Ворота и двери.
4.9. Деформационные швы.
4.10. Связи.
