Одноэтажное производственное здание котельно-сборочного цеха

УрФУ
Кафедра: строительство
Курсовой проект по дисциплине "Архитектура"
На тему "архитектурно-конструктивная разработка одноэтажного производственного здания"
Екатеринбург 2013

Темой проекта является архитектурно-конструктивная разработка одно-этажного производственного здания средних размеров и сложности с техноло-гическим процессом, не оказывающим большого влияния на архитектурно-конструктивное решение.

Длина пролета l 84
Место строительства Пермь

Дополнительно разрабатывается объемно-планировочное решение административно-бытовых помещений вспомогательно-го здания.
Цель проекта – закрепление и углубление знаний в области архитектуры промышленных зданий, полученных при изучении курса, а также приобретение практических навыков проектирования современных производственных зданий с учетом требований, норм и правил строительного проектирования.
По заданию проекта необходимо:
- подобрать и изучить литературу и нормативы по теме проекта;
- изучить схему задания, функционально-технологический процесс, подъ-емно-транспортное оборудование.
- построить эскизы плана и разрезов здания.
- по паспортам типовых конструкций или справочно-технической литера-туре подобрать рабочие марки строительных конструкций: колонны, стропильные и подстропильные конструкции (фермы или балки), подкрановые балки, фундаменты и фундаментные балки, плиты покрытия, стеновые панели, элементы фонаря.
- заполнить таблицы спецификаций.
- вычертить рабочие чертежи проектируемого здания.

Котельно-сборочный цех входит в состав завода тяжелого химического машиностроения и предназначен для изготовления из толстолистовой стали различного вида резервуаров, котлов, автоклавов, цилиндрических обжиговых печей и.т.п. оборудования, обладающего большими габаритами и большим весом.

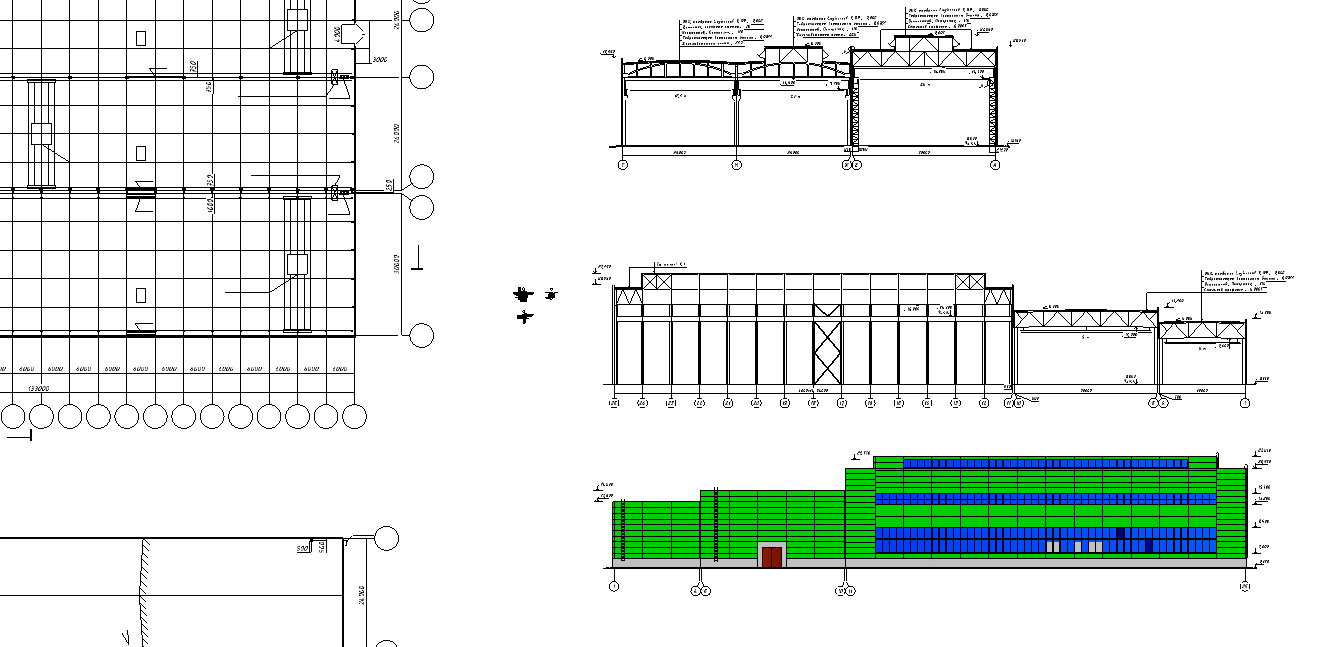

Состав: Разрез 1-1, 2-2, план, план кровли, узлы, фасад, пояснительная записка, спецификация Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Одноэтажное производственное здание котельно-сборочного цеха

ПЗ.docx
спецификация.docx
Курсач.dwg
