Одноэтажное промышленное здание. Цех по ремонту дорожных машин

СПбГАСУ
Кафедра архитектурно-строительных конструкций
Курсовой проект по дисциплине "Архитектурное проектирование производственного здания"
На тему: "Цех по ремонту дорожных машин"
2015

Курсовой проект на тему: «Архитектурное проектирование производственного здания» состоит из графической части (2 листа формата А1) и пояснительной записки (23 листа формата А4).
Пояснительная записка состоит из следующих разделов:
- объемно-планировочный;
- конструктивный;
- теплотехнический расчет;
- светотехнический расчет.
Объемно-планировочный раздел включает в себя описание проектируемого одноэтажного промышленного здания.
Конструктивный раздел дает пояснение к графической части курсовой работы, включает в себя: описание и обоснование выбора основных конструктивных элементов (фундаменты, колонны, связи по колоннам, подкрановые балки, стропильные и подстропильные фермы, ограждающие конструкции, плиты покрытия, устройство кровли, окна, ворота).
В теплотехническом разделе рассчитана толщина трехслойной наружной стеновой панели.
В светотехническом разделе рассчитана высота остекления для обеспечения нормального режима работы цеха.

Новосибирск находится в континентальной климатической зоне; среднегодовая температура воздуха +1,8 °C; средняя температура воздуха в январе −16 °C, в июле +19 °C. Город расположен на границе лесостепной и лесной природных зон. Средняя скорость ветра (на высоте 10 м) 2,3 м/с, максимальная скорость ветра 19 м/с. Средняя сумма атмосферных осадков в год составляет более 400 мм, из которых 70% выпадает в виде дождя и 30% – в виде снега. Новосибирск относится к сухой зоне влажности; расположен в 1 климатической зоне, В – подзоне.

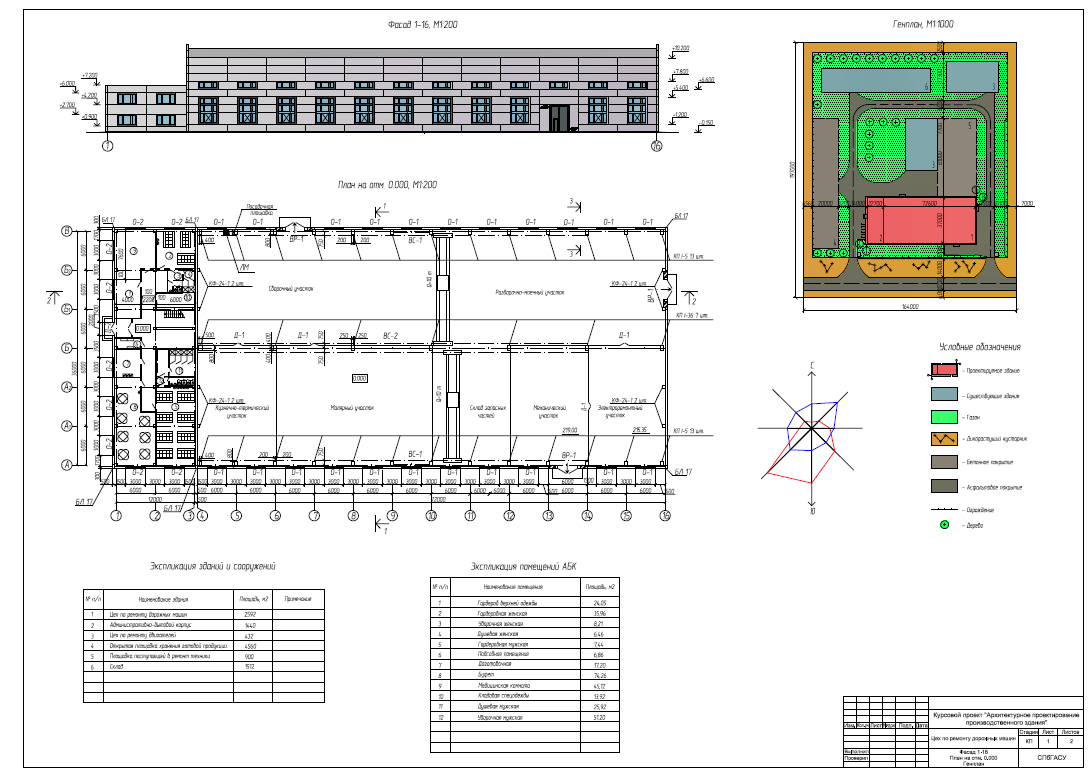

Состав: Фасад 1-16. План на отметке 0.000. Генплан. План фундаментов. План кровли. План полов. Разрез 1-1, 2-2, 3-3. Узел 1. ПЗ Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Одноэтажное промышленное здание. Цех по ремонту дорожных машин

Цех по ремонту дорожных машин.dwg
Цех по ремонту дорожных машин.docx
