Одноэтажное промышленное здание "Складской цех"

Московский Государственный Строительный Университет

В производственных зданиях основным типом несущего остова является каркасный. В данном случае применяется железобетонный каркас из унифицированных сборных изделий. У каркаса принята одинаковая конструктивная система – ригельная, с расположением ригелей, балок или ферм в одном направлении.

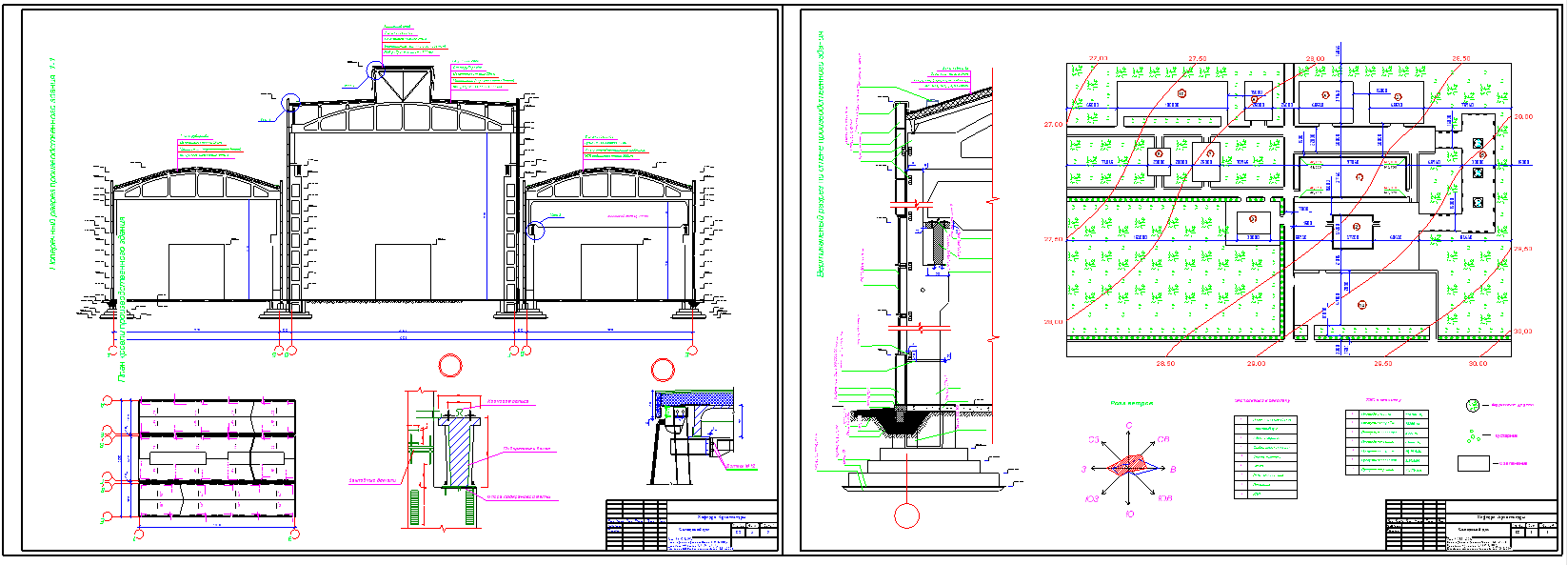

план промздания
фасад промздания
+ продольный разрез
-план кровли промздания
- поперечный разрез
-разрез по стене
-конструктивные эл-ты 5 шт.
-роза ветров
генплан

Исходные данные на курсовое проектирование
1. Район строительства г. Воронеж
2. Зона влажности – сухая
3. Условия эксплуатации – В
4. Температура помещения - tint=150С
5. Относительная влажность помещения - φint=65%
6. Температура наружного воздуха с обеспечиностью 0,92 наиболее холодной пятидневки - text=-27 0С
7. Средняя температура отопительного периода - tht=-3,4 0С
8. Продолжительность отопительного периода –zht = 210 суток
9. Коэффициент теплоотдачи внутренней поверхности стены: int = 8,7 Вт/м2 ºС
10. Коэффициент теплоотдачи наружной поверхности ограждения: ext = 23 Вт/м2 ºС
11. Коэффициент теплоотдачи слоёв:
1 слой – Цементно-песчанная стяжка: δ1 = 20мм; λ1 = 0,93 Вт/мºС;
2 слой – утеплитель-перлитопластобетон: δ2 = ? мм; λ2 = 0,06 Вт/мºС;
3 слой – плита покрытия δ3= 300 мм; λ3 = 2,04 Вт/мºС;

Состав: фасад, план кровли, 2 разреза,АБК Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Промышленность / Одноэтажное промышленное здание "Складской цех"

КУРСОВАЯ - АГиПЗ.dwg
МОЯ ПОЯСНИЛКА - АГиПЗ.docx
