Проектирование промышленного здания (L = 28м – пролет)

Саратовский государственный технический университет им. Гагарина
Кафедра ПГС
Курсовой проект по дисциплине "Металлические конструкции"
На тему: "Проектирование промышленного здания"
Саратов 2013

В данном проекте производится расчет металлической фермы и каркаса промышленного здания.

Содержание
Введение
1. Компоновка конструктивной схемы каркаса здания
1.1. Установка вертикальных размеров рамы
1.2. Устанавливаются основные горизонтальные размеры рамы
2. Расчет и конструирование подкрановых конструкций
2.1. Нагрузки на подкрановую балку
2.2. Определение расчетных усилий
2.3. Подбор сечения подкрановой балки
2.4. Проверка прочности подкрановой балки
3. Расчет поперечной рамы здания
3.1. Выбор расчетной схемы поперечной рамы
3.2. Определение нагрузок, действующих на поперечную раму
3.2.1. Постоянные нагрузки
3.2.2. Снеговая нагрузка
3.2.3. Нагрузки от мостовых кранов
3.2.4. Ветровая нагрузка
3.3. Учет пространственной работы каркаса при расчете поперечной
рамы на крановые нагрузки
3.3.1. Статический расчет поперечной рамы
3.3.2. Составление комбинаций усилий в сечениях стойки рамы и
определение усилий для расчета колонн
4. Расчет и конструирование колонны
4.1. Исходные данные
4.2. Определение расчетных длин колонны
4.3. Подбор сечения верхней части колонны
4.3.1. Компоновка сечения
4.3.2. Геометрические характеристики сечения
4.3.3. Проверка устойчивости верхней части колонны в плоскости
действия момента
4.3.4. Проверка устойчивости верхней части колонны из плоскости
действия момента
4.4. Подбор сечения нижней части колонны
4.4.1. Проверка устойчивости ветвей
4.4.2. Расчет решетки подкрановой части колонны
4.4.3. Проверка устойчивости колонны в плоскости действия
момента как единого целого
4.5. Расчет и конструирование узла сопряжения верхней и нижней
части колонны
4.6. Расчет и конструирование базы колонн
4.7. База наружной ветви
5. Расчет и конструирование стропильной фермы
5.1. Сбор нагрузок на ферму
5.1.1. Постоянная нагрузка
5.1.2. Снеговая нагрузка
5.2. Нагрузки от рамных моментов
5.3. Определение усилий в стержнях фермы
5.4. Подбор и проверка сечений стержней фермы
5.5. Расчет сварных швов
5.6. Расчет нижнего опорного узла
5.7. Расчет верхнего опорного узла
5.8. Расчет монтажного узла на высокопрочных болтах
6. Связи
6.1. Связи покрытия
6.2. Связи между колоннами
Литература

Исходными данными для компоновки поперечной рамы являются:

L = 28м – пролет;
Н1 = 12,0м – отметка головки рельса (расстояние от уровня чистого пола до верха кранового рельса);
l = 12м – шаг поперечных рам;
Q = 30/5 т – грузоподъемность мостовых кранов.
Число мостовых кранов – не менее двух. Режим работы крана – ВT (весьма тяжелый).
В курсовом проекте разрабатываются конструктивные системы стальных каркасов с шагом поперечных рам l = 12м.

Состав: Ферма, рамам, пз Язык документа

Софт: КОМПАС-3D 13

Файлы:
Харитонов А.В. ПГС-42 МК/
Харитонов А.В. ПГС-42 МК/Таблица.doc
Харитонов А.В. ПГС-42 МК/штамп.doc

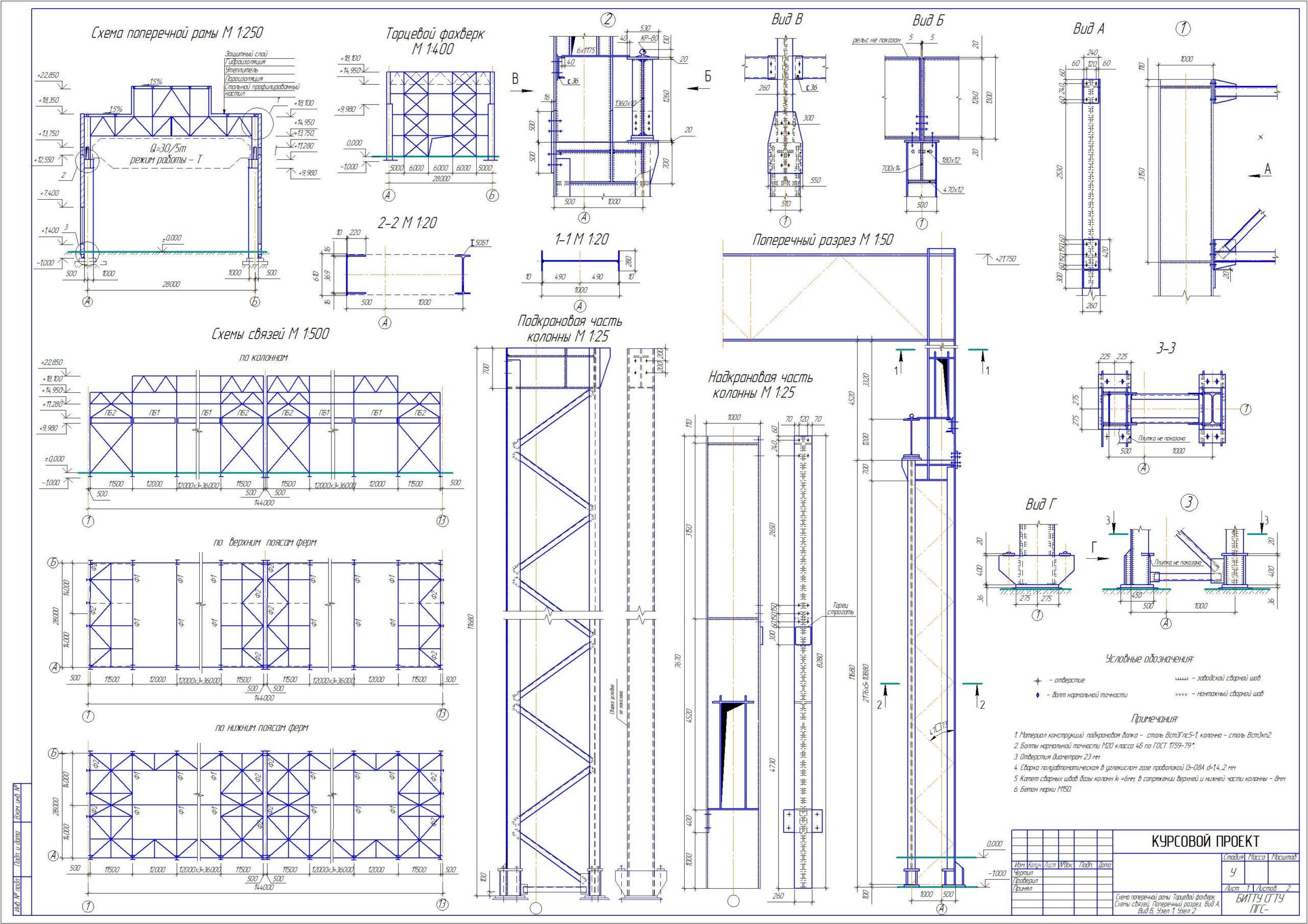

Харитонов А.В. ПГС-42 МК/МК-Лист2.cdw
Харитонов А.В. ПГС-42 МК/МК-Лист1.cdw
Харитонов А.В. ПГС-42 МК/ПЗ записка ферма.doc
