Юго-Западный университет.
Кафедра Промышленного и гражданского строительства.
Курсовой проект по дисциплине "Архитектурное проектирование".
На тему: "Проектирование промышленного здания в г. Курске 63.75х28.0"
Содержание.
Реферат……………………………………………………………….……………3
Введение по обьекту проектирования. 4
1. Основные архитектурные решения по объекту проектирования. 6
2. Основные конструктивные решения по объекту проектирования. 8
3. Теплотехнический расчет ограждающей конструкции стены 9
4. Расчет конструкции основного пролета 11
5. Инженерное оборудование 19
6. Пожарная безопасность 19
Заключение 20
Список используемой литературы. 22

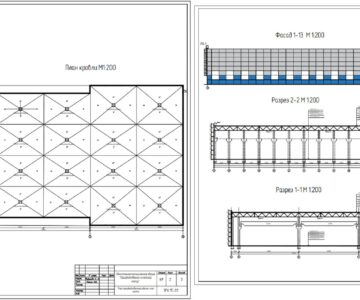

Проектом предусматривается строительство одноэтажного промышленного здания в г. Курске, а также административно-бытового комплекса. Промышленное здание представляет собой одноэтажное однопролетное здание прямоугольной формы в плане. Размеры цеха в осях 60х24 м. Максимальная высота здания 9,55 м.
Класс функциональной пожарной опасности здания - Ф5.1.
Наружные стены здания выполняются из сэндвич-панелей. Кровля промышленного здания – стальная ферма с параллельными поясами с прогонами из швеллера 30 П.
Здание имеет следующие объёмно-планировочные решения:
• По числу этажей – одноэтажное;
• По наличию подъёмно-транспортного оборудования – кра-новое;
• По конструктивным схемам покрытий – каркасное;
• По системе отопления – отапливаемое;
• По системе освещения – естественное и искусственное;
• Грузоподъёмность крана – 10т;
• Пролёт здания – 24 м;
• Шаг колонн – 6 м;
• Высота здания – 9,55 м.
