Климат района характеризуется резко выраженной континентальностью.
Лето жаркое, сухое, продолжительное, умеренно холодная зима с постоянными ветрами.
Согласно СНиП 2.01.01-82 район строительства характеризуется следующими условиями:
• Климатический район строительства – IV, подрайон Г.
• Средняя температура наиболее жаркого месяца +29,7 оС.
• Средняя температура наиболее холодного месяца – 3,2 оС.
• Глубина промерзания грунтов – 0,8м.
• Вес снегового покрова – 50кгс/м2.
• Скоростной напор ветра – 48кгс/м2.
Преобладающие направления ветров: в холодное время года господствуют ветры восточного и юго-восточного румбов, в теплое время года – северного и севера -
-западных румбов. Число дней в году с сильным ветром (более 15м/сек) составляет 82,
сильный ветер, как правило, сопровождается пыльной бурей.
Среднегодовое количество осадков составляет около 140 мм.
Гололедные отложения – 10-15мм.
Толщина снегового покрова – 200мм.

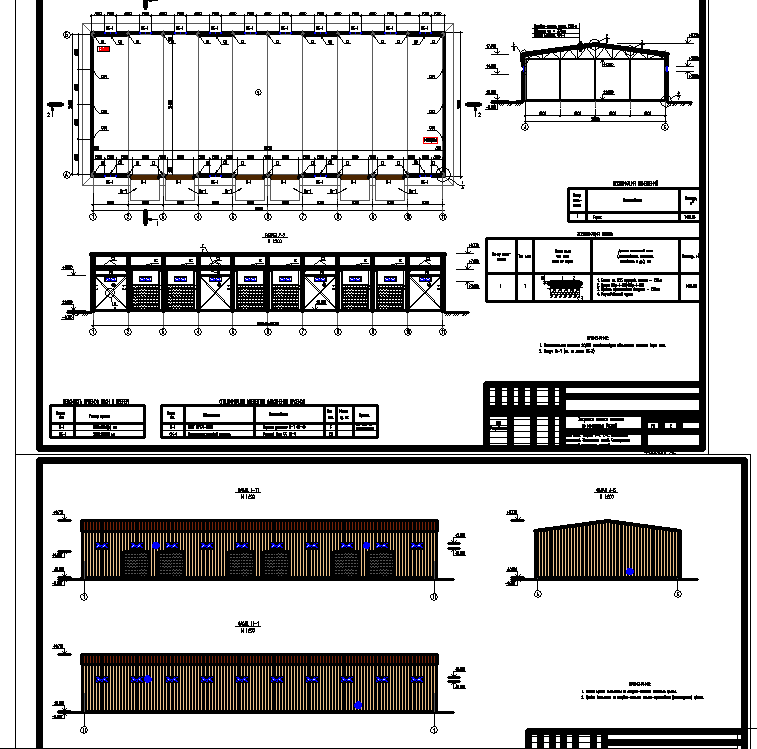

Закрытая теплая стоянка из модульных блоков
Здание ангара одноэтажное из металлических конструкций. Здание выполнено прямоугольным в плане, с размерами в осях 60,0м х 24,0м степень огнестойкости IIIA.
Покрытие здания ангара из панелей типа «Сэндвич» из металлических профилированных настилов толщиной 250мм. Несущая конструкция покрытия металлическая ферма пролетом 24,0 м из профилей стальных гнутых замкнутых сварных квадратных по ГОСТу 30245-03. Прогоны из швеллеров стальных холодногнутых по ГОСТу 8278-83 с шагом 1500мм.
Стены здания теплой стоянки из панелей типа «Сандвич» из металлических профилированных настилов толщиной 200мм.
Колонны под фермы – стальные из двутавра стального горячекатаного с параллельными гранями №30Б2 по ГОСТу 26020-83.
Фундаменты под колонны выполнены из монолитного бетона класса В20 размерами в плане 1,2х1,2м, глубиной заложения 1,0м. Армирование фундаментов производить сетками из горячекатанных арматурных стержней диаметром 16; 12; 8мм по ГОСТу 5781-82. Фундаменты под фахверки – монолитные из бетона класса В20 размерами в плане 0,8х0,8м, глубиной заложения 1,0м. Под фундаментами предусмотрена щебеночная подготовка толщиной 100мм.
Полы – бетонные из бетона класса В25 толщиной 150мм по щебеночной подготовке толщиной 150мм. Полы армировать сеткой из арматурной проволоки Вр-1 диаметром 5мм шагом 100мм.
Ворота секционные DOORHAN рулонного типа полотно из стальных сэндвич–панелей толщиной 40мм с усилением под петли.
Отмостка - асфальтобетонная толщиной 50мм, шириной 1500мм по уплотненному щебеночному основанию толщиной 50мм с проливкой его битумом до полного насыщения. Отмостка предусмотрена по всему периметру здания.
Гидроизоляция стен – из двух слоев рубероида на отм. 0.000м.
Окна ПВХ размерами 2,0х0,8м расположенные на отметке +5,000 вдоль здания по обе стороны. Въезд в здание осуществляется по оси А.
Указания по изготовлению и монтажу конструкций.
- Монтаж конструкций должен выполняться по разработанному проекту производства работ.
- Изготовление и монтаж конструкций производить в соответствии с требованиями:
- СНиП II-23-81* «Стальные конструкции»;
- ГОСТ 23118-99 "Конструкции стальные строительные. Общие технические условия";
- СНиП 3.03.01-87 "Несущие и ограждающие конструкции";
- ГОСТ 21779-82 "Система обеспечения точности геометрических параметров в строительстве. Технологические допуски";
- После окончательной выверки колонн следует выполнить подливку под опорными плитами из бетона класса В25 на мелком заполнителе. Для обеспечения точности установки анкерных болтов и выверки их в горизонтальном и вертикальном направлениях, анкерные болты рекомендуется выполнять в виде унифицированных жестких блоков.
- При устройстве заводских стыковых швов по длине элементов балок, сварные стыки выполнять на остающейся подкладке равнопрочными основному металлу. Все стыковые швы выполнять с физическим контролем качества шва. Устройство заводских стыковых швов в растянутых элементах не рекомендуется.
- Сварные швы, кроме оговоренных на чертежах, следует назначать по усилиям указанным в проекте. Нерасчетные, а также минимальные расчетные толщины швов принимать по СНиП II-23-81*
- Монтажные сварные швы варить электродами типа Э42 по ГОСТ 9467-75*.
- Неоговоренные болты М20.
Все болты класса точности "В" по ГОСТ 7798-70*, класса прочности 5.8 с дополнительными испытаниями по п.1 табл.10 ГОСТ 1759-70*, технологические требования по ГОСТ 1759.4-87*. Применение автоматической стали не допускается. Гайки постоянных болтов после выверки конструкций должны быть закреплены путем постановки контргаек. Под гайки болтов следует устанавливать круглые шайбы по ГОСТ 11371-78*.
- Болтовые соединения второстепенных конструкций при несовмещении отверстий допускается заменять на монтажную сварку.
- Профнастил перекрытий на крайних опорах и местах стыка настила по его длине крепить в каждой волне самонарезающими винтами В6х25, в прочих случаях-через волну.
Между собой листы профнастила по сопрягаемым гофрам соединять комбинированными заклепками ЗК-12-4,5 с шагом 500мм.
Антикоррозионная защита.
- Все стальные конструкции поставляются с завода-изготовителя огрунтованными одним слоем ГФ-021. Конструкции не подлежащие покрытию пожарозащитным покрытием (см.раздел 6), должны быть защищены от коррозии согласно п. 5.2-5.7.
- Защиту строительных конструкций производить в соответствии со СНиП 2.03.11-85 в два слоя эмалью ПФ 115 по двум слоям грунтовки ГФ-021.
- Окрасочные работы вести в соответствии с правилами производства работ согласно СНиП 3.04.03-85.
- Перед нанесением защитных покрытий поверхности стальных конструкций должны быть очищены до степени 3 в соответствии с требованиями ГОСТ 9.402-80*.
- Качество лакокрасочных покрытий по внешнему виду должно соответствовать показателям V класса ГОСТ 9.402-80*.
- Защиту монтажных соединений осуществлять эмалью ПФ 115 в два слоя по 1 слою грунта ВЛ-02 ГОСТ 112707-77.
- Колер для окраски основных металлоконструкций назначается Заказчиком по отдельному документу.
Объемно-планировочные показатели:
Площадь застройки -540,0 м2
Общая площадь -1032,8 м2
Строительный объем -4914,0 м3
