Раздел КР овощехранилища на 3000 тонн.

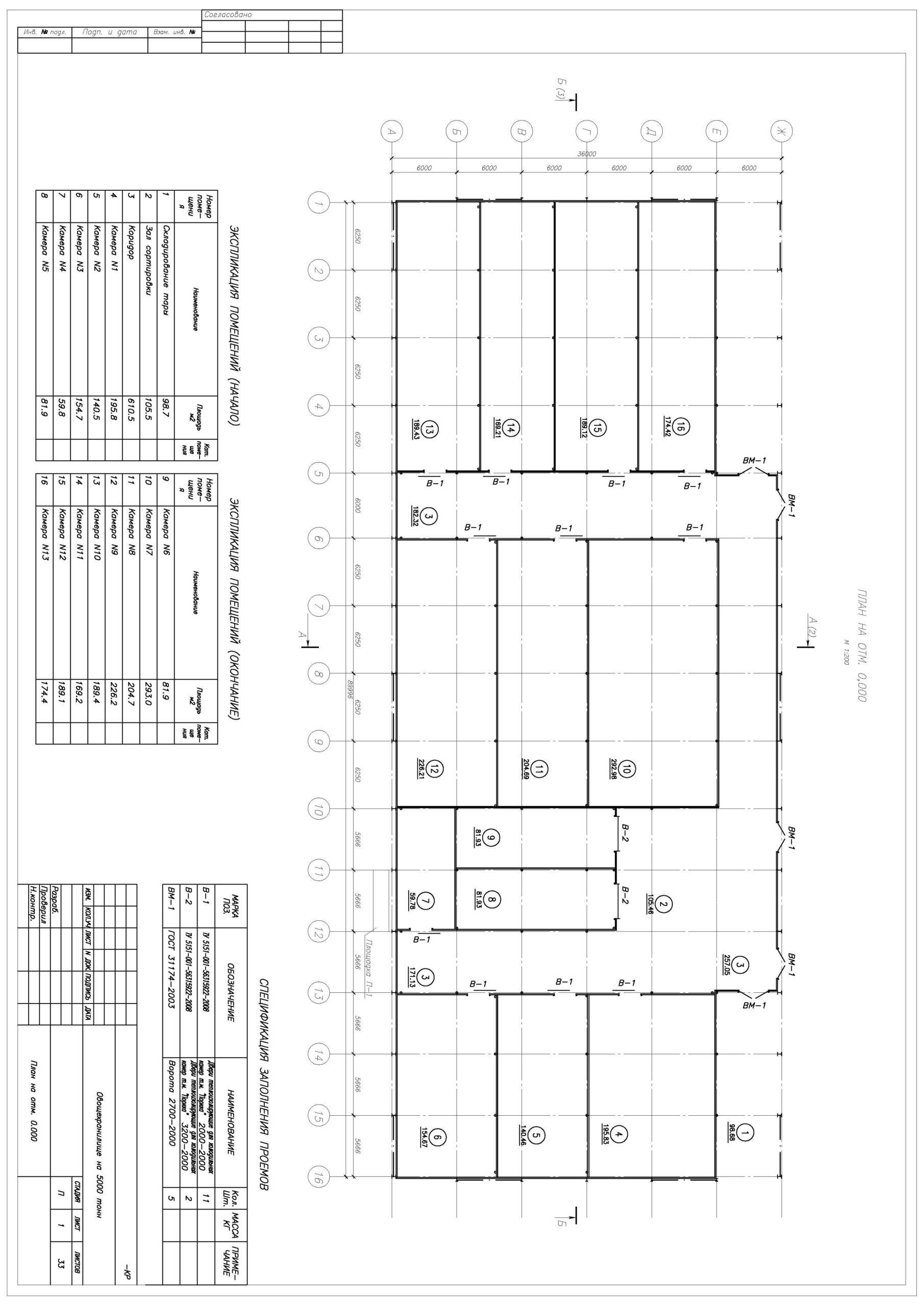

Проект овощехранилища на 3000 тонн. Раздел КР. Размеры в плане 36х90м. Конструктивная схема здания каркасная с навесными наружными стенами. Каркас представлен металлическими рамами. Шаг рам 6,25 м, 6,0 м и 5,666 м пролет рам 36 м. Чертежи в количестве 33 листов (весь проект) + пояснительная на 10 листах. Планы, разрезы, фасады, фундамент, схемы расположения стеновых панелей, сечения и т.д.

Состав: Раздел КР (стадия "П"). Размеры в плане 36х90м. Конструктивная схема здания каркасная с навесными наружными стенами. Каркас представлен металлическими рамами. Шаг рам 6,25 м, 6,0 м и 5,666 м пролет рам 36 м. Чертежи в количестве 33 листов (весь проект) + пояснительная на 10 листах. Планы, разрезы, фасады, фундамент, схемы расположения стеновых панелей, сечения и т.д. Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Раздел КР овощехранилища на 3000 тонн.

овощехранилище КР.doc
овощехранилище КР.dwg
