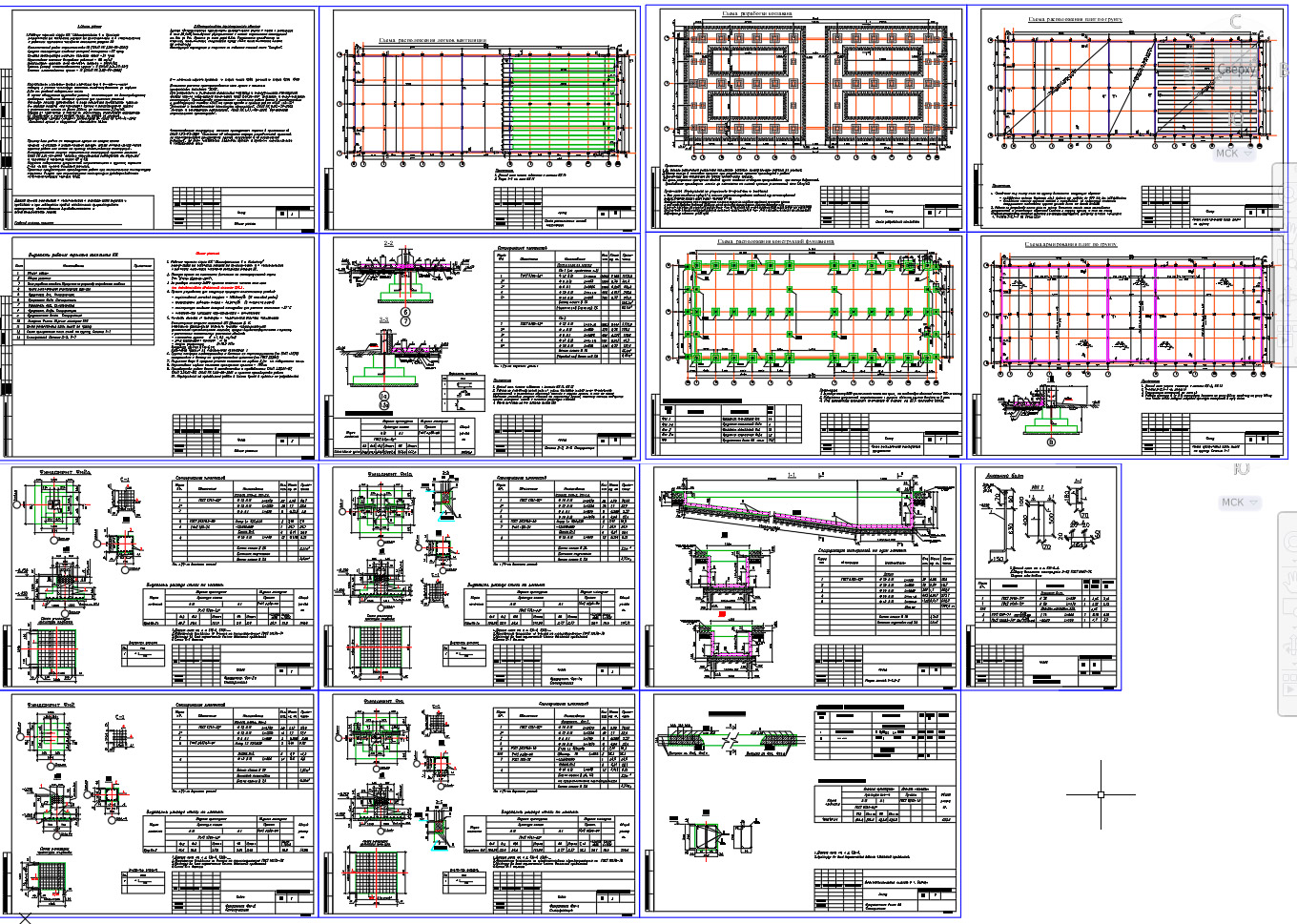

Рабочие чертежи марки КЖ Овощехранилища

1.Рабочие чертежи марки КЖ "Овощехранилище в г. Урюпинск разработаны на основании задания на пректирование и в соответствии с рабочими чертежами основного комплекта раздела АР.
Климатический район строительства IВ (СНиП РК 2.04-01-2001)
Средняя температура наиболее холодной пятидневки -37 град.
Средняя температура наиболее холодных суток -39 град.
Нормативное значение ветрового давления - 60 кг/м2
Нормативное значение веса снегового покрова - 100кг/м2
Уровень (класс) ответственности здания - II (СНиП 2.01.07-85*)
Степень огнестойкости здания - III (СНиП РК 2.02-05-2002)

2.Конструктивные характеристики объекта
Здание овощехранилища одноэтажное прямоугольной формы в плане с размерами в осях 25,4х68,1м.м..Здание двухпролетное с шагом стропильных конструкций от 5м. до 6м.. Высота до низа ферм 6,5м. Фундаменты столбчатые из монолит. железобетона, соединенные мужду собой железобетонной балкой по периметру. Конструкции ограждения и покрытия из навесных панелей типа "Сэндвич".
Все элементы каркаса приняты из марки стали С245, фасонки из марки С255, С390
Выполнены расчеты пространственных схем здания с помощью программного комплекса "SCAD".
