Ремонтный корпус на территории Корболихинского полиметаллического рудника, Алтайский край.

Сибирский государственный индустриальный университет (СибГИУ).
Кафедра строительных технологий и материалов
Дипломный проект. Тема: "Ремонтный корпус"
Новокузнецк, 2015

Дипломный проект - Ремонтный корпус на территории Корболихинского полиметаллического рудника, Алтайский край. Дипломный проект по специальности «Промышленное и гражданское строительство».
Пояснительная записка 130 с., 9 листов чертежей.
Ремонтный корпус — одноэтажное производственное здание со встроенными помещениями с размерами в плане 66,5*24 м. Здание разделено на 2 температурных блока деформационным швом. Высота до низа стропильных конструкций 6,4 м и 9,3 м. Фундаменты монолитные железобетонные столбчатые, каркас — металлический. Стены — кирпичные, трёхслойные сэндвич-панели. Кровля тёплая рулонная по прогонам.

Содержание
Введение
1 Архитектурно-конструктивный раздел
1.1 Исходные данные для проектирования
1.2 Генеральный план. Благоустройство территории
1.3 Объёмно-планировочные решения
1.4 Конструктивные решения
1.5 Теплотехнический расчёт ограждающих конструкций
2 Расчётно-конструктивный раздел
2.1 Исходные данные
2.2 Сбор нагрузок
2.3 Определение внутренних усилий в элементах фермы
2.4 Подбор сечений стержней
2.5 Расчёт швов крепления решётки к поясам
2.6 Расчёт и конструирование узлов фермы
3 Организационно-технологический раздел
3.1 Технологическая карта на монтаж каркаса здания
3.1.1 Область применения
3.1.2 Подготовительные работы
3.1.3 Выбор монтажного крана
3.1.4 Описание производства работ
3.1.5 Требования к качеству монтажных работ
3.1.6 Техника безопасности при производстве монтажных работ
3.2 Составление сетевого графика производства работ
3.2.1 Определение номенклатуры и объёмов работ
3.2.2 Определение трудоёмкости работ и потребности в машино-сменах
3.2.3 Составление карточки-определителя сетевого графика
3.2.4 Расчёт параметров сетевого графика
3.3 Строительный генеральный план
3.3.1 Организация временных складских площадок
3.3.2 Организация санитарно-бытового обеспечения работающих
3.3.3 Расчёт потребности во временном водоснабжении
3.3.4 Расчёт потребности в электроснабжении
4 Экономический раздел
4.1 Локальный сметный расчет (локальная смета)
4.2 Объектный сметный расчёт (объектная смета)
4.3 Сводный сметный расчёт стоимости строительства
4.4 Структура сметной стоимости строительства и сметной стоимости строительно-монтажных работ
5 Техника безопасности и охрана окружающей среды
5.1 Техника безопасности и охрана труда
5.2 Экологичность проекта
5.3 Обеспечение пожарной безопасности на строительной площадке
5.4 Обеспечение пожарной безопасности при эксплуатации здания
6 Управление качеством
Список литературы

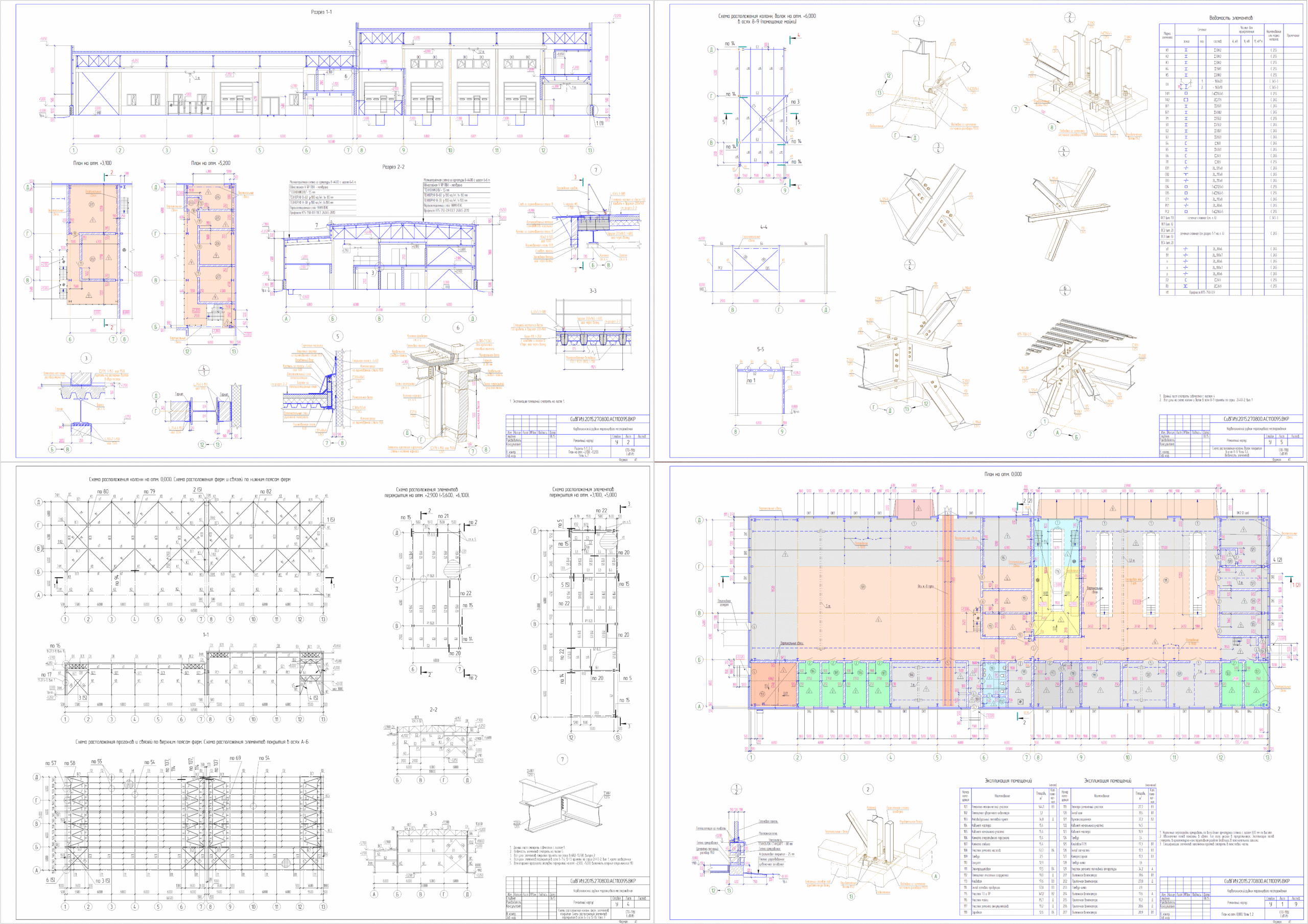

Состав: План на отм. 0,000. Узлы 1, 2. Разрезы 1-1, 2-2. План на отм. +3,100; +5,200. Узлы 4...7. Фасады в осях 1-13, А-Д. Генплан. План кровли. Схемы расположения колонн, ферм, элементов покрытия. Схемы расположения элементов перекрытия в осях 6-7 и 12-13. Узел 7. Схема расположения колонн, балок покрытия в осях 8-9. Узлы 1...6. Ведомость элементов. Схема фермы ФС1. Отправочная марка фермы ФС1. Технологическая карта на монтаж элементов каркаса. Схемы строповки. График производства работ. Сетевой график строительства ремонтного корпуса. График потребности трудовых ресурсов, График потребности строительных машин и механизмов. График использования основных строительных материалов, конструкций и изделий. Строительный генеральный план площадки строительства ремонтного корпуса. Технико-экономические показатели Язык документа

Софт: КОМПАС-3D 14 SP2

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Ремонтный корпус на территории Корболихинского полиметаллического рудника, Алтайский край.

Диплом/
Диплом/л.1.cdw
Диплом/л.2.cdw
Диплом/л.3.cdw
Диплом/л.4.cdw
Диплом/л.5.cdw
Диплом/л.6.cdw
Диплом/л.7.cdw
Диплом/л.8.cdw
Диплом/л.9.cdw
Диплом/ПЗ.docx
