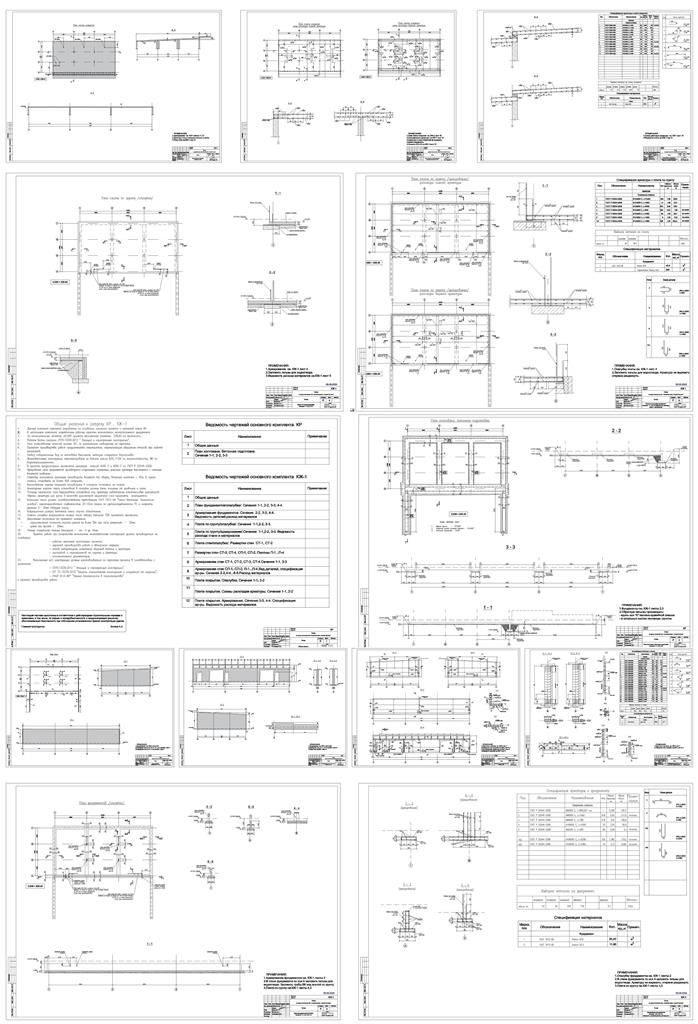

Складское помещение 12м на 24 м

Складское помещение 12м на 24 м.
Монолитные стены и колонны. Ленточный фундамент. Подпорная стенка. Односкатная кровля.

Общие указания к разделу КР , КЖ-1
1. Данный комплект чертежей разработан на основании эскизного проекта и чертежей марки АР.
2. В настоящем комплекте разработаны рабочие чертежи монолитного железобелонного фундамента
3. За относительную отметку ±0.000 принята абсолютная отметка 238,40 на местности.
4. Работы вести согласно СП70.13330.2012 " Несущие и ограждающие конструкции".
5. Угол естественных откосов принят 30°, за исключением оговоренных на чертежах.
6. Проектом производства работ предусмотреть мероприятия, недопускающие обрушения откосов при работе механизмов.
7. Отвод поверхностных вод из котлована выполнять методом открытого водоотлива.
8. Железобетонные конструкции запроектированы из бетона класса В30, F100 по морозостойкости, W6 по водонепроницаемости.
9. В проекте предусмотрено применение арматуры классов А240 С и А500 С по ГОСТ Р 52544-2006.
10. Армирование стен фундаментов производится отдельными стержнями, фиксация арматуры выполняется с помощью вязальной проволоки.
11. Стыковку погонажной арматуры производить внахлест без сварки; величина нахлеста - 45d. В одном сечении стыковать не более 50% стержней.
12. Изготовление гнутых стержней производить в холодном состоянии на опорах.
13. Арматурные изделия перед установкой в опалубку должны быть очищены от ржавчины и грязи.
14. Толщину защитного слоя выдерживать установкой под арматуру инвентарных пластмассовых фиксаторов. Обрезки арматуры или досок в качестве фиксаторов защитного слоя применять запрещается.
15. Бетонная смесь должна соответствовать требованиям ГОСТ 7473-94 "Смеси бетонные. Технические условия", характеризоваться подвижностью 20-22см (марка по удобоукладываемости П) и соержать фракции 5- 20мм твердых пород.
16. Вибрационная укладка бетонной смеси строго обязательна.
17. Снятие опалубки разрешается только после набора бетоном 70% проектной прочности.
18. Допустимые отклонения от проетного положения:
- горизонтальной плоскости участка длиной не более 50м при пяти измерениях - 20мм;
- длина или пролет - 20мм;
19. Размер поперечного сечения (толщина) - от -3 до +6мм.
20. Приемка работ при устройстве монолитных железобетонных конструкций должна производиться на основании:
