Складское помещение 9х18 АС чертежи

Здание склада - размер в осях 9 х 18 м. Архитектурно-строительные чертежи. Высота по коньку 8,135 м. Фундамент - отдельностоящие столбчатые монолитные ж.б. фундаменты с глубиной заложения 2,4 м от уровня чистого пола. Между фундаментами установлены сборные ж.б. фундаментные балки, по которым выполнен кирпичный цоколь до отм. +0,500. Каркас - стальные стойки и балки. По колоннам установлены стальные крестовые связи. Стеновое ограждение выполнено из сэндвич-панелей, которые закреплены к стальному каркасу. Трехслойные сендвич-панели устанавливаются на кирпичный цоколь толщиной 380 мм. Кровля - двухскатная из профнастила по деревянной обрешетке и деревянным стропилам..

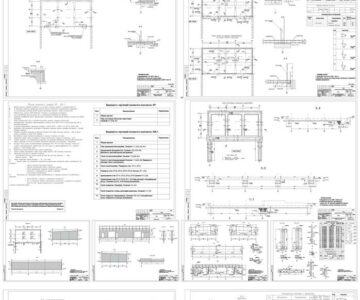

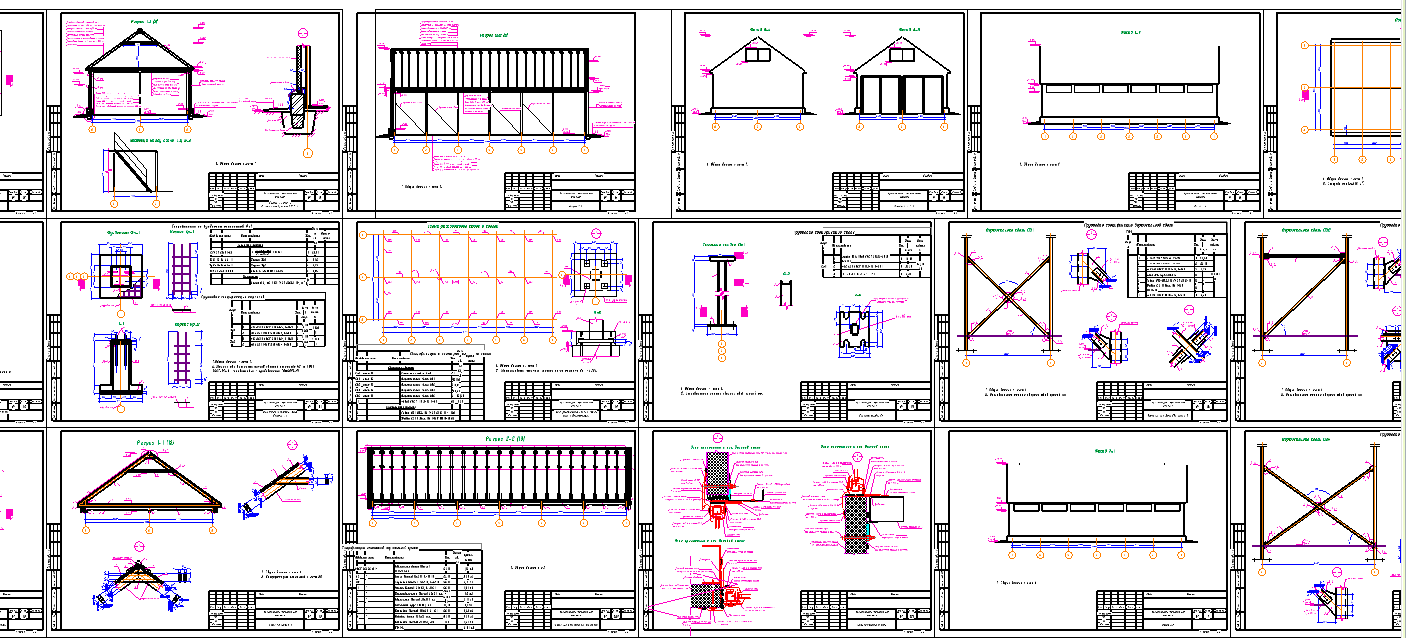

Состав листов графической части проекта (21 лист формата А3).
Рабочие чертежи выполнены на основании:
-технического задания на проектирование, утвержденного заказчиком;
Рабочие чертежи разработаны в соответствии с действующими нормами, правилами и стандартами.
Место расположения объекта - городское поселение Лесное, Верхнекамского района Кировской обасти;
Климатическая характеристика района строительства:
- климатический район - II В по СП 131.13330.2012;
Расчетная температура наружного воздуха - по СП 131.13330.2012 "Строительная климатология":
- температура наиболее холодной пятидневки - минус 28°С с обеспеченность 0,92.
Степень огнестойкости здания - II
Класс функциональной пожарной опасности - Ф 5.1

Состав: Проект АС - Архитектурно-строительные решения Язык документа

Софт: AutoCAD 2016

Сайт: www

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Складское помещение 9х18 АС чертежи

АС чертежи_Склад.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
