Складской корпус 12*24

Чертежи стадии КМ
Одноэтажное здание складского корпуса
Габариты:
длина 24 м;
ширина 12 м;
отметка низа ферм 4,5 м
уклон кровли 10 %

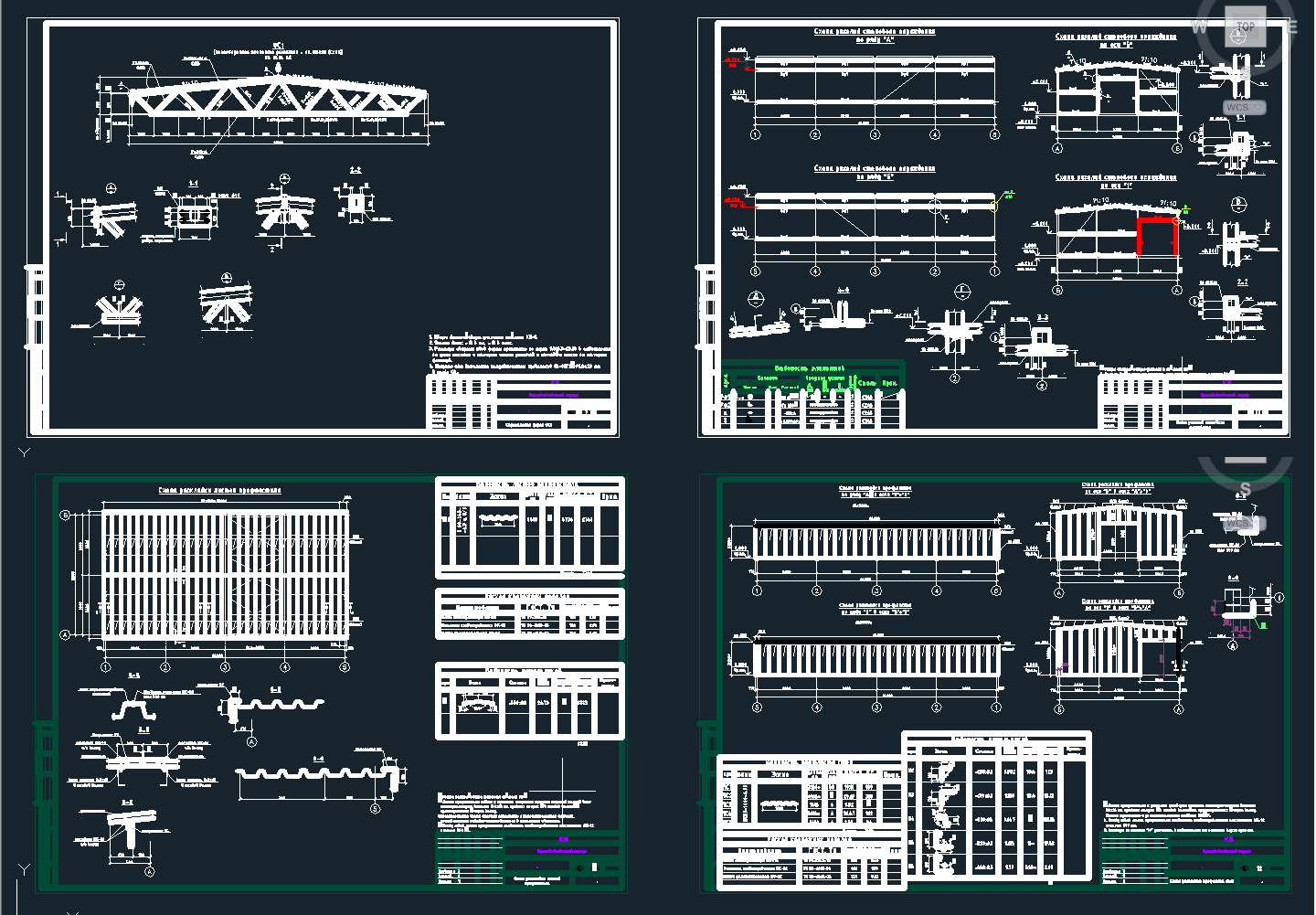

План покрытия, разрезы, схема раскладки профлиста (стеновой, кровельный), узлы.
Полный комплект стадии КМ.

Состав: КМ Язык документа

Софт: AutoCAD 2015

Файлы:

Здание_12х24.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.

Автор:

Дата:

Просмотры: 2 740

273 LoadingДобавить в избранное
