Станция техобслуживания автомобилей с автомойкой на 5 постов

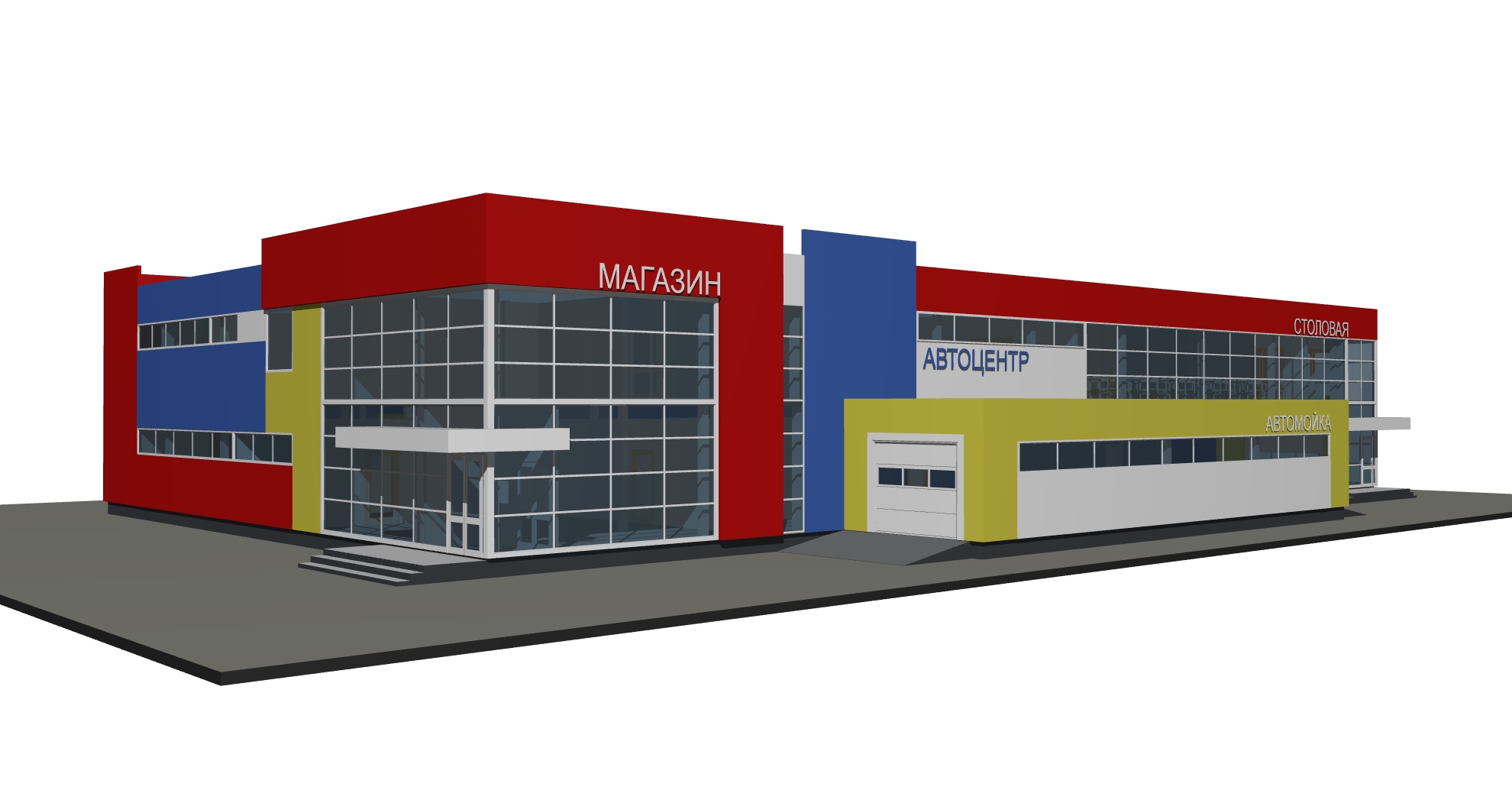

Архитектурный проект здания сервисного и технического обслуживания автомобилей на 5 постов, и автомойкой на 3 поста. Здание двухэтажное, из металлического каркаса с сеткой колонн 6х9 м., с самонесущими наружными стенами из сендвич-панелей и плоской кровлей с внутренним водостоком. На втором этаже здания размещается столовая на 36 мест; магазин запчастей площадью 100 м2; офисные помещения площадью 185 м2. Общая площадь здания: 1214 м2. Площадь застройки - 803 м2. В состав проекта входит: Планы 1 и 2 этажей с экспликацией помещений (расположены в комбинации слоев "КЛАДОЧНЫЕ ПЛАНЫ"). Разрезы 1-1 и 2-2 с отметками и флажками; Фасады 4 шт. в цвете, с отметками и 3D-модель для визуализации (расположены в комбинации слоев "МОДЕЛЬ 1").

Состав: 3D модель. Планы 1 и 2 этажей. Разрезы 1-1 и 2-2. Фасады Язык документа

Софт: ArchiCAD 17

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Станция техобслуживания автомобилей с автомойкой на 5 постов

Проект_СТОА-2016.pln
