Строительство очистных сооружений канализаци. Архитектурные решения

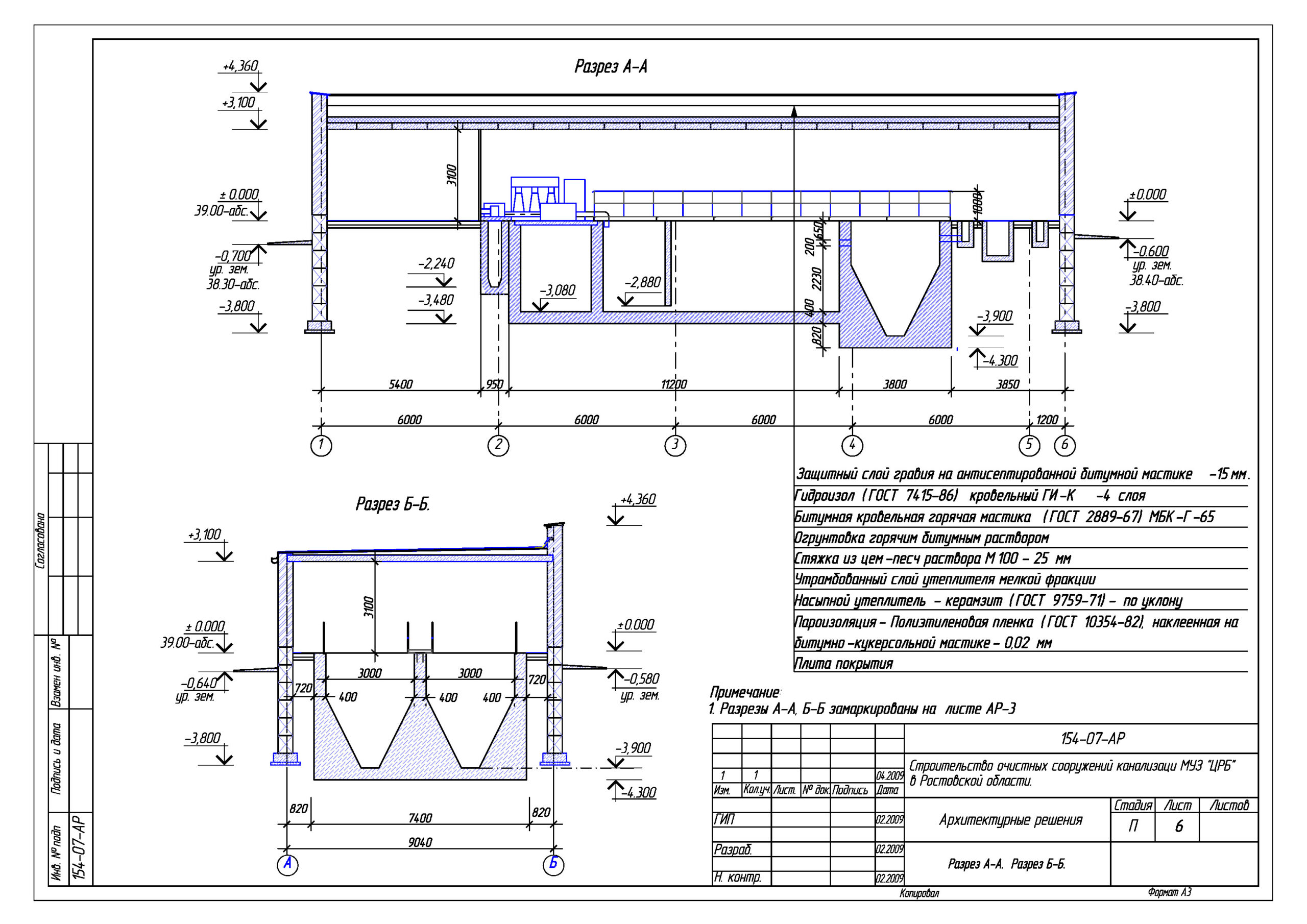

Очистные сооружения канализации представляют собой подземное, монолитное, железобетонное сооружение.
Максимальный размер емкостных сооружений в плане 7,20 х 15,00 м; глубиной 3,90 м, размещается в кирпичном здании.
Само здание очистных сооружений сточных вод имеет прямоугольную форму с размерами в осях —25,20 м (1–6) и 9,04 м (А-Б).
Очистные сооружения канализации запроектированы со стенами из кирпича.
Высота этажа – 3,10 м.
Высота здания с учетом парапетов составляет 4,3 м.

Надземная часть состоит из одного этажа. Высота этажа – 3,1 м. Подземная часть имеет отметку днища – 3,900 м, считая от уровня чистого пола первого этажа.

В надземной части здания расположены следующие помещения:
1. Электрощитовая
2. Операторская
3. Подсобное помещение
4. Помещение для размещения оборудования СОСВ
5. Воздуходувочная.

Все помещения связаны между собой коридором, ширина которого позволяет свободно передвигаться по нему оперативно-обслуживающему персоналу и перемещать оборудование. Выход на улицу из помещения для размещения оборудования СОСВ оборудован двухстворчатой дверью шириной 1,5 м, через которую предусмотрен пронос оборудования внутрь помещения.
