КОМПАС 3D 18

Технологическая карта на возведение промышленного здания

Луганский национальный аграрный университет
Кафедра ТОСП
Курсовой проект по дисциплине "Технология возведения зданий"
На тему "Многоэтажное промышленное здание"
Луганск 2014

Основным документом строительного процесса, регламентирующим его технологические и организационные положения, является технологическая карта. Технологические карты разрабатываются на отдельные или комплексные процессы. Технологические карты предусматривают применение технологических процессов, обеспечивающих требуемый уровень качества работ, совмещение строительных операций во времени и пространстве, соблюдение правил техники безопасности. Технологические карты и технологические схемы являются составной частью проекта производства работ (ППР).
Данная технологическая карта разработана на возведение надземной части промышленного многоэтажного здания.
Здание простой конфигурации ,имеет следующие геометрические параметры: длина здания в осях 1-3 составляет 12м, ширина – 60м, высота: 16,8м, высота этажа – 4,2м.
Здание является монолитным. Конструктивная схема здания: каркасная. Материал конструкций здания: фундамент монолитный, стены внутренние, наружные выполнены из монолита, перекрытие монолитное, лестничные площадки, марши, перемычки – монолитное бетонирование, кровля из термонаплавляемых материалов, окна и двери металлопластиковые.
В технологической карте разработаны технологические схемы на возведение монолитного перекрытия и покрытия, стен, перемычек. Для возведения надземной части здания в качестве основного механизма предусматривается 1 башенный кран марки КС-100, который располагается с внешней стороны здания. Монтажные работы производятся комбинированным методом.
Условия выполнения работ: работы ведутся в две смены, строительство ведется в весенне-летный период.

Содержание
1. Область применения технологической карты производства работ.
2. Ведомость монтируемых элементов, монтажных приспособлений и грузозахватных устройств
3. Описание технологических схем производства работ по зданию (монтажных, бетонных, опалубочных, кладочных и т.д.)
4. Выбор монтажного крана.
5. Нормокомплекты основных машин, механизмов, оборудования, ручного инструмента для производства работ, предусмотренных проектом.
6. Калькуляция трудовых затрат и заработной платы.
7. График выполнения работ.
8. Указания по производству работ, предусмотренных проектом.
9. Контроль качество выполнения работ, предусмотренных проектом.
10. Технико-экономические показатели проекта производства работ.
11. Мероприятия по технике безопасности работ, предусмотренных проектом.

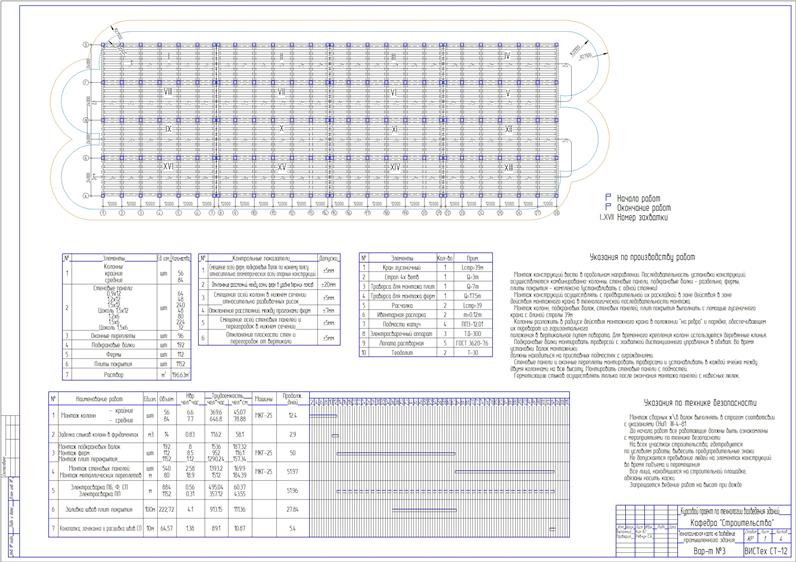

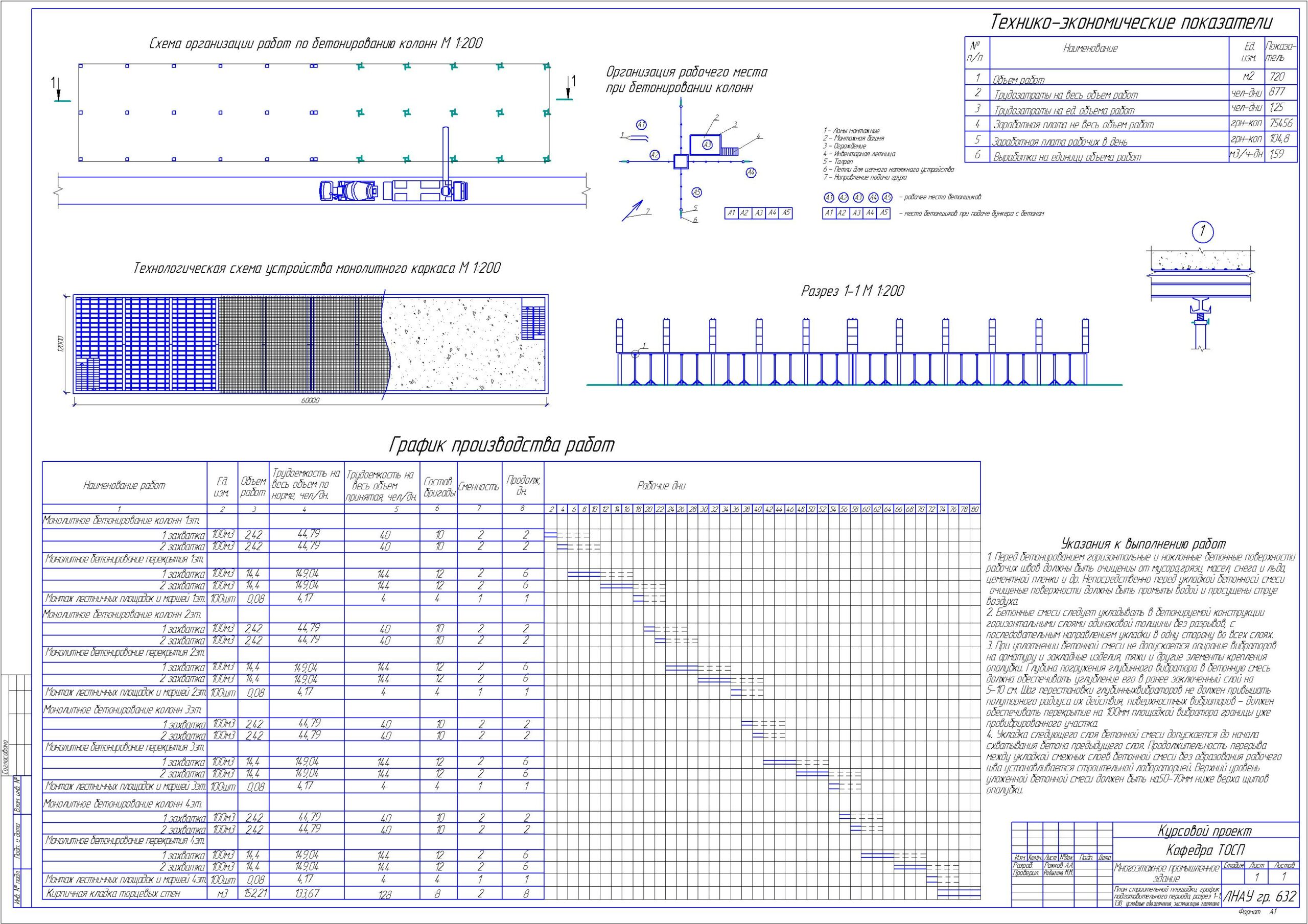

Состав: План строительной площадки, график подготовительного периода, разрез 1-1, ТЭП, условные обозначения, экспликация генплана Язык документа
