''Цех по изготовлению офисной мебели г. Ивано-Франковск''

Черкасский государственный технологический университет
Кафедра строительных конструкций
Курсовая работа по дисциплине ''Архітектура будівель і споруд''
На тему: ''Цех по виготовленню офісних меблів м. Івано-Франківськ''
Черкассы 2018

Данная работа содержит графическую часть и пояснительную записку в автокаде. Исходные данные:
Будівля має прямокутну форму в плані з розмірами: в осях 1-6- 60,0 м, а в осях
А-Л- 42,0 м.
Крім того, будівля має три повздовжні прогони, ширина яких становить: в осях
А-В- 12,0 м, в осях В-Ж- 18,0 м, в осях Ж-Л- 12,0 м.

Зміст
Вступ
1 Об`ємно-планувальні рішення виробничої будівлі
2 Конструктивні рішення виробничої будівлі
2.1 Фундаменти. Фундаментні балки. Вимощення
2.2 Колони. Підкранові балки
2.3 Кроквяні і підкроквяні конструкції
2.4 Стіни та перегородки
2.5 Покриття та ліхтарі
2.6 Покрівля та водовідведення
2.7 Вікна, двері та ворота
2.8 Підлога
3 Будівля адміністративного та побутового призначення
3.1 Об'ємно планувальні та конструктивні рішення будівлі
3.2 Санітарно-побутові приміщення
3.3 Приміщення охорони здоров'я
3.4 Приміщення підприємства харчування
3.5 Приміщення управління
4 Технічні та розрахункові дані
4.1 Розрахунок санітарно-технічного обладнання
4.2 Специфікації
5 Зовнішнє та внутрішнє опорядження будівель
6 Техніко-економічні показники будівель
Додатки

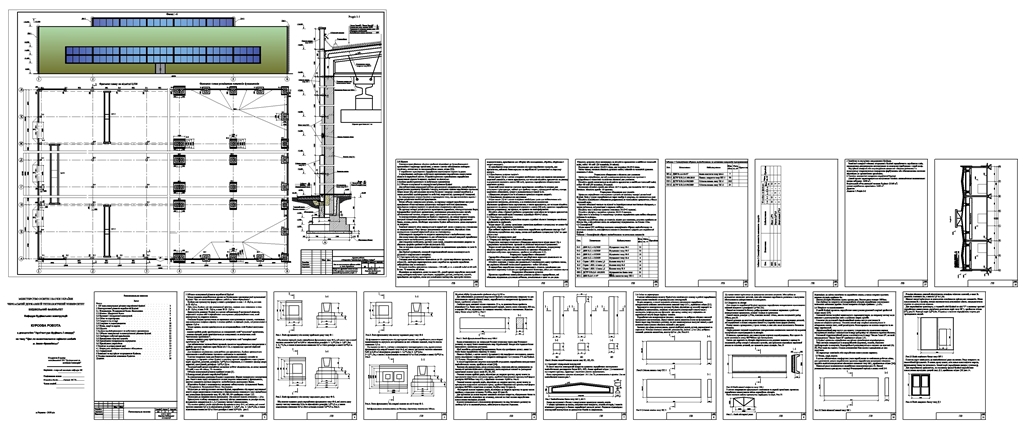

Состав: Графическая часть и пояснительная записка в автокаде. Графическая часть: Фасад 1-6, фрагмент плану на відм. 0,000, фрагмент схеми розміщення елементів фундаментів, розріз 1-1. Пояснительная записка Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / ''Цех по изготовлению офисной мебели г. Ивано-Франковск''

Курсова архітектура сайт\Курсова архітектура сайт.bak
Курсова архітектура сайт\Курсова архітектура сайт.dwg
Курсова архітектура сайт
