Цех производства химических волокон

Кафедра "Архитектура производственных объектов и архитектурные конструкции"
Курсовой проект по дисциплине "Архитектура промышленного здания"
На тему: "Цех производства химических волокон"

Одноэтажное промышленное здание состоит из трех блоков различных габаритов и конструктивных схем. Первый и второй блок имеют железобетонный каркас и состоят из двух пролётов по 24 метра с высотой колонн 7.2, 9.6 метров соответственно. Стальной блок с пролётом 24метра, длиной 108м и с высотой колонн 9.6м примыкает в поперечном направлении к торцам первого и второго блоков. Длина первого и второго блока составляет 96 метров, следовательно, здание будет иметь температурный (на расстоянии 48 метров от торца ) шов. Так как здание имеет перепад высот и имеет стальной блок, расположенный в поперечном направлении по отношению к железобетонным блокам , то здание будет иметь деформационные швы: 1-между первым и вторым блоками; 2- между торцами первого и второго блоков и продольной стеной третьего. Шаг крайних колонн стального и железобетонного каркаса равен 6м. Шаг средних колонн железобетонного каркаса равен 12м.
Цех по производству химических волокон включает в свою компоновку при-строенный через галерею в уровне первого этажа двухэтажный административно-бытовой корпус с сеткой колонн 6х6м и высотой этажа 3.3м. В каждом пролёте 24м предусматриваем по одному проезду.

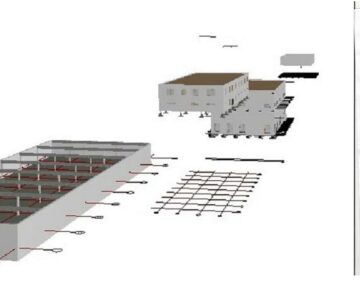

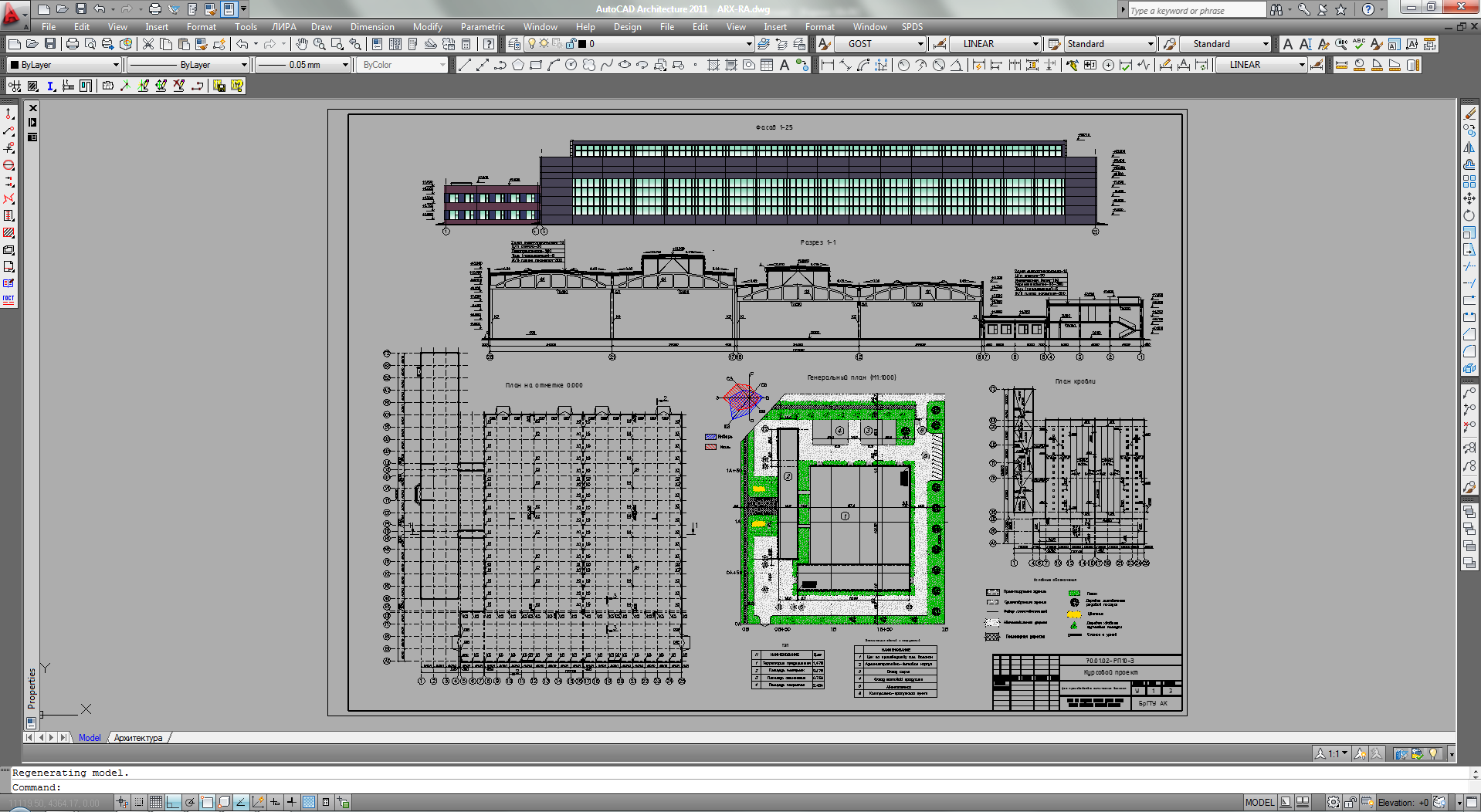

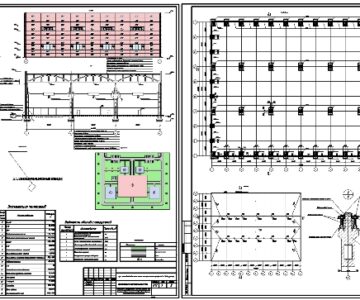

Состав: ПЗ,План на отметке 0.000, фасад 1-25,разрез 1-1, план кровли, генплан,планы 1-го и 2-го этажей АБК, узел А, узел B, разрез 2-2,разрез по стене 3-3. Язык документа

Софт: AutoCAD 2011

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Цех производства химических волокон

ПЗ_Цех производства хим.волокон.doc
Цех производства хим.волокон.dwg
