Ворота трансформаторного отсека электрической подстанции

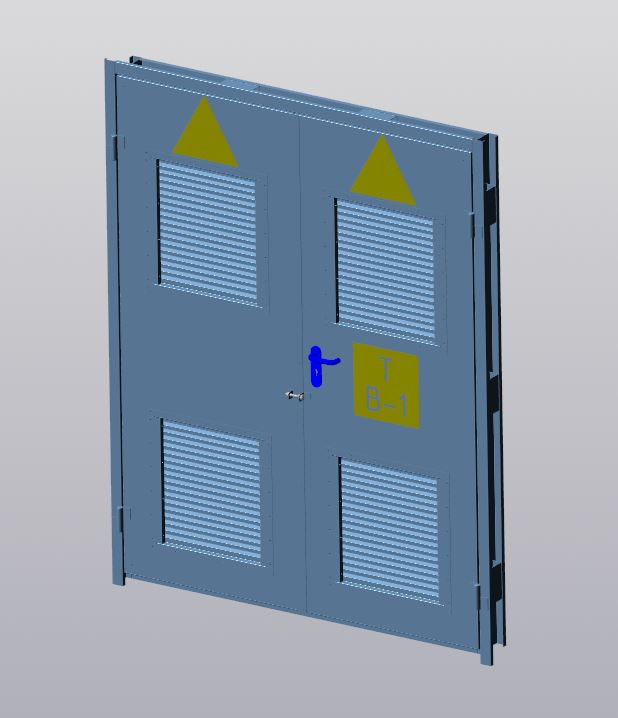

Ворота трансформаторного отсека блочно-модульной электрической подстанции.
Размер "в свету" 1588х2008.
Разработана под стеновую сэндвич-панель 100мм и профильную трубу 40х40.
Замок Apecs 3000 ZN.
44 уникальных деталей, 7 подсборок.

Состав: 3д модель с деталировкой

Софт: КОМПАС-3D 20

Сайт: www

Файлы:
Apecs 3000-ZN.m3d
Apecs НР-72_1303.m3d
pnupfu.m3d
SC1004.00.00.001 Уголок.m3d
SC1004.04.00.001 - Круг.m3d
SC1004.04.00.002 - Круг.m3d
SC1004.04.00.003 - Пластина.m3d
SC1005.04.00.001 - Наличник.m3d
SC1005.04.00.002 - Наличник.m3d
SC1005.04.00.003 - Боковина.m3d
SC1005.04.00.004 - Шторка.m3d
SC1008.01.00.005 - Усилитель.m3d
SC1008.02.00.006 - Скоба.m3d
SC1008.02.00.020 - Пластина.m3d
SC1009.00.00.001 Крепление.m3d
SC1009.00.00.002 Лист.m3d
SC1009.01.00.001 - Лист.m3d
SC1009.01.00.003 - Лист.m3d
SC1009.01.00.004 - Швелер.m3d
SC1009.02.00.001 - Полотно.m3d
SC1009.02.00.002 - Полотно.m3d
SC1009.02.00.003 - Уголок.m3d
SC1009.02.00.004 - Уголок.m3d
SC1009.02.00.005 - Лист.m3d
SC1009.02.00.006 - Лист.m3d
SC1009.02.00.007 - Лист.m3d
SC1009.02.00.008 - Лист.m3d
SC1009.02.00.009 - Лист.m3d
SC1009.03.00.001 - Полотно.m3d
SC1009.03.00.002 - Полотно.m3d
SC1009.03.00.003 - Уголок.m3d
SC1009.03.00.004 - Уголок.m3d
SC1009.03.00.005 - Уголок.m3d
SC1009.03.00.006 - Лист.m3d
SC1009.04.00.001 - Щит.m3d
SC1009.04.00.002 - Лист.m3d
SC1012.03.00.003 - Лист.m3d
SC1016.04.001 - Лист.m3d
SC1016.04.002 - Лист.m3d
SC1016.04.003 - Шайба.m3d
SC1016.04.004 - Круг.m3d
SC1016.04.005 - Полукольцо.m3d
Высокое напряжение_Большой300.m3d
Основание.m3d
Ось.m3d
Скоба.m3d
Т, В-1.m3d
SC1005.04.00.000 - Жалюзи.a3d
SC1008.04.00.000 - Шарнир.a3d
SC1009.00.00.000 - Ворота трансформаторные.a3d
SC1009.01.00.000 - Короб.a3d
SC1009.02.00.000 - Дверь.a3d
SC1009.03.00.000 Дверь.a3d
SC1009.04.00.000 - Крышка.a3d
SC1016.04.000 - Фиксатор.a3d
Болт заземления.a3d
Задвижка дверная ЗД-01 вар2.a3d
Задвижка дверная ЗД-01.a3d
