Заготовительный корпус промышленного здания завода приборостроения

Казанский архитектурно-строительный университет, кафедра архитектуры, предмет основы архитектуры, тема курсового проекта: Заготовительный корпус завода приборостроения, 2018

В данной работе рассматривается промышленное здание , а именно заготовительный корпус завода приборостроения.Как правило, производственные цеха в большинстве случаев проектируют для легкого, среднего и тяжелого производства и предназначают для массового, серийного и индивидуального производства. Производственные отделения и участки производственных цехов предназначены для расстановки технологического оборудования и рабочих мест, необходимых для обработки деталей, а в ряде случаев - для сборки узлов изделий.
Внутрицеховая транспортировка грузов осуществляется подвесными кран-балками грузоподъемностью 3т. Для удобства обслуживания техноло-гического процесса предусмотрены проезды шириной 4.8м.
В производственном корпусе сблокированы механический, автоматный, штамповочный, гальванический цеха, термический цех, участок пластмасс, вентиляционная камера и бытовые помещения.
Основные технологические операции в цехе протекают без значительно-го выделения тепла, пыли, дыма, копоти и вредных газов, за исключением термического и гальванического отделений. Предприятие обеспечено центра-лизованным теплоснабжением, водоснабжением, производственной и ливне-вой канализацией, электроснабжением. Все основные производственные помещения имеют естественное освещение с подсветкой в глубине. Здание отапливаемое.

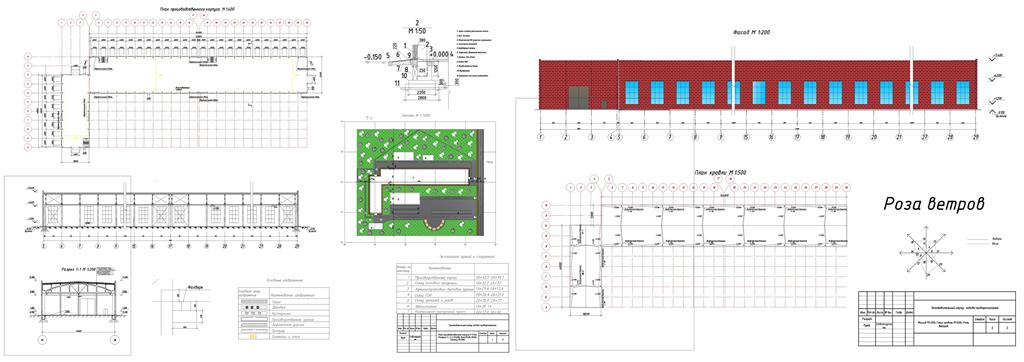

Ведомость чертежей: План производственного корпуса М 1:400; Разрезы 1-1, 2-2 М1:200; Узлы М1:20, М1:50; Генплан М1:1000; Фасад М1:200; План кровли М1:500; Роза ветров г.Казань

Содержание

1. Ведомость чертежей основного комплекта …………..................... 3
2. Основные технологические данные производства...........................3
3. Роза вет-ров............................................................................................4
4. Генеральный план................................................................................4
4.1 Технико-экономические показатели генерального плана. …..4
5.Объемно планировочное решение це-ха................................................5
6. Конструктивное решение производственного корпуса.................... 5
7.Список использованной литературы. .................................................. 8
