Завод по производству двухветвьевых железобетонных колон

Белорусский Государственный Университет Транспорта
Кафедра строительные технологии и конструкции
Курсовой проект по дисциплине "Технология заводского производства железобетонных изделий"
На тему: "Технология бетонных и железобетонных изделий"
Гомель 2018

Исходные данные для проектирования завода :
Абсолютная минимальная температура -30,1°С;
Абсолютная максимальная температура 38,6°С;
Средняя максимальная температура наиболее жаркого месяца +25,5°С;
Период со среднесуточной температурой воздуха 8°С - 236 суток (средняя температура -14,2°С);
Период со среднесуточной температурой 10°С - 254 суток (средняя температура -12,7°С).
Средняя температура наружного воздуха:
Январь -30,1°С Июль 18.6°С
Февраль -23,8°С Август 15,7С°
Март -13,6°С Сентябрь 9°С
Апрель -0,6°С Октябрь -2,4°С
Май 8,4°С Ноябрь -17,8°С
Июнь 15,3°С Декабрь -28°С
Среднемесячная относительная влажность воздуха в %:
наиболее холодного месяца 63%;
наиболее жаркого месяца 60%;
Количество осадков 530 мм за год;
суточный максимум 75 мм.
В данной работе рассматривается проектирование и реконструкция завода по выпуску железобетонных колонн.
В связи с устаревшей технологией производства колонн требуется реконструкция завода ЖБИ г. Зея. Внедрение новых научно- технических технологий приведет к улучшениям условий труда, повышению качества выпускаемой продукции, вследствие чего выпускаемая продукция будет пользоваться большим спросом. Развитие стройиндустрии оказывает благоприятное воздействие на производство и делает задачу по увеличению мощностей завода еще более актуальной.
Содержание
1. Введение. Технико-экономическое обоснование строительства или реконструкции предприятия. 2
1.1. Характеристика проектируемого предприятия и местных условий. 3
1.2. Номенклатура предприятия и мощность. 3
2. Проектирование генерального плана предприятия. 6
2.1. Разработка схемы генерального плана. 6
2.2. Проектирование производственных зданий с учетом местных условий (инсоляции и аэрации) и по санитарно-техническим требованиям. 7
3. Проектирование технологии производства ж/б изделия (базового) и формовочного цеха. 9
3.1. Проектные решения конструкции изделия (арматурно-опалубочный чертеж изделия, спецификация арматуры), обоснование принятого способа производства. 9
3.2. Проектирование состава бетона. 16
3.3. Проектирование технологической линии; определение основного и вспомогательного оборудования; разработка циклограммы работы машин технологической линии. 18
3.4. Проектирование формовочного цеха. 25
3.5. Строительные решения формовочного цеха. 26
4. Проектирование арматурного цеха. 27
5. Проектирование бетоносмесительного цеха. 29
6. Проектирование складов цемента, заполнителей и готовой продукции. 30
7.Технико-экономические показатели проекта. 34
8.Охрана и безопасность труда при производстве сборных железобетонных изделий на технологической линии. 35
Список литературы. 39

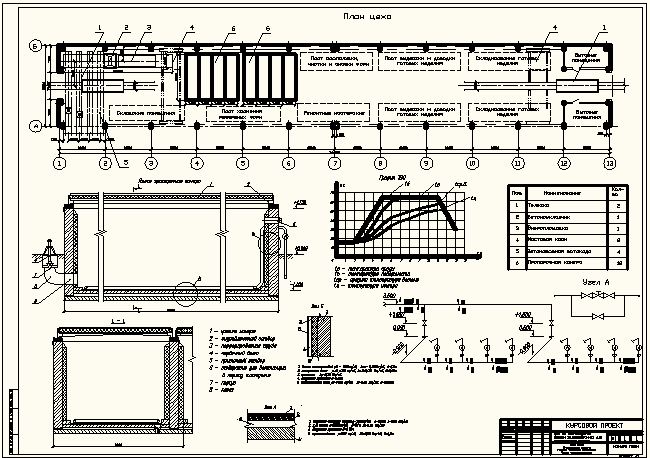

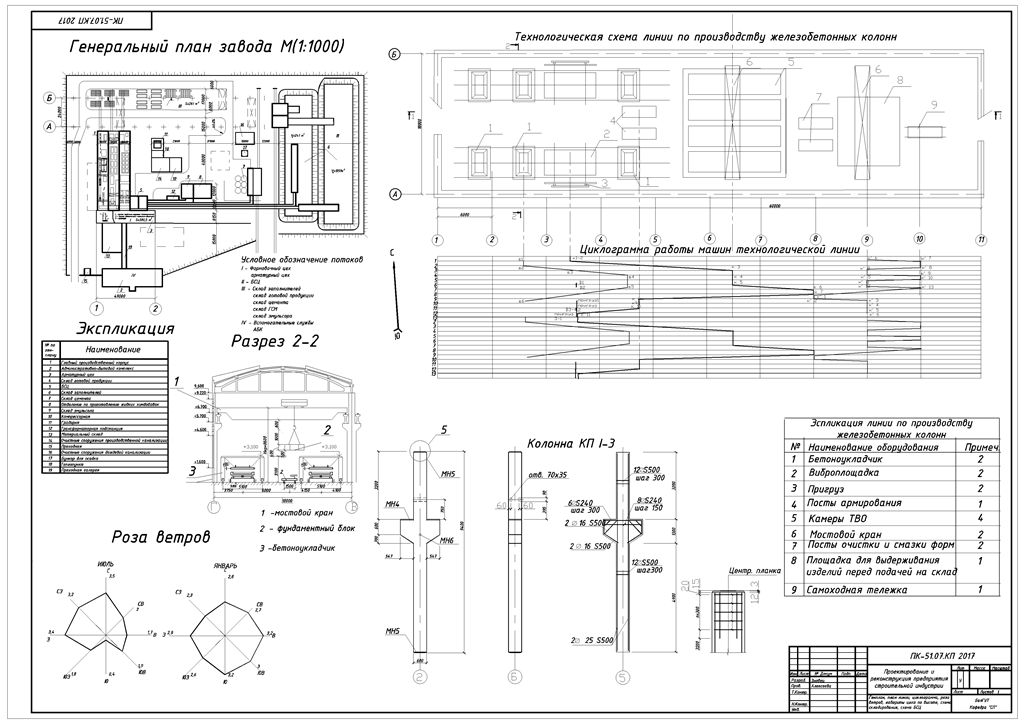

Состав: Генплан, план линии, циклограмма, роза ветров, габариты цеха по высоте, разрез и др. Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Завод по производству двухветвьевых железобетонных колон

КОЛОННЫ.dwg
записка
