Завод по производству упаковочных изделий КМ

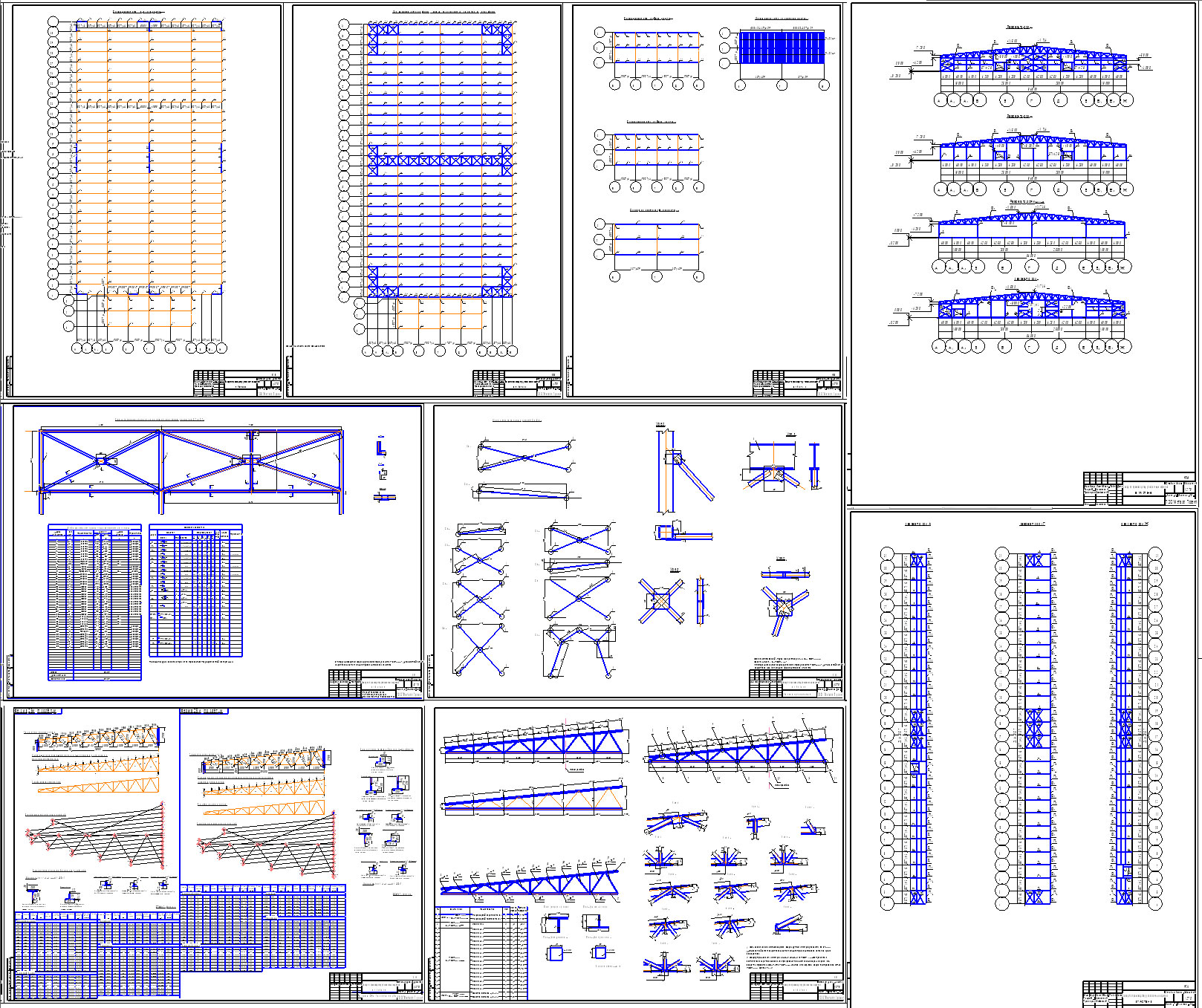

Чертежи строительных металлоконструкций марки КМ Завода по производству упаковочных изделий в г. Астана. Здание - четырехпролётное с осевыми размерами в плане 86х162 цех и пристроенный трехэтажный административно бытовой корпусм, внутри расположена двухэтажная офисная часть 18х50м.
- шаг колонн под офисную часть 9м. пролёт 6м.
- шаг колонн под производственную часть 6м. два пролёта 18м. 2 пролёта 24м.
- кровля по стропильным фермам с уклоном 1:10 с пролётом 18м - односкатная, с пролётом 24м - односкатная
- привязка колонн к разбивочным осям - центральная.
- климатический район - 1в
- скоростной напор ветра для района 0,48 кПа (48кГс/м2).
-расчетная снеговая нагрузка для района 180 кГс/м2
-расчетная температура наиболее холодной пятидневки минус 35 градусов по Цельсию.
-здание отапливаемое, внутренняя среда неагресивная.
-сейсмичность площадки строительства до 6 баллов.
При расчете конструкций принят коэффициент надежности по назначению

Состав: КМ Язык документа

Софт: AutoCAD 2017

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Завод по производству упаковочных изделий КМ

ЗУТ — план главный.dwg
