Туристическая база АС

Туристические домики, проект дома, бани, столовой расположенные на базе отдыха. Материал домов, брус.

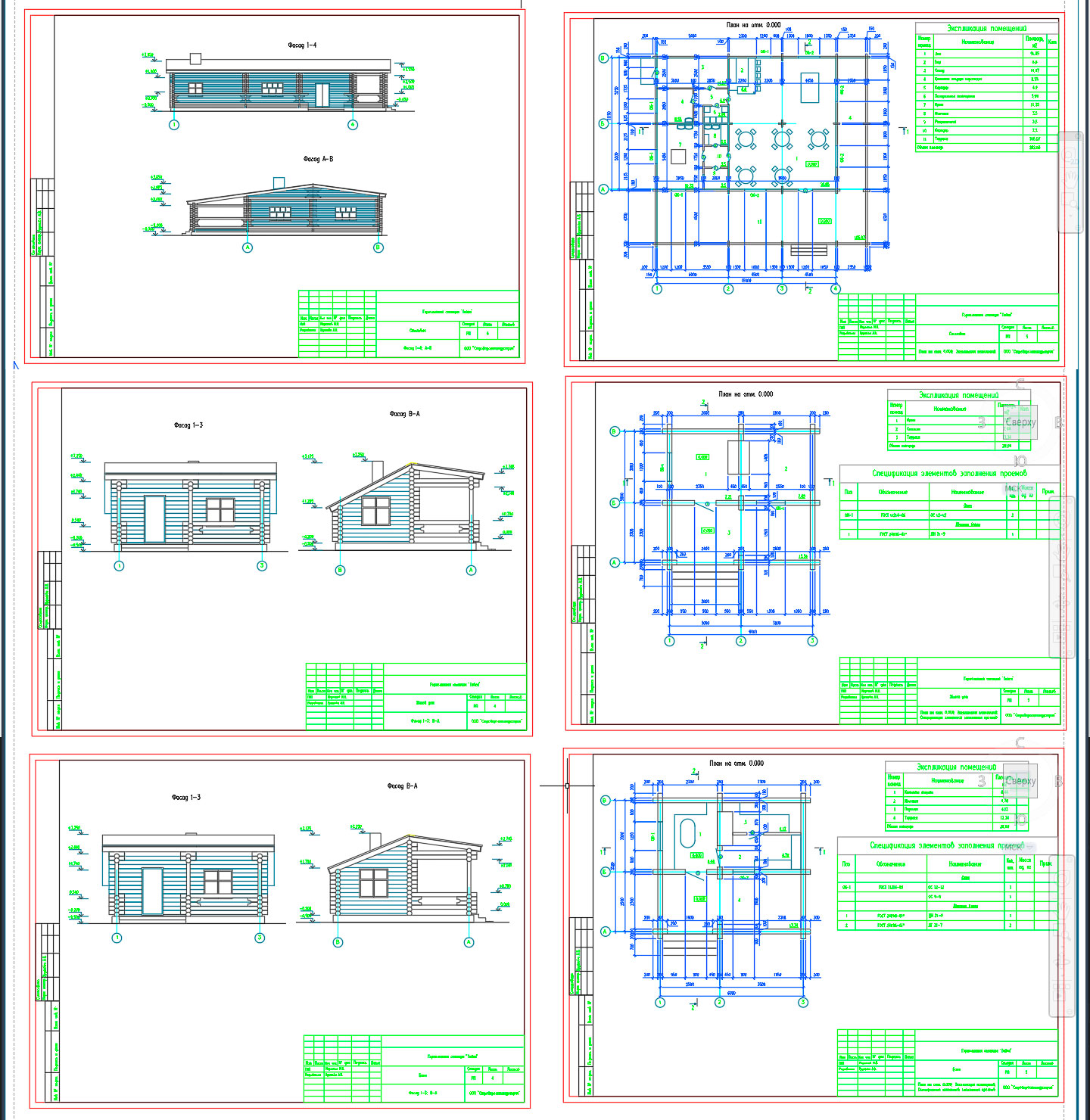

Горнолыжная станция "Тайга" Рабочий проект. Столовая, Жилой дом, Баня

Характеристики района строительства и условия эксплуатации
- снеговой район II;
- расчетная снеговая нагрузка 1,2 кН/м2;
- ветровой район I;
- нормативное значение давления ветра 0,23 кПа;
- расчетная зимняя температура наружного воздуха -48°С;
- сейсмичность площадки строительства - 8 баллов;
- галечник с песчанным заполнителем, непучинистый, непросадочный;
- категория грунта по сопротивляемости сейсмическим воздействиям - II;
- нормативная глубина промерзания - 3,2 м;
- расчетное сопротивление грунта - 6 кПа/м2;
- условия эксплуатации здания - отапливаемое;
- класс ответственности сооружения - II;
- полезная нагрузка на перекрытия - 1,5 кН/м2.

Технические решения принятые в рабочих чертежах, разработаны в соответствии с действующими нормами, правилами и стандартами и соответствуют требованиям:
СНиП II-7-81 "Строительство в сейсмических районах"
СНиП 2.01.07-85(с изм. 1993) "Нагрузки и воздействия"
СНиП 2.03.01-84 "Бетонные и железобетонные конструкции"
СНиП 2.03.11-85 "Защита строительных конструкций от коррозии"
СНиП 2.08.01-89* "Жилые здания"
СНиП II-3-79* "Строительная теплотехника"
Все конструкции и их элементы, закрываемые в процессе последующего производства работ, должны быть приняты в соответствии со СНиП 3.01.01-85* "Организация строительного произодства" с составлением акта на скрытые работы по приложению СНиП 3.01.01-85*.
Характеристики конструкций обеспечивают:
уровень ответственности - II;
степень огнестойкости - II;
степень долговечности - II.

Технико-экономические показатели Столовая

Общая площадь - 262,68 м2
Строительный объем - 884,79 м3
Площадь застройки - 289,25 м2

Архитектурно-планировочное решение Столовая
1-этажное здание столовой в плане простой конфигурации с размерами в осях 11,0 х 15,0 м. Высота этажа переменная от 2,8м до 3,55 м. Высота этажа террасы от 2,1 до 2,7м.
Рассчитан на 20 посадочных мест. В столовой расположены обеденный зал, бар, кухня, складское помещение, комната отдыха персонала и подсобные помещения. Вдоль главного и торцевого фасада расположена открытая терраса
Имеется один главный выход и подсобный через склад.

Конструктивная схема столовая
Здание бескаркасное с несущими продольными стенами из бруса.
Строительные конструкции:
Фундаменты - монолитные бетонные ленточные, из бетона В12.5.
Армирование см. на листах АС-7, 8.
Стены - брусчатые из древесины хвойных пород. Наружные стены из бруса 150×150мм, внутренние - из бруса 100×150мм. Брусья укладывают на паклю и раскрепляют нагелями ∅25мм, L=400 мм, расположенными через 1,5 метра в шахматном порядке по высоте стен. Сопряжение брусьев в углах и в стыках по длине осуществляется врубкой.
Сводная осадка стен здания обеспечивается зазорами высотой -4% от высоты сопрягаемых с ними конструкций.
После монтажа стен пазы проконапачиваются. Окончательную конопатку швов производят через год после возведения дома, после окончательной осадки стен.
Перегородки - кирпичные толщ. 120мм, армированные через 5 рядов кладки проволокой 2∅5ВрI, для связи использовать стержни ∅3ВрI длинной 100мм с шагом 200мм. Расход арматуры: ∅5ВрI - 24,12кг; ∅3ВрI - 2,16кг.
Полы - из шпунтованных досок толщиной 34 мм по балкам цокольного перекрытия. Устройство полов производится в соответствии со СНиП 2.03.13-88.
Цокольное перекрытие -из балок сечением 100х150 и 50×150 мм с черепными брусками, по которым укладываются щиты перекрытий.
В качестве утеплителя применяются полужесткие минераловатные плиты =125 кг/м3 ГОСТ9573-82*, толщиной 150 мм.
Стропила - дощатые наслонные, рассчитаны под снеговую нагрузку - 200 кгс/м2.
5. Утеплитель на перекрытии - минераловатные плиты толщ. 200мм плотностью 100кг/м3.
6. Окна с двухкамерным стеклопакетом из ПВХ конструкций.
7. Крыша - совмещенная.
9. Кровля скатная из проф. листа.

Технико-экономические показатели Дом

Жилая площадь - 7,49 м2
Общая площадь - 28,01 м2
Строительный объем - 98,53 м3
Площадь застройки - 37,76 м2

Архитектурно-планировочное решение Дом
1-этажный жилой дом в плане простой конфигурации с размерами в осях 6,0 х 5,5 м. Высота этажа переменная от 1,35м до 2,8 м.
Рассчитан на проживание двух человек. В доме предусмотрено одна жилая комната и кухня. А также с главного фасада расположена просторная терраса.
Имеется один выход.

Конструктивная схема Дом
Здание бескаркасное с несущими продольными стенами из бруса.
Строительные конструкции:
Фундаменты - монолитные бетонные ленточные, из бетона В12.5.
Армирование см. на листах АС-7.
Стены - брусчатые из древесины хвойных пород из оцилиндрованного бревна диаметром 200мм. Брусья укладывают на паклю и раскрепляют нагелями ∅25мм, L=400 мм, расположенными через 1,5 метра в шахматном порядке по высоте стен. Сопряжение брусьев в углах и в стыках по длине осуществляется врубкой.
Сводная осадка стен здания обеспечивается зазорами высотой -4% от высоты сопрягаемых с ними конструкций.
После монтажа стен пазы проконапачиваются. Окончательную конопатку швов производят через год после возведения дома, после окончательной осадки стен.
Полы - из шпунтованных досок толщиной 34 мм по балкам цокольного перекрытия. Устройство полов производится в соответствии со СНиП 2.03.13-88.
Цокольное перекрытие -из балок сечением 100х150 и 50×150 мм с черепными брусками, по которым укладываются щиты перекрытий.
В качестве утеплителя применяются полужесткие минераловатные плиты =125 кг/м3 ГОСТ9573-82*, толщиной 150 мм.
Стропила - дощатые наслонные, рассчитаны под снеговую нагрузку - 200 кгс/м2.
5. Утеплитель на перекрытии - минераловатные плиты толщ. 200мм плотностью 100кг/м3.
6. Окна деревянные с тройным остеклением.
7. Крыша - совмещенная.
9. Кровля скатная из проф. листа.
