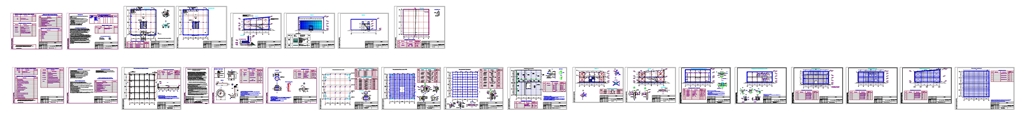

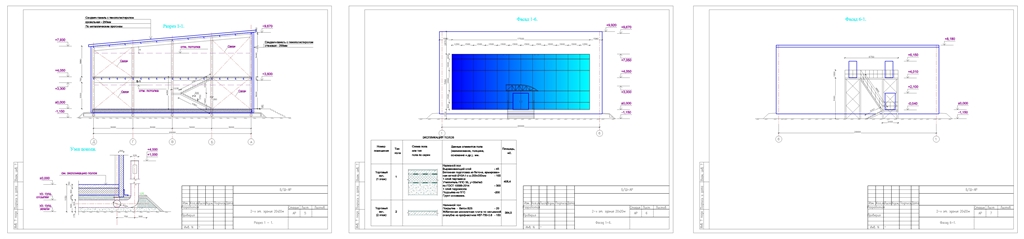

2-х этажное торгово-административное здание 20х20м

1. Исходные данные для разработки документации архитектурно-строительных
2. За условную отм.0.000 принят уровень чистого пола здания "Магазина".
3. Природно-климатические условия района строительства: 1) северная строительно-климатическая зона, подрайон 1А - СП 20.13330.2001 (СНиП 23-01-99); 3) скоростной напор ветра по II району 23кг/м2 по СП 20.13330.2001 4) вес снегового покрова - 120 кг/м2 по СНиП 2.01.07-85*
4. Степень огнестойкости здания -III. (СНиП 21-01-97*)

Основные конструктивные решения
Проектируемео здание 2-этажное, с осевыми размерами 27.0х27.0м. Фундаменты - металлические трубы-продухи ∅325х8 по ГОСТ 10704-91. Наружные стены и покрытие - трехслойные металлические панели типа "Сэндвич" заводского изготовления. Междуэтажное перекрытие - монолитная железобетонная плита по несъемной опалубке, толщиной 120мм. Перегородки -кладка из мелкихбетонных камней М50 y=1800кг/м3 по ГОСТ 6133-99 , толщ. 100мм и из вертикальных сендвич-панелей. Балки покрытия и междуэтажного перекрытия - металлические по ГОСТ 2602-83*. Колонны - металлические по ГОСТ 26020-83*. Наружная лестница - металлическая. Внутренняя лестница - ж/бетонные ступени и плиты площадок по металлическим косоурам и балкам. Полы - бетонные, керамическая плитка. Окна - витраж на алюминиевых каркасах Двери - деревянные по ГОСТ 24698-81, ГОСТ 6629-88, металлические НПО "Пульс" по с. 1.036.2-3.02. Отмостка(берма) - из бетона В7.5; F100 толщ. 80мм по уплотненному щебнем основанию.
