КОМПАС 3D 18

Торговый дом 2-х этажный

Архитектурно - строительная часть
и технологическое оборудование

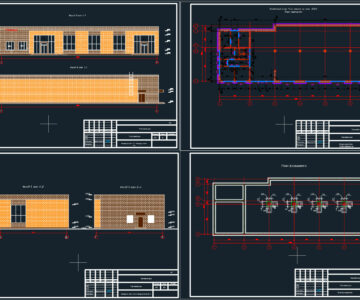

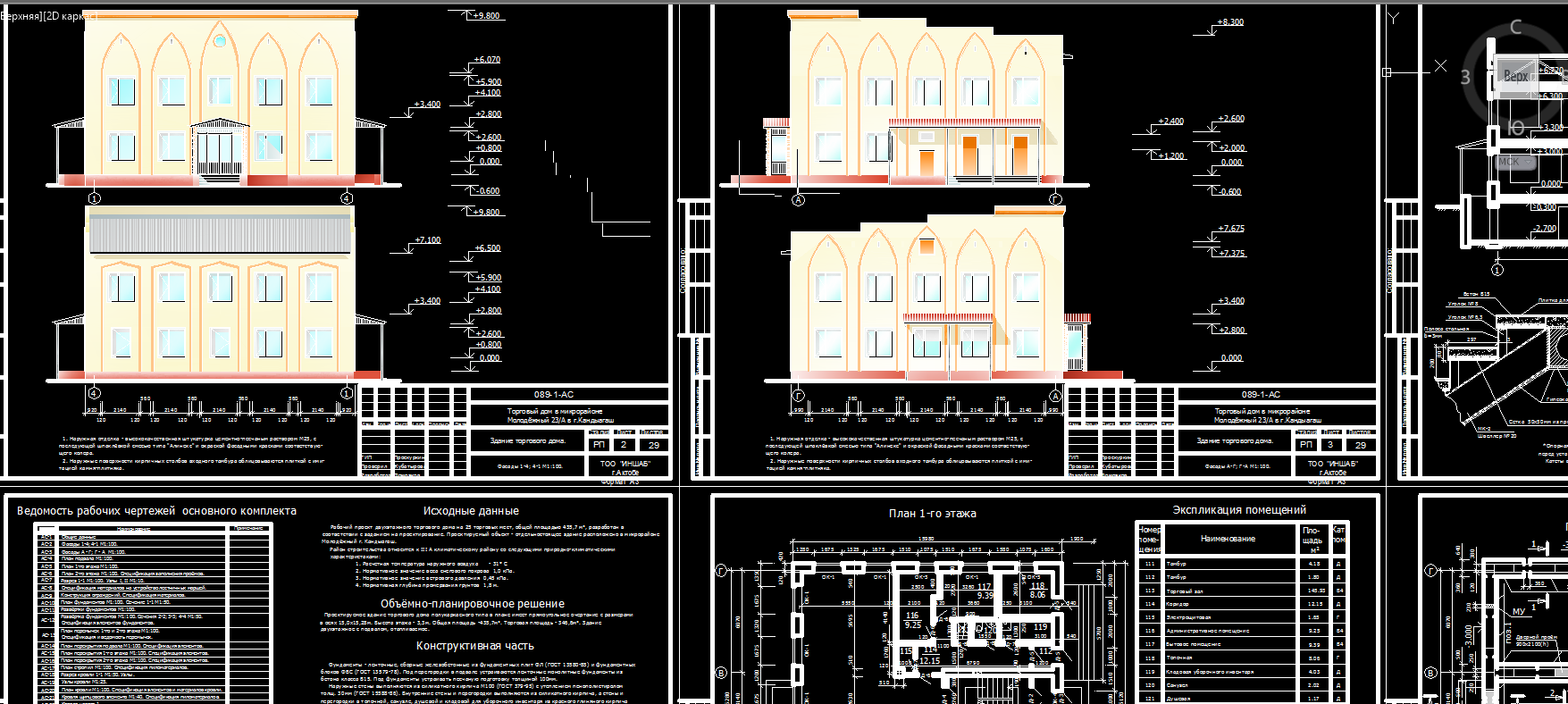

Рабочий проект двухэтажного торгового дома на 25 торговых мест, общей площадью 435,7 м², разработан в
соответствии с заданием на проектирование. Проектируемый объект - отдельностоящее здание расположено в микрорайоне Молодёжный г. Кандыагаш.

Фундаменты - ленточные, сборные железобетонные из фундаментных плит ФЛ (ГОСТ 13580-85) и фундаментных блоков ФБС (ГОСТ 13579-78). Под перегородки в подвале устраиваются ленточные монолитные фундаменты из бетона класса В15. Под фундаменты устраивать песчаную подготовку толщиной 100мм.
Наружные стены выполняются из силикатного кирпича М100 (ГОСТ 379-95) с утеплением пенополистиролом толщ. 30мм (ГОСТ 15588-86). Внутренние стены и перегородки выполняются из силикатного кирпича, а стены и перегородки в топочной, санузле, душевой и кладовой для уборочного инвентаря из красного глиняного кирпича М100 (ГОСТ 530-95).
Перекрытия - сборные железобетонные из плит ПК (ГОСТ26434-85) с опиранием на стены и железобетонные прогоны ПРГ (С 1.225-2). Перемычки - сборные железобетонные (С 1.038.1).
Заполнение оконных проёмов - блоки оконные из ПВХ профилей с двойным стеклопакетом (ГОСТ 30674-99). Заполнение дверных проёмов - деревянные наружные и внутренние двери (ГОСТ 24698-81 и ГОСТ 6629-88), двери входного тамбура - пластиковые.
Кровля - чердачная вентилируемая с покрытием из металлочерепицы МЧ-43 (Joker) по деревянным стропилам.
Полы - бетонные мозаичные в торговом зале, линолеумные в административном и бытовом помещении, керамическая плитка в санузле, душевой, кладовой для инвентаря, лестничных маршах и площадках.
Лестничные марши из железобетонных ступеней ЛС (ГОСТ 8717.0-84) по стальным косоурам.
Внутренняя отделка - высококачественная штукатурка цементно-песчаным раствором, с последующим выравниванием шпатлёвкой и окраской дисперсной краской.
Наружная отделка - высококачественная штукатурка цементно-песчаным раствором, с последующим выравниванием шпатлёвкой и окраской фасадной краской.
Водоснабжение, электроснабжение от наружных сетей. Канализация с выпуском в наружную сеть. Перед началом строительных работ произвести перекладку канализационного коллектора, попадающего под пятно застройки (см. лист НВК). Горячее водоснабжение и отопление проектируемого объекта от встроенной топочной. Вентиляция - естественно-приточная с вытяжкой через вентканалы (см. лист ОВ).

Состав: Архитектурно-строительная часть (АС) и технологическое оборудование (ТХ) Язык документа
