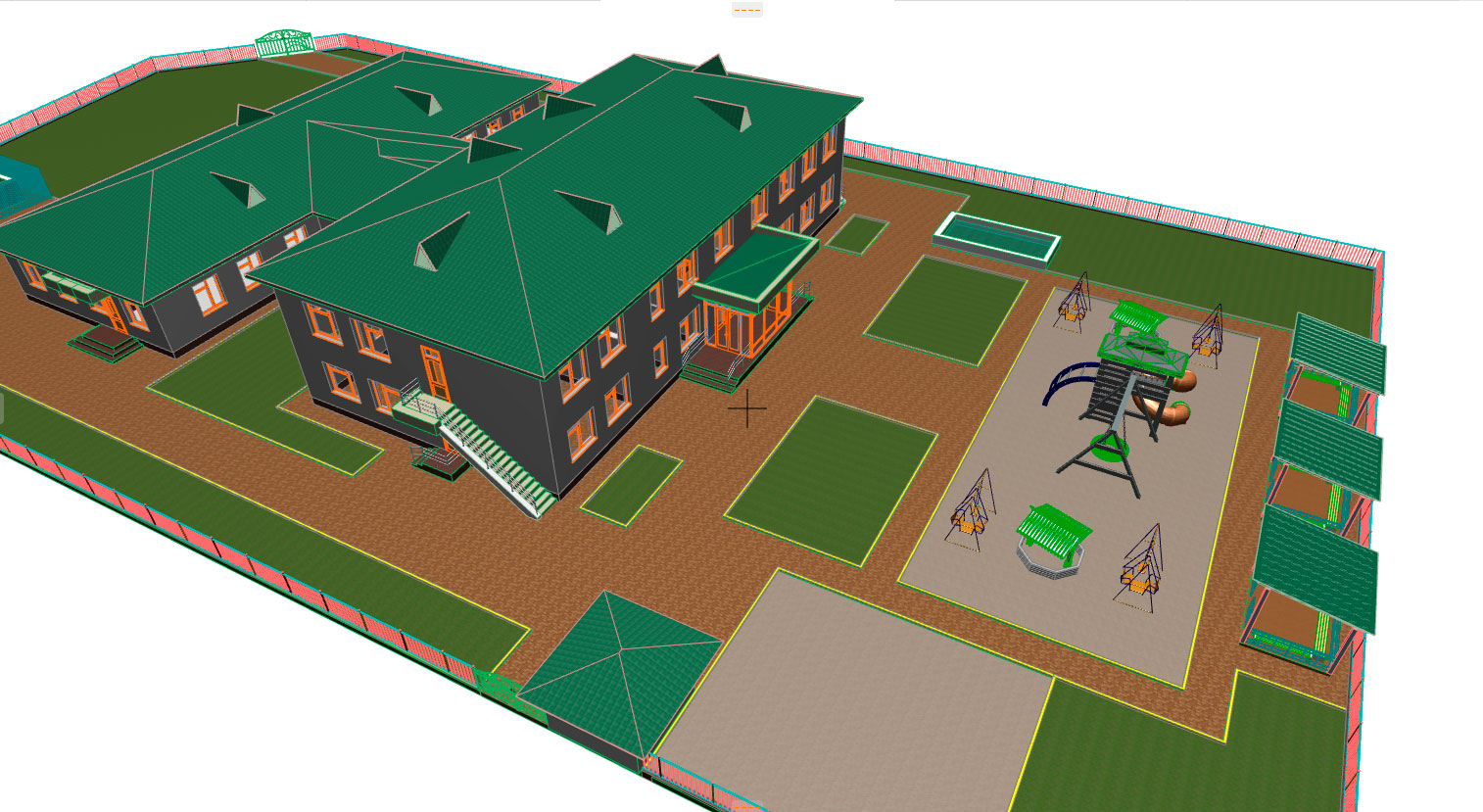

3D Модель детского садика на 135 мест

Архитектурно - планировочные решения

3д модель Типовой проект здания детского дошкольного учреждения рассчитан на 135 мест долгосрочного и краткосрочного пребывания детей.
За относительную отметку 0.000 принят уровень чистого пола 1 этажа.
Здание каркасное с кирпичным заполнением.
Стены здания выполнены толщиной-380мм (наружные)
Перегородки на 1 и 2 этажах армокирпичные толщиной-120мм
Перекрытие монолитное ж/бетонное толщ.200мм
Для вертикального сообщения этажей в здании предусмотрена лестница
Аварийные выходы со 2-го этажа из помещений групповых ячеек предусмотрены по наружным металлическим маршам и площадкам.
Проектируемая дошкольная организация обеспечивает обучение и общеобразовательные программы дошкольного образования, уход и оздоровление детей от 3-х до 7-ми лет.
Состав и количество групп:
Три группы (младшая, средняя и старшая) - по 25 человек.
Две группы краткосрочные (подготовительные) - по 30 человек.
Пребывание детей рассчитано на 3ч.
В краткосрочных группах возможно обучение в две смены.
Здание детского сада "комбинированного вида". Состоит из двух блоков: одно этажного и двух этажного блока с подвалом. Блоки между собой соединены отапливаемым одноэтажным переходом.
Здание сложной формы в плане с габаритами в осях 36,6м х 30,0м. Высота этажа 3,3м в чистоте 3,0м. Высота подвала – 1,6м.
В двух этажном блоке располагаются изолированные группы детского сада.
На первом этаже две группы краткосрочного пребывания и одна группа долгосрочного пребывания, с санузлами, кабинетом заведующей.
На втором этаже две группы долгосрочного пребывания, кабинет методиста с персоналом, кабинет логопеда, психолога.
В переходе предусмотрен медпункт, гардероб персонала с санузлом.
В состав групповой ячейки входят: групповая (игровая) со спальной зоной, санузел с умывальной.

Состав: 3D Модель Язык документа

Софт: ArchiCAD 16

Файлы:
садик.pln
