Беседка деревянная с односкатной крышей

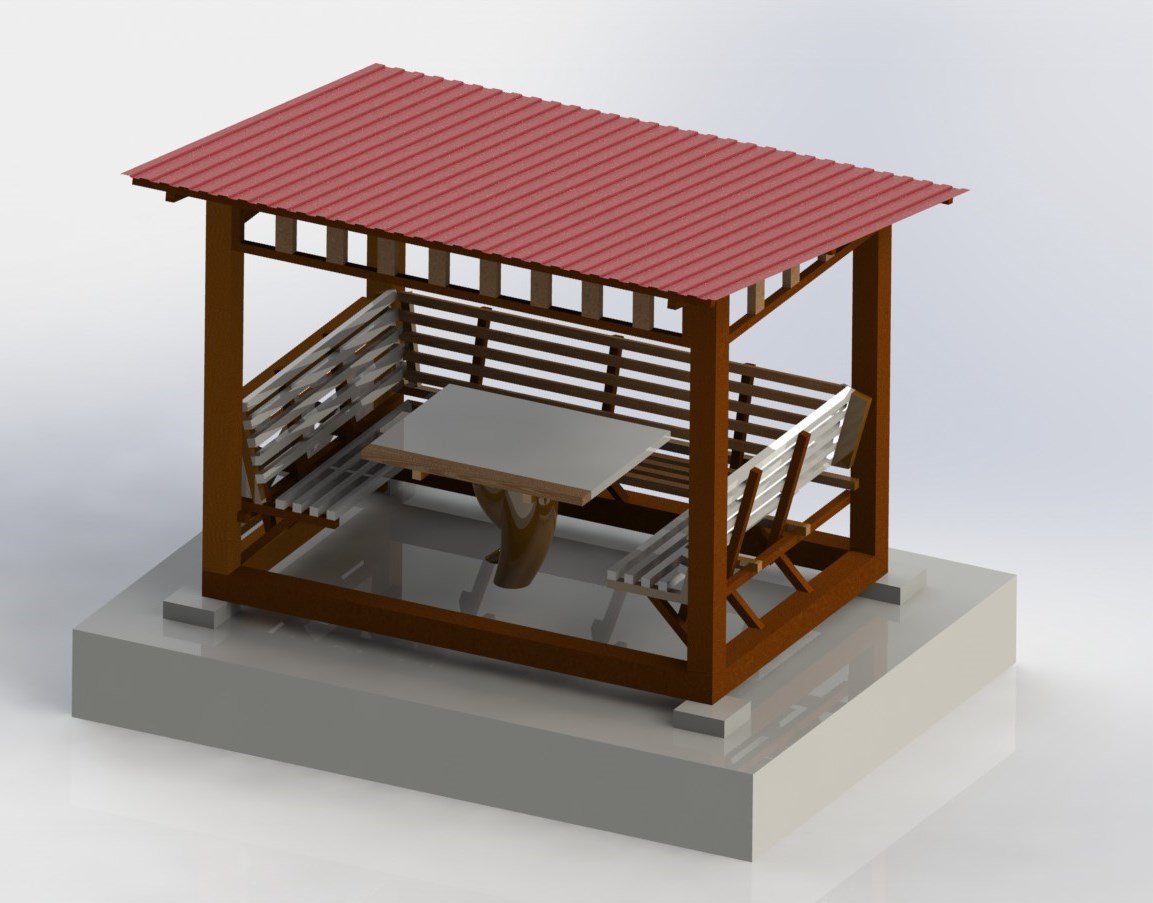

Беседка деревянная с односкатной крышей из проф листа. Размеры 3000-2000, высота 2300.
По данному проекту выполнено строительство беседки, в процессе изготовления вносились коррективы по месту, но в проекте они не отражены

Состав: 3D Сборка, РП

Софт: SolidWorks 2012
