КОМПАС 3D 18

Библиотека 66 х 18 м в Амурской области

Дальневосточный государственный аграрный университет
Кафедра Строительного Производства и Инженерных Конструкций
Курсовой проект по дисциплине «Архитектура гражданских и промышленных зданий»
На тему: "Возведение библиотеки в городе Свободный"
Благовещенск 2017

1. Исходные данные
Здание библиотеки, рассчитанное на 245 человек, находится в городе Свободный. Рельеф города в основном равнинный, на окраинах есть небольшие возвышенности. Свободный лежит на одной параллели с Киевом и российским Черноземьем, несмотря на это зимы здесь более продолжительные и значительно более холодные. Погода в Свободном, ввиду очень небольшой теплоёмкости воздуха, в температурном режиме очень зависит от продолжительности солнечного сияния и поступающего солнечного тепла
• Среднегодовая температура — +1,6 °C
• Сумма активных температур (Tср > 10°C) — 2555 (5 мая — 25 сентября)
• Среднегодовая влажность воздуха — 67 %.
• Среднегодовая скорость ветра — 2,0 м/c.

Содержание
1. Исходные данные 3 стр.
2. Генеральный план 3 стр.
3. Архитектурно-планировочные решения 4 стр.
4. Конструктивные решения 6 стр.
5. Архитектурно-композиционное решение 10 стр.
6. Санитарно-техническое и инженерное оборудование 12 стр.
7. Теплотехнический расчет 13 стр.
8. Список используемой литературы 21 стр.

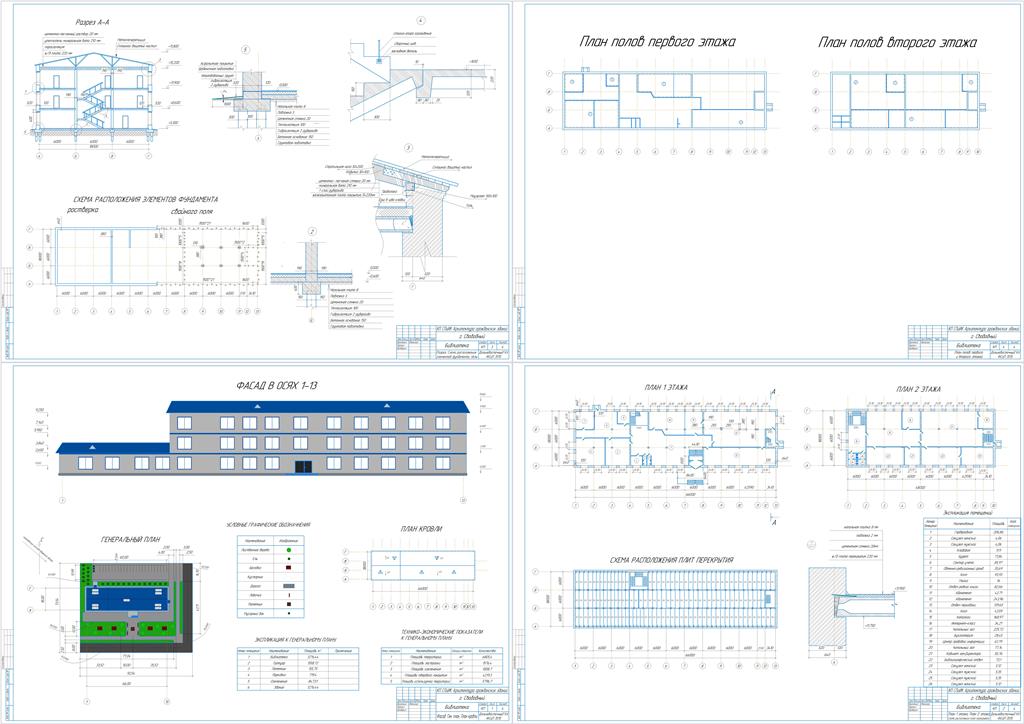

Состав: 4 листа чертежи (План первого и типового этажа, экспликация помещений Разрез здания, план плит перекрытия, план свайного поля,План ростверка, план пола, экспликация полов, фасад, ген. план, план кровли, 5 конструктивных узлов) + ПЗ (21 страница)

Генеральный план имеет размеры 92,54 х 73,54м., прямоугольной формы. Проектируемое здание посажено на линию застройки квартала с отступом от красной линии 20 м. Здание имеет меридиональную ориентацию. Подъезды к зданию запроектированы по тупиковой схеме. Ширина дороги 8,0 м., ширина тротуаров переменная. Проезды и тротуары имеют асфальтированное покрытие. Территория библиотеки не огорожена по периметр. На участке размещена площадка для прогулки и чтения на отрытом воздухом, и фонтан,. На газоне расположены беседки, скамейки. Ко всем выходам – входам предусмотрены тротуары. Зона отдыха расположена в южной части участка. На ней имеются лавочки и скамейки. В комплекс благоустройства также входит озеленение, которое представлено посадкой деревьев, живой изгородью, кустарниками, перед главным входом расположены места для отдыха.
Проектируемый участок характеризуется абсолютной отметкой 141,800м. Вертикальная планировка выполнена с учетом отвода поверхностных вод с территории на проезд. По проезду принят уклон 6 промилле. Водоотвод поверхностный по проезду на проезжую часть улицы.

Состав: Фасад, ген. план, план кровли, план первого этажа, план второго этажа, схема расположения плит перекрытия, схема расположения элементов фундамента, разрез, конструктивные узлы, план полов первого и второго этажа. Язык документа
