Блок пристройка к школам на 10 классов г. Углич. (Типовой проект 224-6-7.83)

0
0
14
0
0
50

Государственное профессиональное образовательное учреждение
Ярославской области
Ярославский градостроительный колледж
ПМ.01 «Участие в проектировании зданий и сооружений»
МДК 01.01 «Проектирование зданий и сооружений»
Специальность 08.02.01
«Строительство и эксплуатация зданий и сооружений»
Курсовой проект на тему:
Разработка архитектурно-конструктивной части проекта здания:
«Блок пристройка к школам на 10 классов»

Курсовой проект на тему"Блок пристройка к школам на 10 классов" Район строительства г. Углич.
Климатическая зона IIВ. Грунты по данным исследования супесь.
Температура наружного воздуха определени по СП 3113330.2012
"Строительная клинатология - табл №1 / хол сумок = -8,8° С; 15 хол сумок = -8° С Отведенный под застройку участок инеем спокойный рельеф и свободен от сноса.
Класс здания -2.
Степень огнестойкости -2.
Степень долговечности -2
Здание оснащено всеми видами инженерного оборудования. Внутренний режим воздуха нормальный 1 Вн =+20° с
Фундаменты ленточные сборные, столбчатые
Уровень грунтовых вод 4.0 м от поверхности земли
Характер грунтавых вод не агрессивный. Этажность здания-2

1.1. Исходные данные для разработки архитектурно-строительного раздела.…….......................................................................................................................................3
1.2. Генеральный план. Роза ветров..................................................………………………................3
1.3. Объемно-планировочная характеристика здания……………………………….....................4
1.4. Конструктивная характеристика элементов здания…………………………….….............5
1.5. Расчет глубины промерзания грунта…………………………………………………………….……..........................8
1.6. Расчет лестницы……………………………………………………………………………………….......................................…………………......9
1.7. Наружная и внутренняя отделка здания……………………………………………....................………………..10
1.8. Инженерное оборудование……………………………………………………………..…………..............................………….……....10
1.9. Экспликация помещений …………………................…….…………………………………………….........................…...11
1.10. Список литературы………………….............................…….………………………………………….........................….…...12


Сообщить о проблеме
Дата
13.02.2025
Язык
Русский
Состав

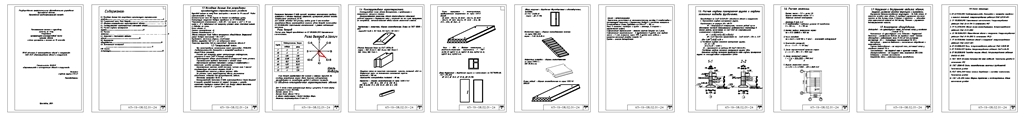

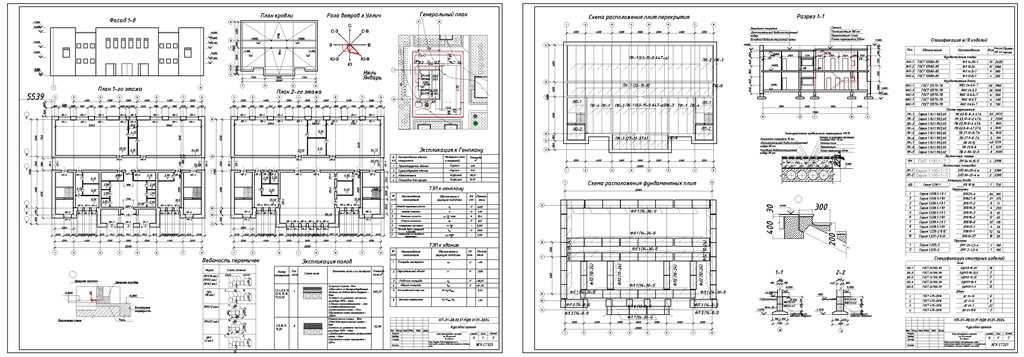

ПЗ, План 1 этажа, План 2 этажа,фасад 1-8, план кровли, генплан, ведомость перемычек, таблицы, узлы.Схема расположения плит перекрытия, схема расположения фундаментов, разрез 1-1, спецификация ж/б изделий и столярных изделий, план кровли
Софт
AutoCAD 2022 Как открыть?
Содержимое архива
  • Курсовой проект - Блок ристройка к школам на 10 классов.dwg
  • ПЗ_Блок пристройка к школам на 10 классов.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
