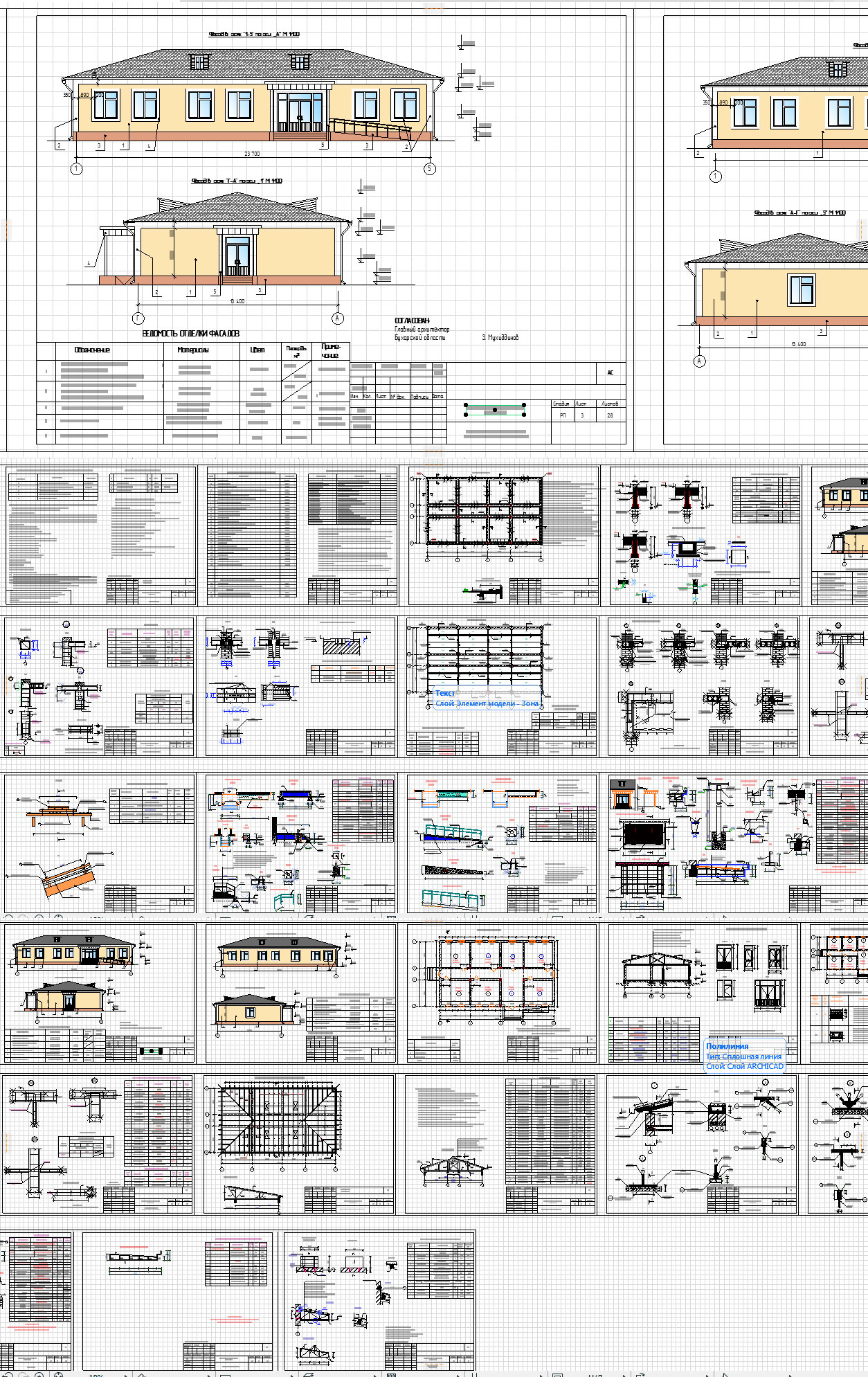

Учебный блок на 60 учащихся (6 классов)

Учебный блок на 60 учащихся
(6 классов)Высота здание 3,0 м.
Здание прямоугольное с размерами в плане 23700*13400
На плане располагаются:Учебный класс, учительская, коридор.
Фундаменты - монолитные, ленточная из бетона кл. В7,5
Стены - Запроектированы из кирпича М 75 по ГОСТ 530-80 на цем/песч. растворе М 50 сдобавлением в раствор пластификаторов 1,8кгс/см2 > R =1,2кгс/см2
Перегородки - армокирпичные, толщ. - 120мм.
Перемычки - монолитные из бетона кл. В15
Покрытие - Из сборных железобетонных многопустотных плит
по серии 1.141.1-32с в. 1,2,3 и 1.141.1-28с в. 1,2,3.
Сердечники-монолитные из бетона кл. В12,5.
Кровля- Скатная, из асбесто-цементных волнистых
листов по деревянным конструкциям
Окна - Инд.из АКFА со стеклопокетом
Двери -Деревянные филенчатые(внутренний), Инд.алюминивые типа АКFА(Наружный).
Полы -см. ведомость отделки помещений.
Внутренняя отделка - см. ведомость отделки помещений.
Наружная отделка - см. ведомость наружной отделки.

Состав: АСиТХ Язык документа

Софт: ArchiCAD 16

Файлы:
шк-60 ас.pln
