Всем привет. Рассмотрим типовое школьное задание по основам черчения – планировка помещения. Один из самых распространённых случаев — это когда учитель просит учеников сделать планировку учебного класса, в котором проходят занятия. Данная задача хоть и кажется на первый взгляд простой, на самом деле широко применяется. Планировка помещения — это конфигурация пространства, вид сверху: габариты помещений, расположение мебели, расположение их относительно друг друга, расположение дверей и направление окон. Планировка может быть не только помещений, например ландшафтный дизайнер занимаются планировкой придомовой территории. Он работает над созданием функциональных зон, включая сады, клумбы, зоны отдыха. Ландшафтный дизайнер должен знать через какое расстояние можно сажать деревья, какие растения можно сочетать друг с другом, а какие нельзя, это и есть конфигурация пространства, взаимное расположение объектов, домов, деревьев, всего. Но существуют планировки еще большего масштаба - генеральный план. Это может быть генеральный план всей школы или генеральный план целого города. Вернемся к заданию, представьте, что Вы сидите за своей партой, что есть вокруг? Стены, окна, доска, парты, стулья, шкафы, что еще?

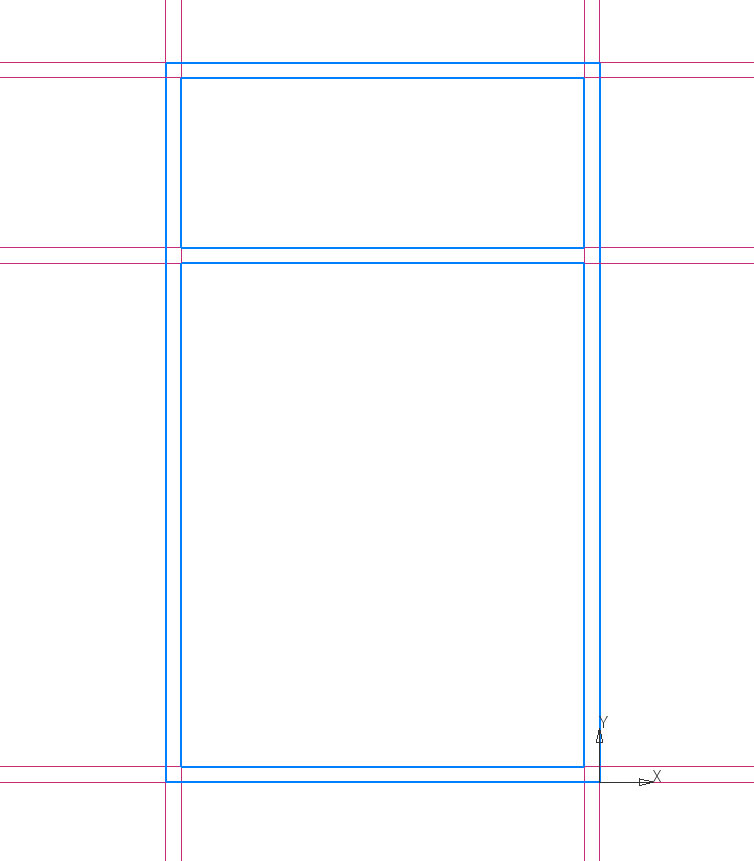

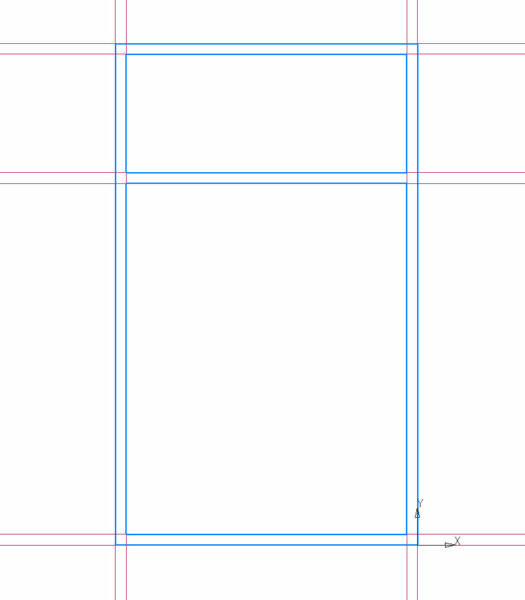

Любой план начинается с больших объектов, относительно которых располагают более меленькие. В нашем случае это стены, нужно определить длину и ширину класса. Так же можно сразу записать размеры окон, дверей расстояния от углов до этих объектов. Для измерения размеров нам потребуются инструменты. Учитель может предложить Вам рулетку, лазерный дальномер, землемерный циркуль, мерное колесо или другие инструменты. Еще мы не обговорили в чем или где мы будем чертить план класса. В зависимости от учебной программы и оснащения школы у нас могут быть разные цели задачи. Мы можем выполнить чертеж класса карандашом на бумаге или в цифровом виде с помощью персонального компьютера. Не знаю что сейчас используют в школах, например в начале 2000 на первых курсах университета нам давали AutoCAD. (Напишите в комментариях что сейчас актуально для обучения?) В большинстве случаев класс это прямоугольное помещение, поэтому проблем у Вас не возникнет. Например размеры прямоугольника 8,5 метров на 3,5 метра. Следующий вопрос который у Вас возникнет это как разместить такой большой объект на маленьком листе и в этом нам поможет масштаб. Об масштабах, типах линий, ГОСТах Вам должен был рассказать учитель. Сначала мы должны определиться в единицах измерения. Обычно чертежи делают в миллиметрах, в одном метре 1000мм или 100см. Если мы начертим на бумаге прямоугольник 85мм на 35мм это значит мы уменьшили объект в сто раз 1:100 8500/100=85мм. Размер альбомного листа А4 210х297мм, в таком масштабе будет мелко. Попробуйте 1:35. Если Вы не знаете толщину стен, можете использоваться стандартные размер 380-400 для несущих стен и 180-250 для перегородок. Это не будет ошибкой, так как основная задача это научиться делать план, но все равно спросите учителя что он думает по этому поводу.

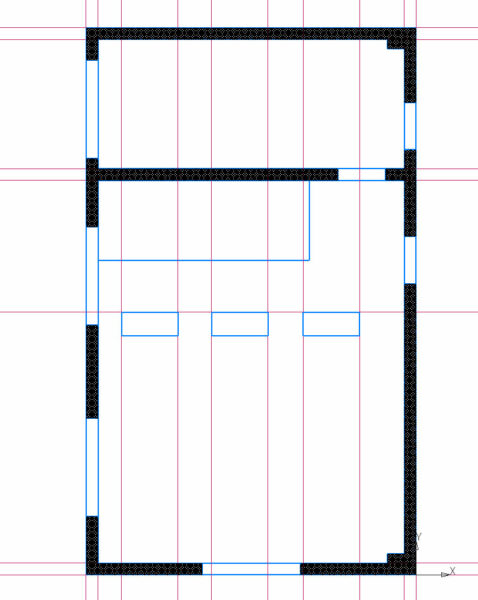

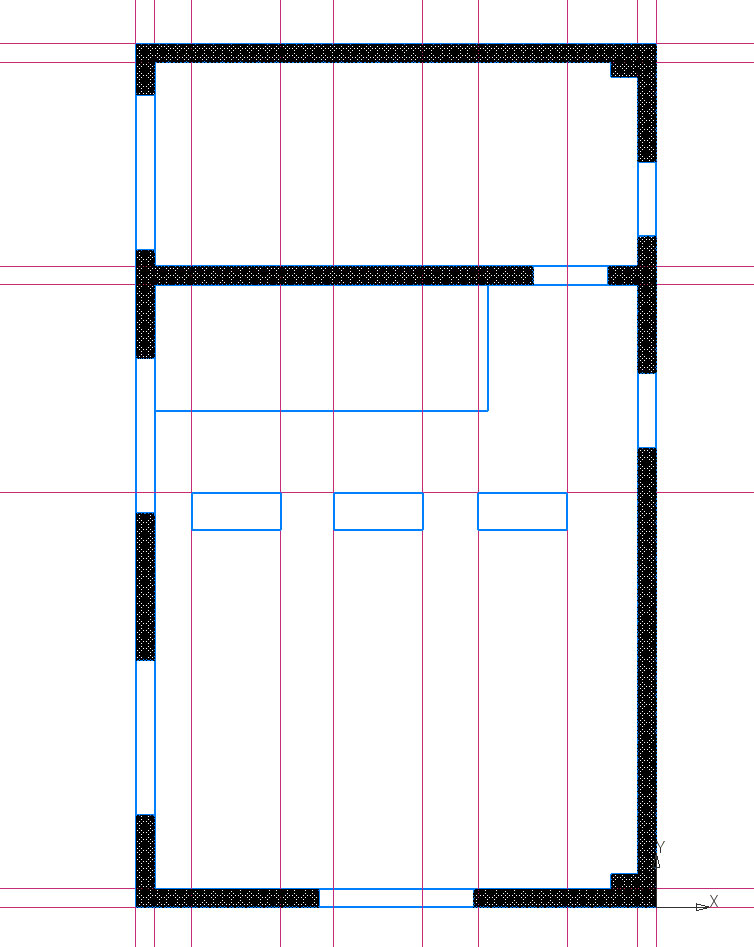

Следующий этап это двери и окна. Расположите их измеряя расстояние от углов и относительно друг друга. В моем случае ширина дверей 1010, окна 2090. Класс угловой, имеет подсобное помещение в виде лабораторной. Следующий этап это мебель. Вы задумывались, что все размеры стандартизированы? Например ширина двери должна быть достаточная для эвакуации группы детей, окна пропускать нужное количество света, а за партой должно быть удобно учиться: ГОСТ 5994-93 — это межгосударственный стандарт устанавливающий типы и функциональные размеры парт. Согласно нему размер парты на двоих 500*1200, проверьте рулеткой правильны ли эти размеры.

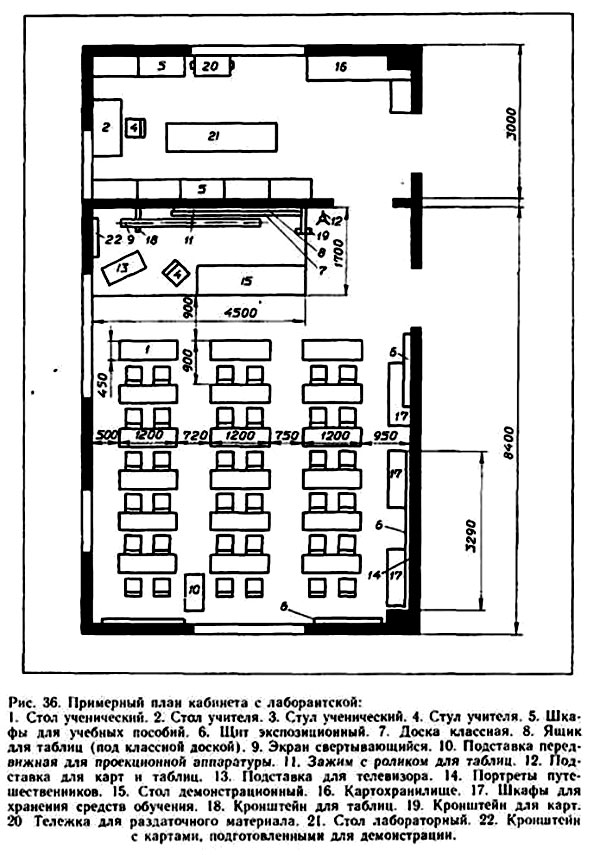

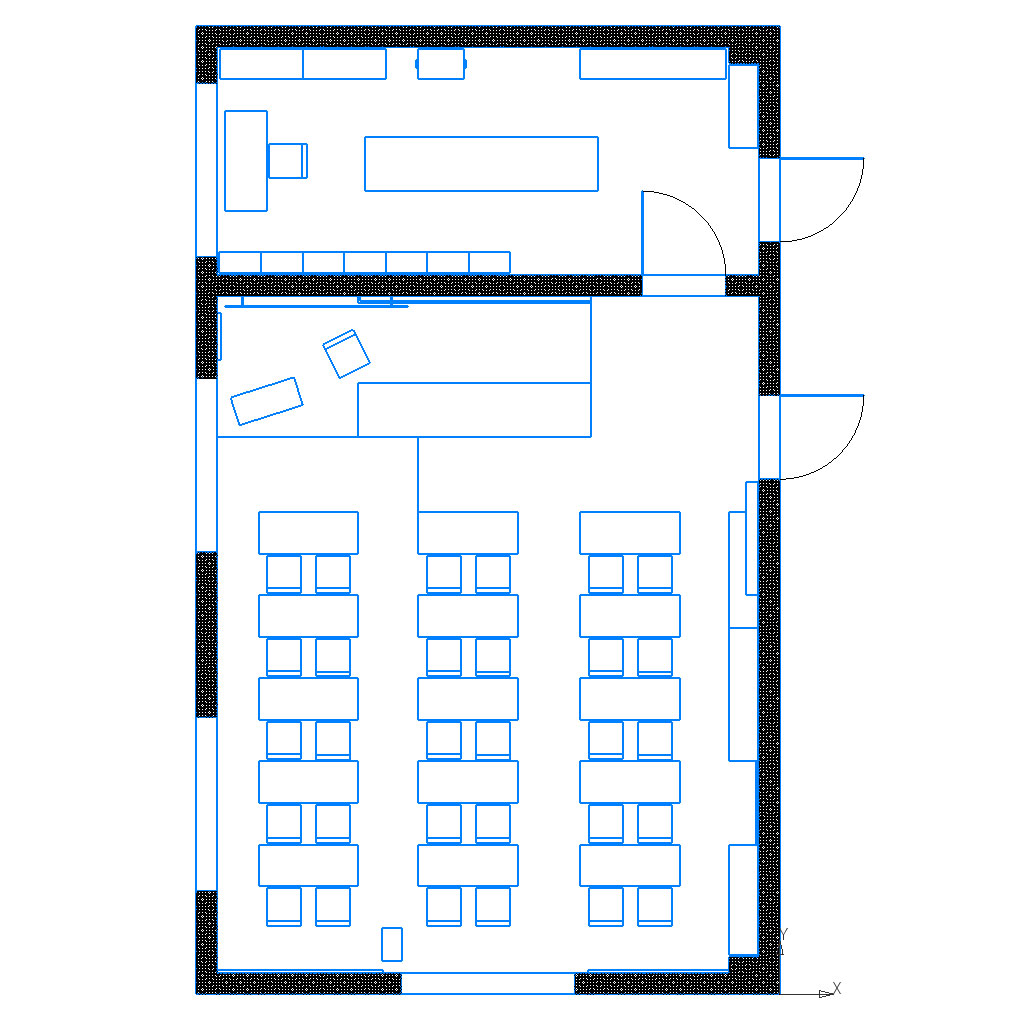

Расставьте парты по рядам. Три ряда по 5 парт, это класс на 30 человек. Если вы чертите карандашом на бумаге, начните с первой парты первого ряда, все остальные располагайте относительно нее. Дальше стулья, шкафы, учебное оборудование.

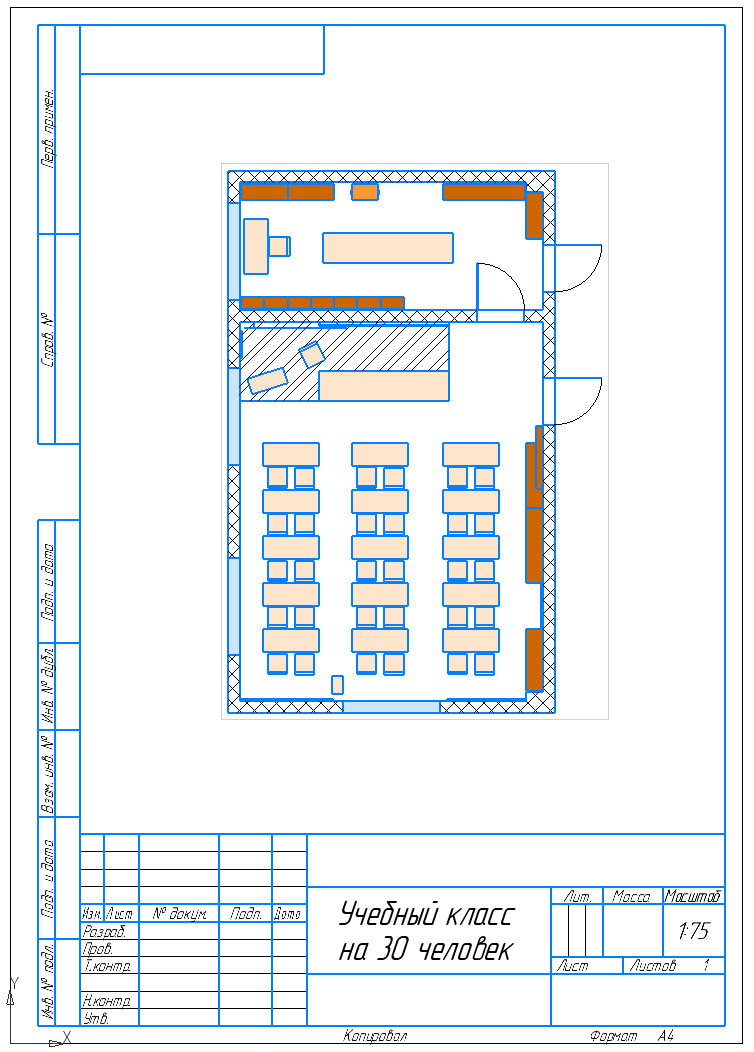

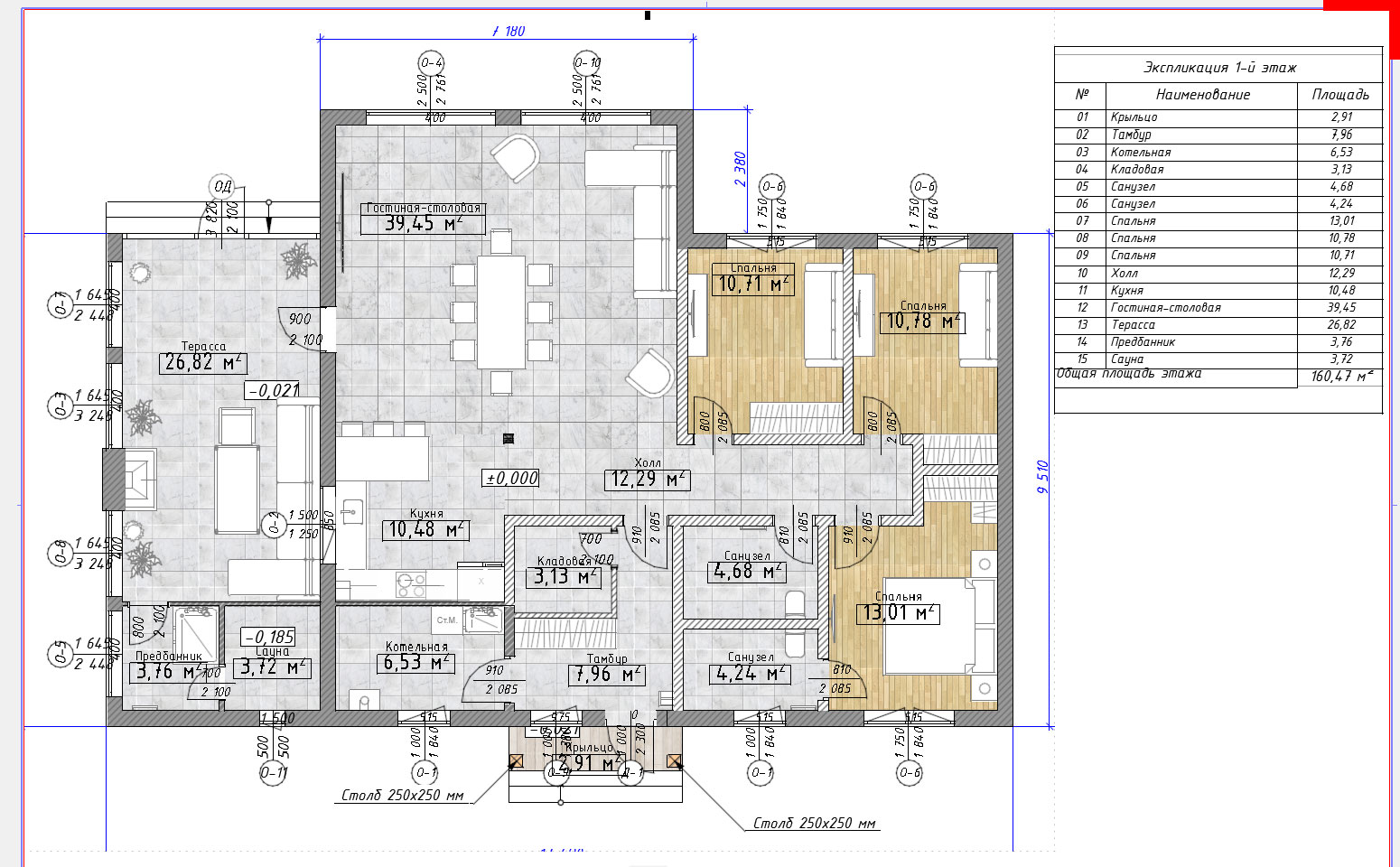

После того как все объекты расставлены друг относительно друга, останется расставить размеры и позиции. На планах обычно отражены габаритные размеры по осям, в нашем случае это размеры комнаты. Указывается площадь каждого помещения (класс, лабораторная). Заполняется экспликация оборудования – это таблица, в которой перечислены все объекты на плане. Ниже на картинке пример планировки дома.
Ниже Вы можете скачать эскиз планировки класса из данной статьи в популярных цифровых форматах для чертежей. Расставлять размеры и делать список обозначений я поленился, сами.
