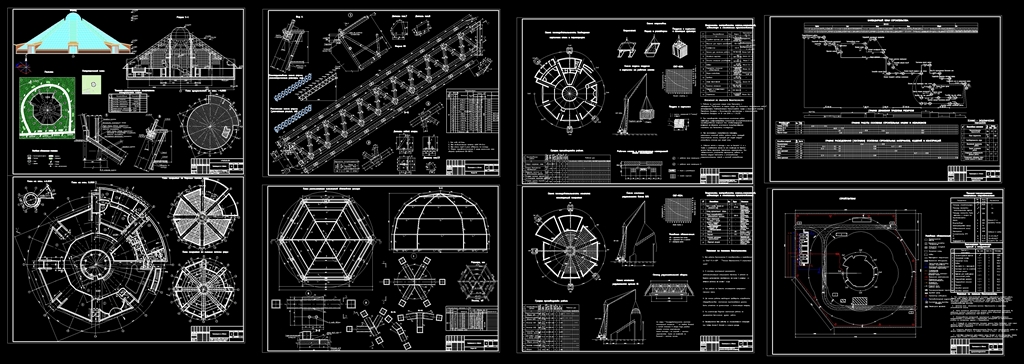

Диплом ПГС на тему "Оранжерея в г. Минск"

ГрГУ им. Я. Купалы, кафедра строительных конструкций, ДП на тему:  "Оранжерея в г. Минск", 2021

Проектируемое здание экспозиционной оранжереи расположено в г. Минске.
Каркас цеха представляет собой круглое в плане здание, имеющее сле-дующие размеры в осях:
- диаметр – 40 м;
- угол сектора – 22,5º;
- отметка верха здания – 14,5 м;
- кровля скатная с уклоном 35º.
Между осями «6-10» имеются выступающие за рамки общего диаметра здания сектора диаметром 25,4м и 27,4м.
Покрытие – стеклопакеты и трехслойные сэндвич-панели в глухих уча-стках кровли.
Конструктивные решения разработаны с учетом существующей номенклатуры сборных железобетонных изделий и типовыми проектными решениями.
Выбор основных несущих и ограждающих конструкций осуществля-ется с учетом унификации пролетов и высот этажей и зданий, с целью со-кращения числа типоразмеров.
Строительный объем здания образован стальными конструкциями кар-каса (фермы покрытия) и ограждающими конструкциями покрытия и стен (кирпичная стена, витражи, сэндвич-панели).
Устойчивость каркаса обеспечивается:
Колонны приняты железобетонные.
Витражные колонны – из сварных труб.
Фермы покрытия приняты из гнуто-сварных профилей.
Содержание

Введение……………………………………………………………………..... 5
1 Архитектурно-строительный раздел………………………………………. 6
1.1 Исходные данные………………………………………………..….. 6
1.2 Генеральный план ………………………………………………..….. 6
1.2.1 Обоснование принятого решения ……………………………… 6
1.2.2 Технико-экономические показатели по генеральному плану 7
1.3 Объемно-планировочное решение ……………………………….… 7
1.4 Конструктивные решения …………………………………………… 9
1.5 Наружная и внутренняя отделка ………..……………….……….… 15
2 Расчетно-конструктивный раздел…………………………………………. 20
2.1 Расчет и конструирование металлических конструкций под ос-текление светового фонаря СФ1 выхода на эксплуатируемую кровлю 20
2.1.1 Исходные данные.………………………………………………... 20
2.1.2 Постоянная нагрузка ………………………………………….… 20
2.1.3 Снеговая нагрузка ………………………………….……….…… 21
2.1.4 Ветровая нагрузка...…………………………………….………... 25
2.1.5 Определение усилий в стержнях фона-ря..……………............... 27
2.1.6 Подбор сечения стержней фонаря ……………………………… 32
2.1.7 Расчет и конструирование узлов фермы ……………………… 35
2.2 Расчет фермы ….…………………………………………………….. 36
2.2.1 Исходные данные для проектирования …............................... 36
2.2.2 Сбор нагрузок. Статический расчет конструкций….……….. 37
2.2.3 Статический расчет конструкций …………………………….... 38
2.2.4 Расчет фермы с параллельными поясами (Ф1) ………………. 40
3 Технология строительства…………………………………………………. 50
3.1. Технологическая карта на монтаж покрытия………………..…... 50
3.1.1 Область применения …………………………………………….. 50
3.1.2 Выбор монтажных кранов………………………………………. 50
3.1.3 Технология выполнения процессов……………………………. 53
3.1.4 Материально-технические ресурсы …………………......… 56
3.1.5 Контроль качества……………….. ……………………...…...... 59
3.2 Технологическая карта на устройство кирпичной кладки стен и перегородок…………………………………………………………………… 62
3.2.1 Область применения …………………………….……………… 62
3.2.2 Технология выполнения процессов ……………………….….. 62
3.2.3 Материально-технические ресурсы...………………….…....... 38
3.2.4 Потребность в машинах приспособлениях и инвентаре…….. 32
3.2.5 Контроль качества……………….. ……………………...…...... 39
4 Организация строительства……………………………………………...… 54
4.1 Календарное планирование (сетевой график) производства ра-бот 54
4.1.1 Определение трудоемкости работ и затрат машинного време-ни………………………………………………………………………...
54
4.1.2 Определение продолжительности выполнения отдельных видов работ ……………………………………………………………………
74
4.1.3 Построение сетевого графика и расчет основные технико-экономические показатели календарного планирования………………….. 76
4.2 Проектирование и расчет основных технико-экономических по-казателей стройгенплана …………………………….……………………. 77
4.2.1 Расчет численности персонала строительства ………………… 77
4.2.2 Расчет потребности в инвентарных зданиях …………………... 78
4.2.3 Организация складского хозяйства …………………………….. 79
4.2.4 Временное водоснабжение ……………………………………... 80
4.2.5 Временное электроснабжение………………………………….. 82
4.2.6 Проектирование временных дорог……………………………. 84
4.2.7 Основные технико-экономические показатели стройгенпла-на. 84
5 Экономический раздел…………………………………………………… 86
5.1 Общие сведения по определению сметной стоимости ...………… 86
5.2 Локальная смета №1 на общестроительные работы……………….. 86
5.3 Объектная смета №1…………………………………………………. 88
5.4 Сводный сметный расчет стоимости строительства……………….. 89
5.5 Технико-экономические показатели дипломного проекта………… 90
6 Охрана труда и техника безопасности...…………………………………. 92
6.1 Охрана труда ………………………………………………………… 92
6.1.1 Общие требования………………………………………………. 92
6.1.2 Требования при организации выполнения строительных ра-бот……………………………………………………………………………… 93
6.1.3 Требования к строительным площадкам, участкам работ и рабочим местам…………………………………………………………….……. 95
6.1.4 Требования безопасности при складировании строительных материалов…………………………………………………………………….. 97
6.1.5 Обеспечение электробезопасно-сти………………………….…. 97
6.1.6 Обеспечение защиты работающих от воздействия вредных производственных факто-ров…………………………………………………. 98
6.1.7 Санитарно-бытовое обеспечение……………………………… 99
6.1.8 Эксплуатация строительных ма-шин…………………………… 99
6.1.9 Требования безопасности при эксплуатации средств механи-зации, средств подмащивания, технологической оснастки, ручных ма-шин и инструмента…………………………………………………………… 100
6.1.10 Требования безопасности к процессам производства погру-зочно-разгрузочных ра-бот……………………………………………………. 100
6.2 Техника безопасности ………………...…………………………….. 101
6.2.1 Земляные работы ………………………………………………... 101
6.2.2 Бетонные и железобетонные рабо-ты….……………………… 102
6.2.3 Изоляционные работы …………………………..…………...… 103
6.2.4 Каменные работы ……………….…………………………..…. 103
6.2.5 Монтажные работы …………………….…………………….… 104
6.2.6 Кровельные работы ………………..………………………….. 104
6.2.7 Отделочные работы……………………………………………. 105
6.3 Противопожарная безопасность ….………………………………… 105
Заключение……………………………………………………………………. 106
Список использованных источников……………………………………...… 107
Приложение А Локальная смета
Приложение Б Объектная смета
Приложение В Сводный сметный расчет стоимости строительства
