Дипломный проект на тему "Кафе-Магазин"

Тувинский Государственный Университет
Кафедра Промышленного Гражданское строительство
Дипломный проект
На тему "Кафе магазин в г. Кызыл, Республика Тыва"

Проектируемое здание имеет прямоугольную форму в плане. Здание двухэтажное с подвальным помещением. Высота этажа 4,2 м, высота подвала 3,15 м. За отметку 0,000 принимается высота чистого пола первого этажа.

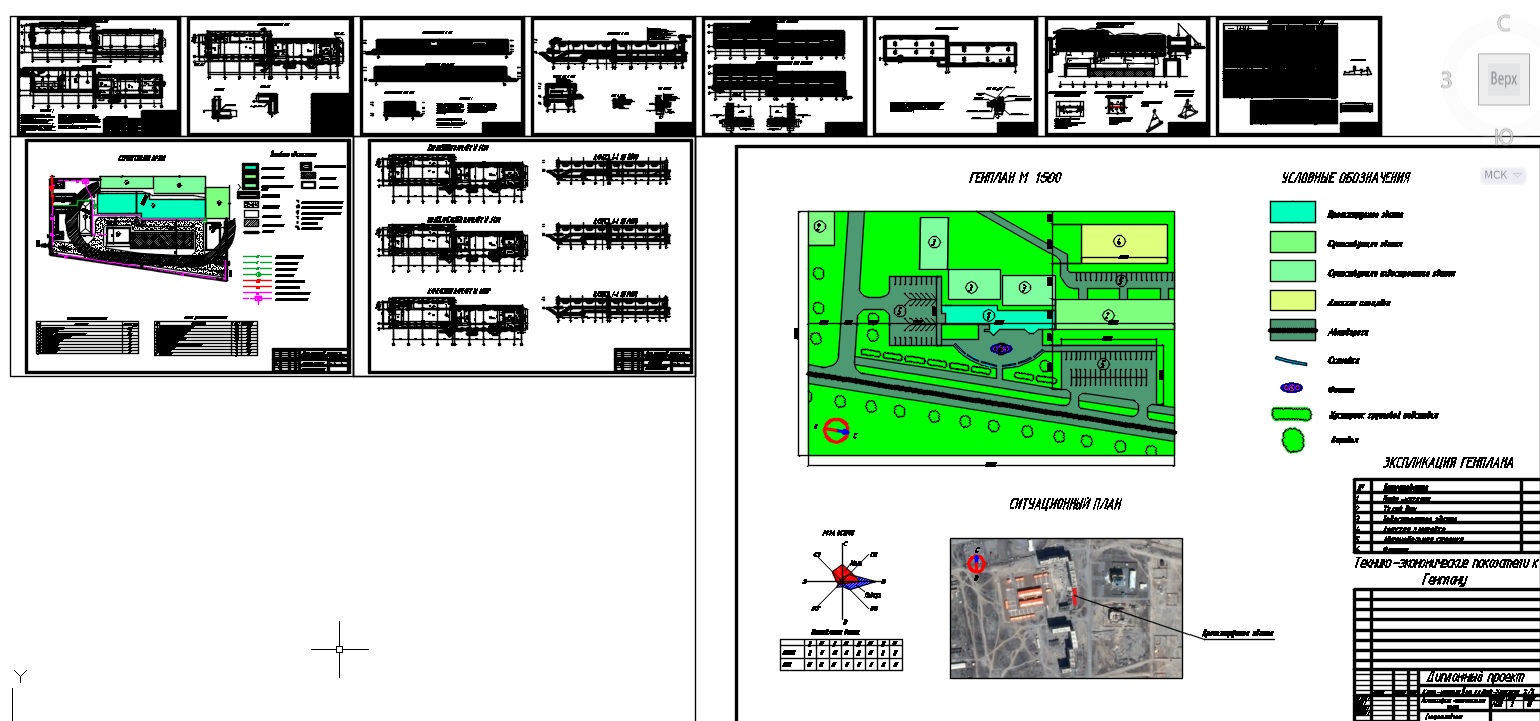

Графическая часть содержит: План фундамента, План техподполья, План первого этажа, Фасады 1-11, 11-1, А-Г, Разрез 1-1, 2-2, Строительный генеральный план, Сравнение вариантов, План перекрытия и покрытия, План кровли, Технологическая карта, Календарный план, график движения машин, Генеральный план.

Пояснительная записка:
1. Общая часть
1.1. Введение
1.2. Природно-климатические условия
1.3. Грунтовые условия
1.4. Инженерное оборудование
1.5. Транспортные условия
1.6. Выбор основного варианта
1.7. Заключение
2. Архитектурно-строительная часть
2.1. Исходные данные
2.2. Генеральный план участка
2.3. Объемно-планировочное решение
2.4. Конструктивное решение
2.5. Теплотехнический расчет
3. Расчетно-конструктивная часть
3.1. Расчет и конструирование ригеля
3.2. Расчет железобетонной колонны
3.3. Расчет фундамента под колонну
4. Технология и организация строительства
5. Экономическая часть
5.1. Ведомость объемов по строительству
5.2. Сводный сметный расчет строительства
5.3. Объектный сметный расчет строительства
5.4. Расчет объектной сметы
5.5. Локальный сметный расчет
5.6. Акт о приемке выполненных работ
5.7. Справка о стоимости выполненных работ и затрат
6. Охрана труда и окружающей среды

Технико-экономические показатели
объемно-планировочного решения здания
Площадь застройки здания, м2 - 422
Общая площадь, м2 - 844
Полезная площадь здания, м2 - 386
Рабочая площадь здания м2 341

Состав: Графическая часть(Планы, Разрезы, Фасады, СГП, ГП, календарный план, график движения машин) Пояснительная записка (Общая часть, АР, КР, ПОС, Смета, Охрана труда и окружающей среды) Язык документа

Софт: AutoCAD 2010

Файлы:
ДП/~$ Архитектурно-строительная.docx
ДП/~$ Технология и организация.doc
ДП/~$Расчетно-конструктивная.docx
ДП/~$хитектурно.docx
ДП/1. Общая часть.docx
ДП/1. ОбщаяТЭП.docx
ДП/1.jpg
ДП/2. Архитектурно-строительная.docx
ДП/3 Расчетно-конструктивная.docx
ДП/4. Технология и организация.doc
ДП/5. Экономическая часть.docx
ДП/6. Охрана труда.docx
ДП/дп_recover.dwg
ДП/Содержание.docx
