КОМПАС 3D 18

Вентиляция гражданского здания. Кафе с магазином

Харьковский национальный университет строительства и архитектуры
Кафедра теплогазоснабжения, вентиляции и использования тепловых вторичных энергоресурсов
Курсовой проект по дисциплине: "Вентиляция"
Харьков, 2012

Проект вентиляции гражданского здания - кафе с магазином. Включает в себя следующие основные разделы: климатологические данные, расчет воздуообмена, аэродинамический расчет воздуховодов, подбор оборудования.

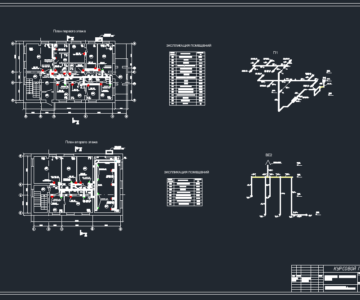

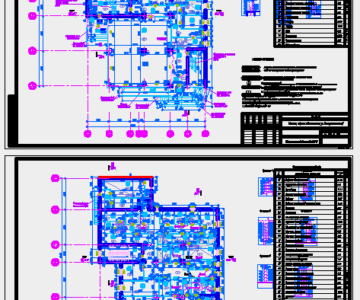

На чертежах представлены план 1-го этажа, план технического этажа, схемы систем вентиляции, спецификация, характеристика систем.
Курсовой проект содержит 2 листа формата А1, 27 страниц пояснительной записки, содержащей 4 таблицы, 11 источников.

Город - Чернигов
Температура в теплый период года 23,2 oC
Температура в холодный период года -10 oC
Географическая широта 52
Барометрическое давление 990 гПа

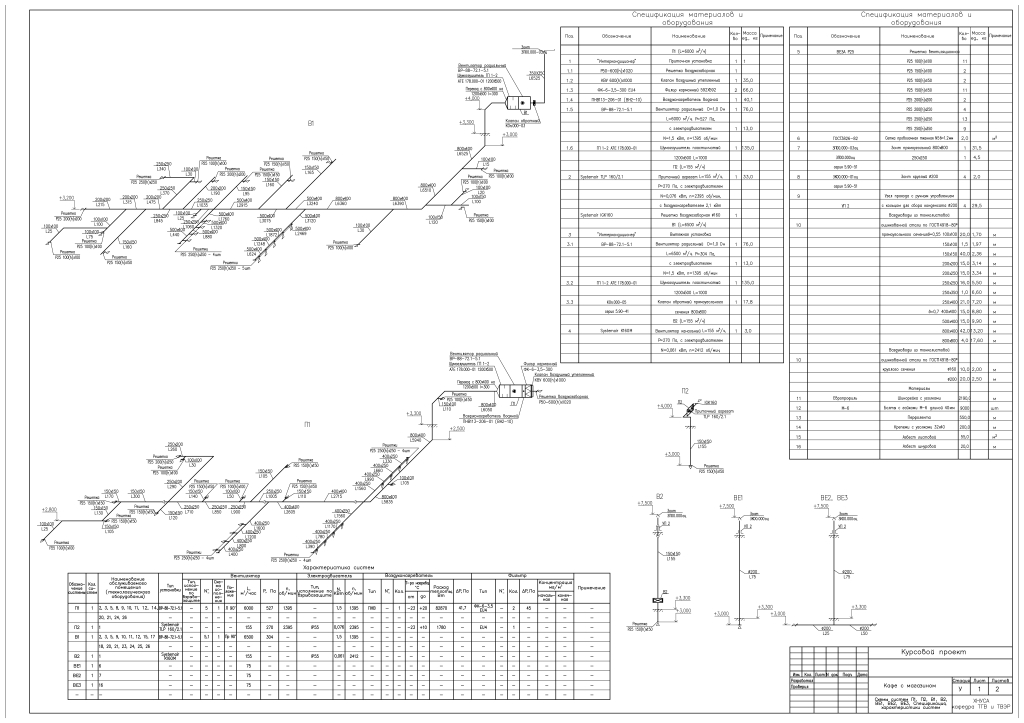

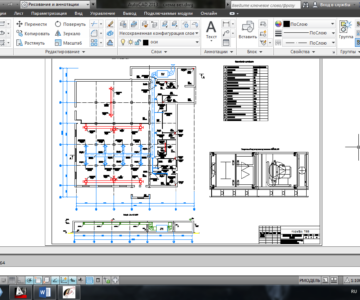

Состав: План первого этажа, план технического этажа, вентсистемы П1-2, В1-2,ВЕ1-3, Схемы систем П1, П2, В1, В2, ВЕ1, ВЕ2, ВЕ3, Спецификация, характеристики систем Язык документа
