Отопление и вентиляция гражданского здания

Тульский Государственный университет
Кафедра строительных материалов изделий и конструкций
Курсовая работа по дисциплине "теплогазоснабжение и вентиляция"
На тему"Отопление и вентиляция гражданского здания"
Тула 2015

Назначение здания-жилое здание
Этажность застройки-6
Высота подвала (техподполья)-2,3 м
Высота этажа-2,7 м
Толщина межэтажного перекрытия-0,5 м
Абсолютная отметка 1 этажа-63 м
Абсолютная отметка земли у стен здания-62,4 м
Абсолютная отметка земли у колодца городского водопровода-62,2 м
Абсолютная отметка земли у колодца городской канализации-62 м
Глубина промерзания-1,6 м
Уличная сеть В1:
• Dy -200 мм
• Глубина заложения низа трубы-2,1 м
Уличная сеть К1:
• Dy -400 мм
• Глубина заложения лотка трубы-2,9 м
Минимальный гарантированный свободный напор в сети В1-27 м
Содержание
Введение-3
1. Исходные данные-4
2. Расчет внутреннего водопровода.....................................................................5
2.1. Выбор схемы внутреннего водопровода-5
2.2. Определение расчетных расходов на участках-5
2.3. Выбор и расчет счетчика-6
2.4. Определение требуемого напора на вводе в здание-7
2.5. Расчет насосной установки-8
3. Расчет внутренней канализации-8
3.1. Выбор отводных линий-8
3.2. Расчет канализационных стояков-8
3.3. Расчет выпусков-9
4. Расчет дворовой канализации-10
5. Спецификация внутреннего водопровода и внутренней канализации-12
Заключение-13
Список используемых источников-15

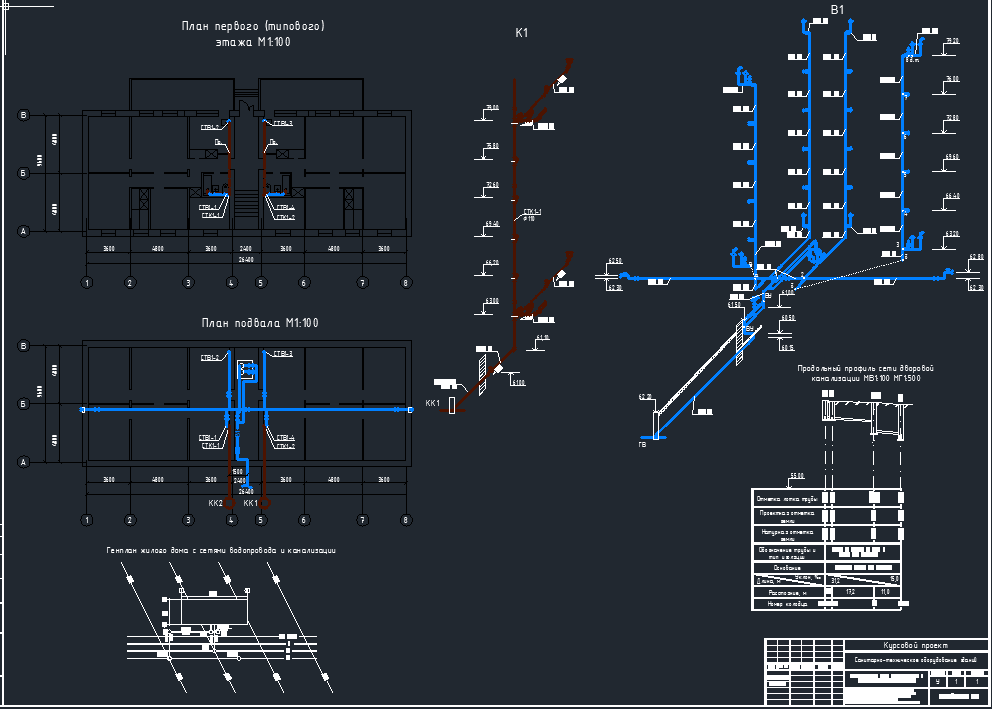

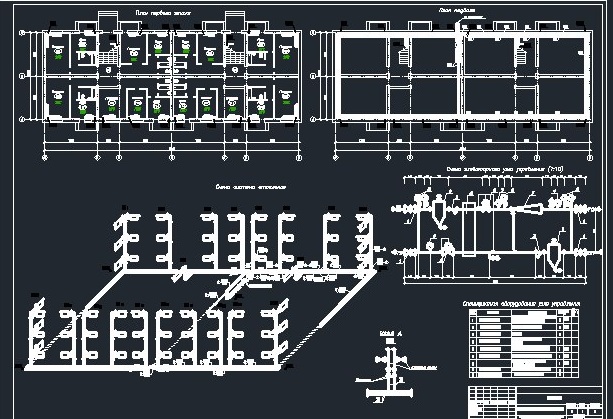

Состав: план первого этажа,план подвала,генплан жилого дома с сетями водопровода и канализации.Аксонометрические схемы холодного водопровода,системы канализации.Продольный профиль сети дворовой канализации. Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Отопление и вентиляция гражданского здания

14 вариант\14-2010.dwg
14 вариант
14 вариант
14 вариант
14 вариант\4 ПЗ.docx
14 вариант
