КОМПАС 3D 18

Центральное водяное отопление гражданского здания

Харьковский национальный университет строительства и архитектуры
Кафедра теплогазоснабжения, вентиляции и спользования тепловых вторичных энергоресурсов
Курсовой проект по дисциплине "Отопление"
На тему "Центральное водяное отопление гражданского здания"
Харьков, 2013

Курсовая работа выполняется на основании индивидуального задания, выданного кафедрой. В процессе выполнения работы необходимо запроектировать для пятиэтажного общественного здания систему центрального водяного отопления с теплоснабжением от ТЭЦ.
Курсовая работа состоит из расчетно-пояснительной записки и графической части.

СОДЕРЖАНИЕ:
1. Введение.
2. Исходные данные.
3.Расчет нормативных термических сопротивлений ограждающих конструкций.
4. Теплотехнический расчет ограждающих конструкций.
4.1 Расчет стеновой ограждающей конструкции.
4.2 Расчет подвального перекрытия.
4.3 Расчет бесчердачного перекрытия.
5. Расчет теплопотерь.
6. Описание принятой системы отопления.
7. Гидравлический расчет.
8. Расчет отопительных приборов.
9. Конструирование узла управления системой отопления.
10. Список литературы.

1. Город Куйбышев
2. Здание (назначение, этажность) пятиэтажное,
гражданское здание
3.Стены Кирпичная кладка из сплошного глиняного обыкновенного кирпича на цементно-шлаковом растворе
4. Штукатурка известково-песчаная и цементно-песчаная
5. Перекрытие без чердака
6. Подвал предусмотрен
7. Параметры теплоносителя и источники питания Теплоноситель – вода,
с t = 95-70°С, источник питания – ТЕЦ
8. Особые указания по проектированию системы отопления вертикальная однотрубная тупиковая система водяного отопления проточно-регулируемая с нижней разводкой магистралей.

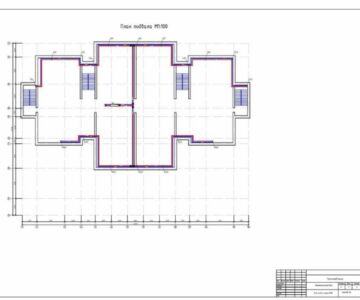

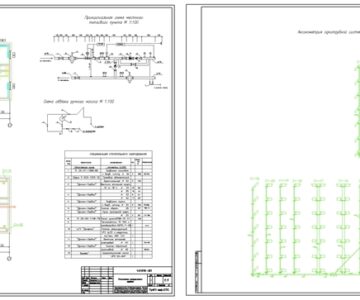

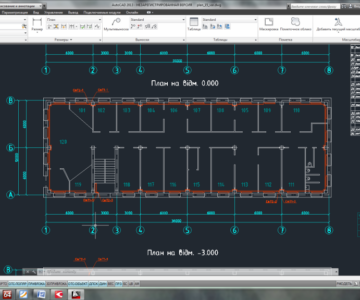

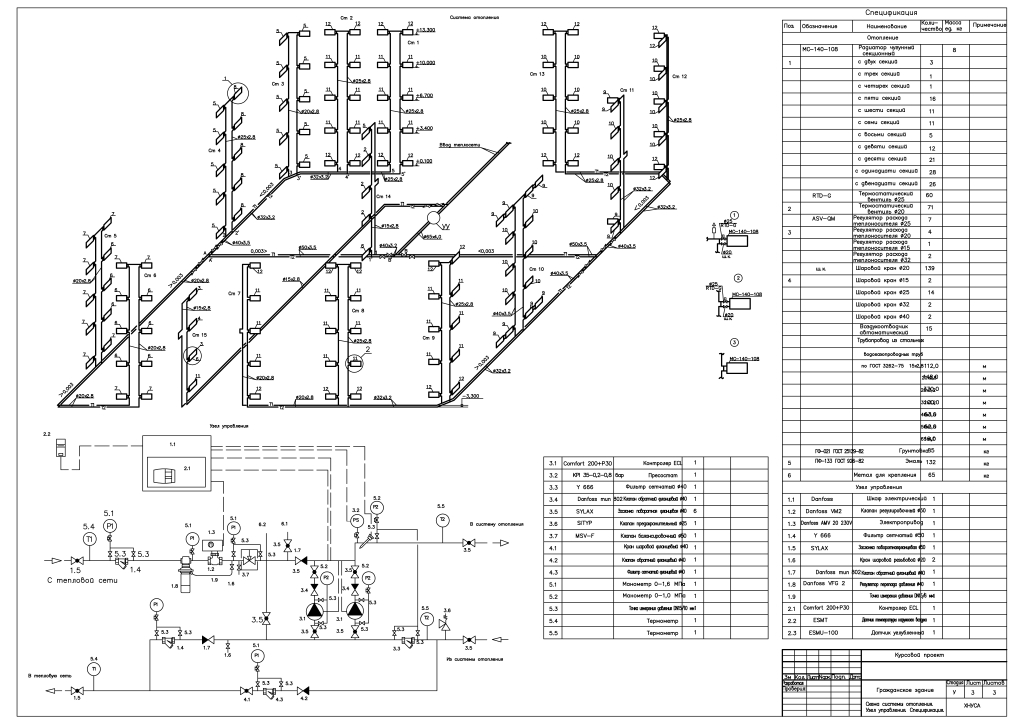

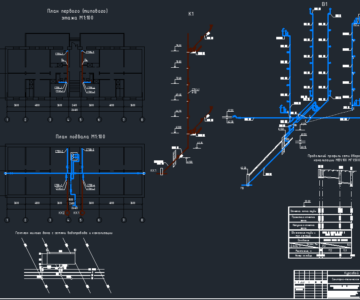

Состав: План типового этажа, План на отметке +16,500, План на отметке 0,000, План на отметке -3,000, Схема системы отопления, Узел управления, Спецификация Язык документа

Софт: AutoCAD 2011
