Отопление гражданского здания

Харьковский национальный университет строительства и архитектуры
Кафедра теплогазоснабжения, вентиляции и использования тепловых вторичных энергоресурсов
Курсовой проект по дисциплине "отопление"
На тему "отопление гражданского здания"
Харьков 2012

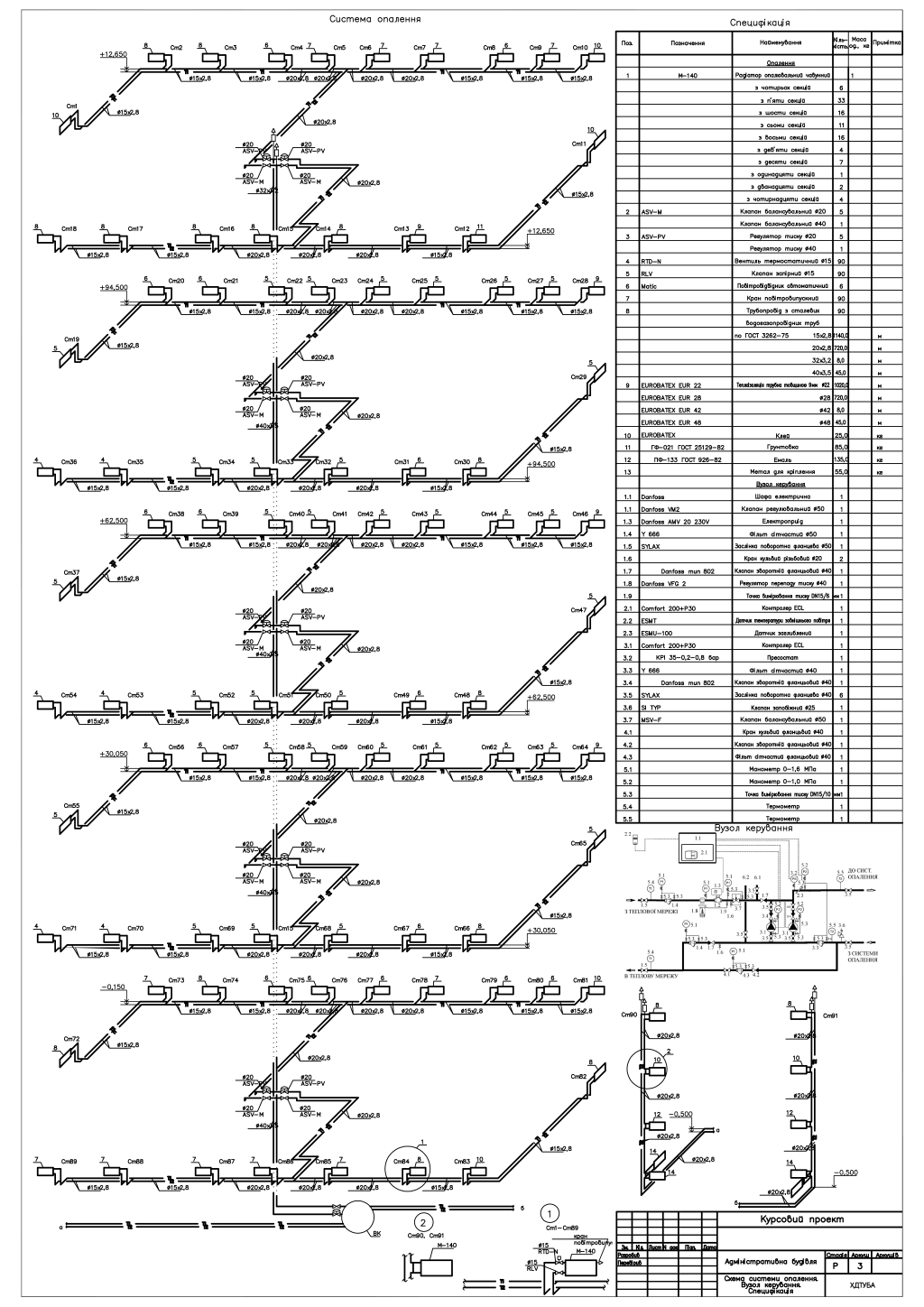

Водяное отопление офисного пятиэтажного здания. На чертежах представлены планы подвального помещения, первого, типового, пятого этажей, аксонометрическая схема системы отопления, рисунок узла управления.
Курсовой проект содержит 2 листа формата А1, 27 страниц пояснительной записки, состоящей из 7 таблиц, 10 источников

Схема системы отопления - с нижней разводкой, тупиковая, горизонтальная, двухтрубная
ΔPтм/ΔPсо, кПа - 230/40
τ1/τ2, οC (параметры теплосети) - 130/70
Количество людей в здании - 120
Тип приборов - чугунный радиатор М140

Состав: План типового этажа, План на отм. +12,800, План на отм. -2,700, План на отм. 0,000, Схема системы отопления. Узел управления, спецификация Язык документа

Софт: AutoCAD 2011

Каталог / Инженерные системы / Теплоснабжение / Отопление гражданского здания

Просмотр файлов
отоплениепечать.dwg
отоплі.docx
