Достройка котельной на твёрдом топливе

Выполняется достройка котельной для установки в ней двух котлов на твёрдом топливе. Достройка выполнена из металоконструкций, утепленная. Котельная с достройкой отапливает здание школы на 800 учащихся.

1.2. Здание размещена во втором климатическом районе со следующими характеристиками природных условий:
- Расчетная температура наружного воздуха - 21С;
- Нормативный напор ветра - 47 кг с / м2;
- Нормативная масса снежного покрова - 130 кг с / м2;
- Сейсмичность района застройки - не превышает 6 баллов.
Степень огнестойкости здания II Класс функциональной пожарной опасности Ф 1.1
Класс конструктивной пожарной опасности К3. Категория сложности ИИИ
Класс последствий (ответственности СС2.

2.4.Конструктивна схема здания с несущим металалевим каркасом, пространственная жесткость здания обеспечивается совместной работой стоек каркаса, ферм и прогонов.
3. Конструкции достройки:
3.1. Фундаменты - ленточные монолитные бетонные.
3.2. Стены - утепленные обшиты профлистом МП-20х1100-А.
3.3. Покрытие - профнастил Н57-1000-0,7 по деревянным прогонам, утепленное минераловатными плитами.
3.4. Крыша - совмещенный односкатной.
3.5. Ворота - металлические глух с калиткой.
3.6. Окна - металлопластиковые с двойным остеклением.
3.7. Металлические и деревянные конструкции покрыть сертифицированным огнезащитным покрытием.
3.8. Пол - монолитная железобетонная.
3.9. Отмостки - асфальтовое по щебеночной основе.
При проведении строительно-монтажных работ руководствоваться проектом производства работ (ППР), указаниями данного проекта, а также:
ДБН А.3.В-5-2009 «Организация строительного производства»;

5. ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ ПОКАЗАТЕЛИ:
Общая площадь - 65,5м;
Полезная площадь - 65,5м;
Расчетная площадь - 65,5м;
Площадь застройки - 73,1м;
Строительный объем - 321,6м.

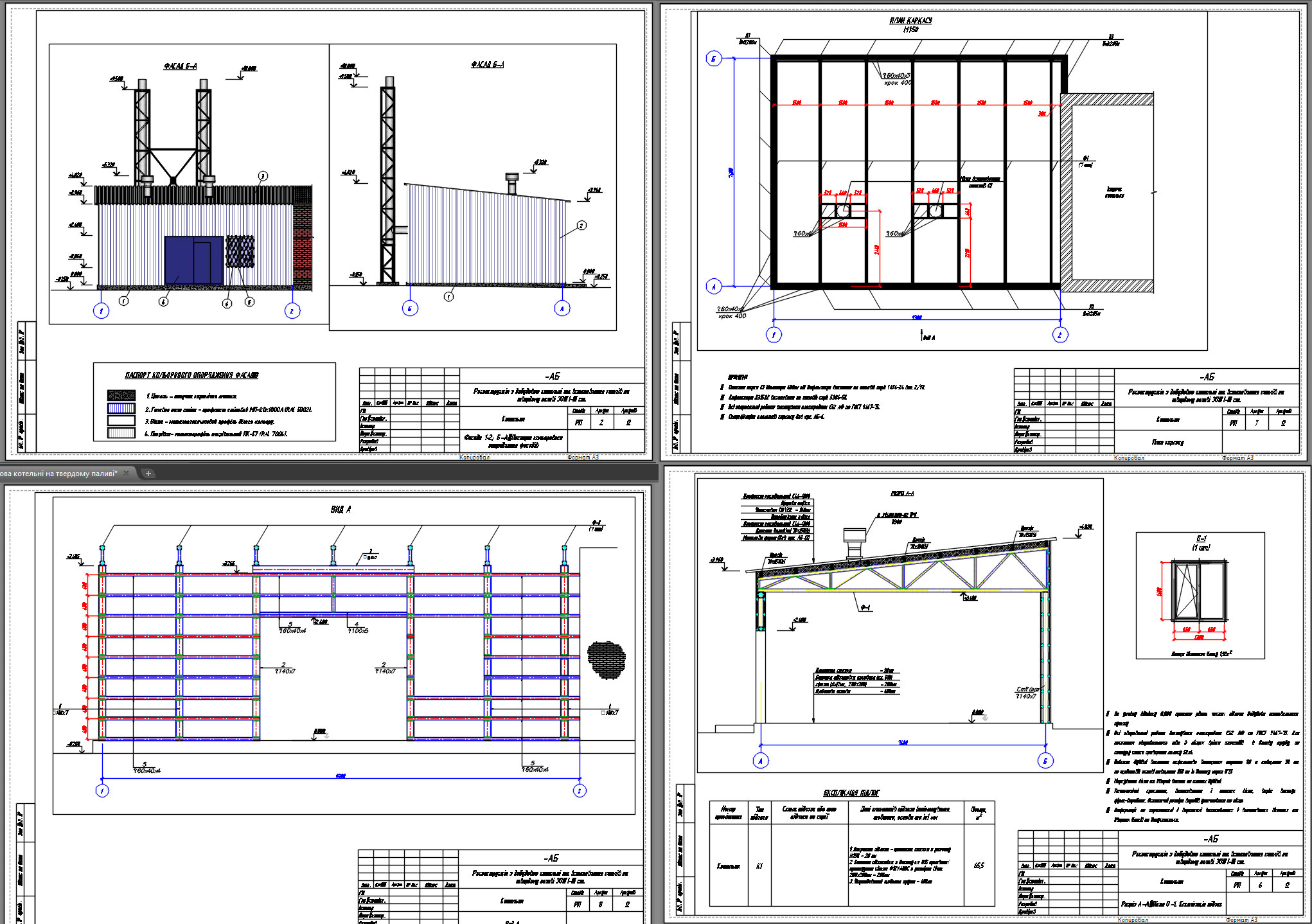

Состав: Чертежи серии АС, Общие данные, Фасады, План фундаментов, План этажа, Разрез, План армирования пола, Ферма покрытия, Каркас, Спецификации, Ведомость рассхода стали. Язык документа

Софт: AutoCAD 12 SP1

Файлы:
добудова котельні на твердому паливі.dwg
