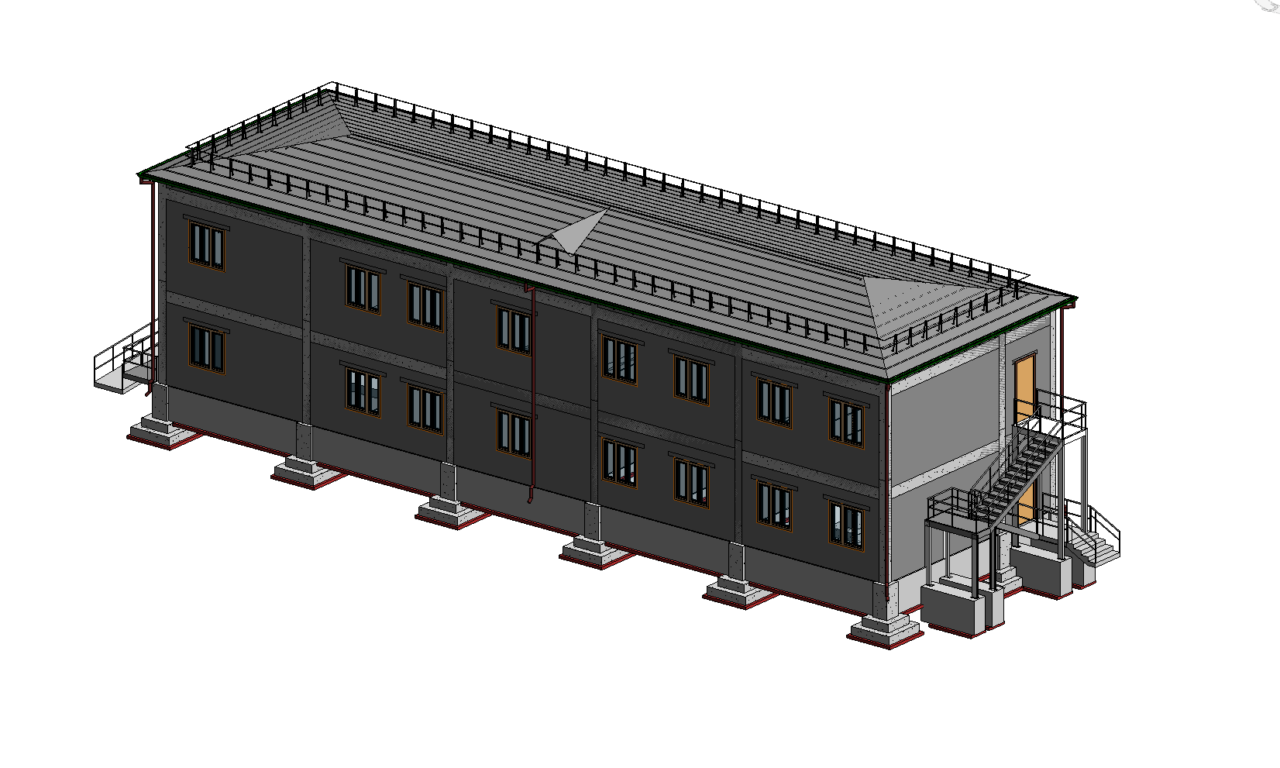

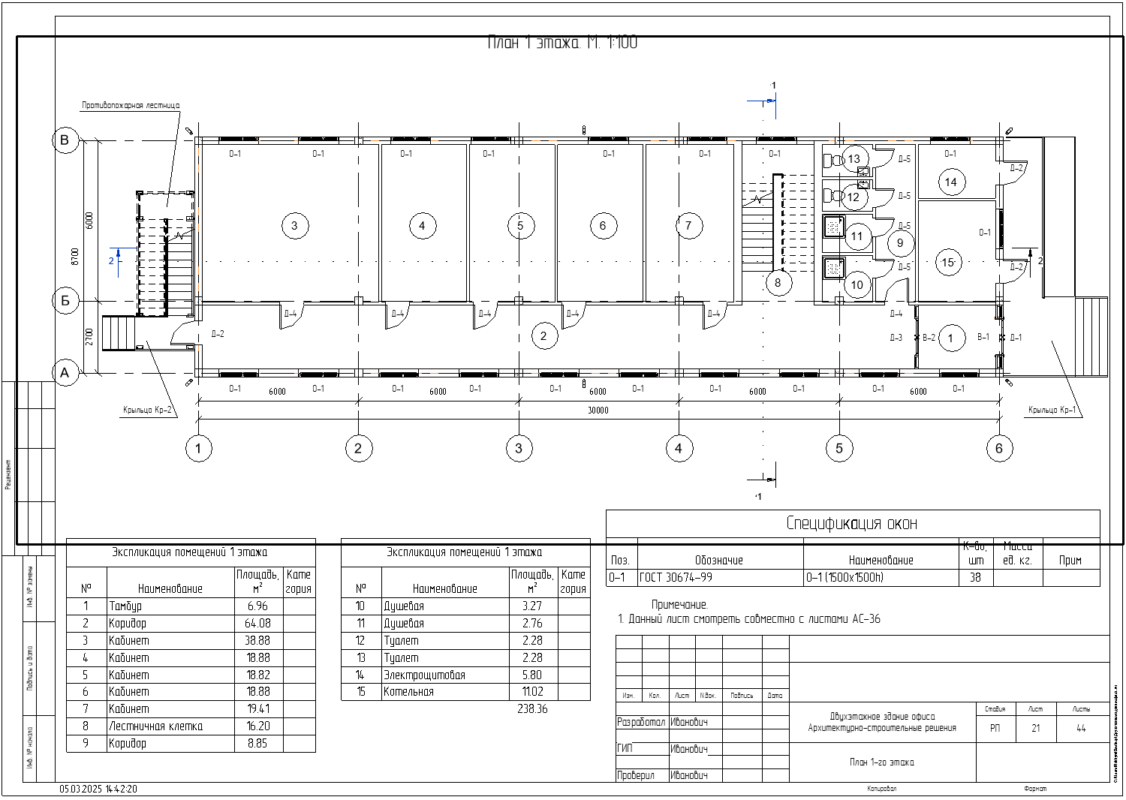

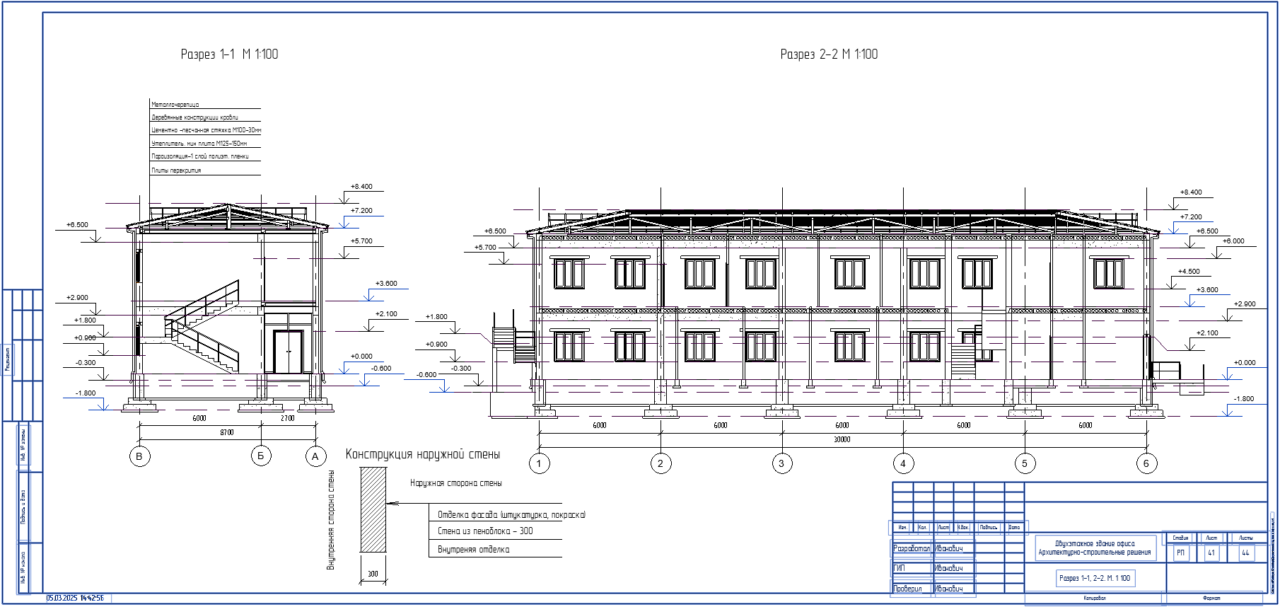

Здание двухэтажное, имеет прямоугольную форму в плане с размерами в осях 30х8,7 м. Высота здания 7,2м от уровня пола 1-го этажа до низа перекрытия 2-го этажа. Связь между этажами осуществляется лестничной клеткой расположенной в центре здания.
Категория здания по взрывопожарной и пожарной опасности – Д.
Степень огнестойкости – III.
Уровень ответственности - II
Фундамент под колонн – отдельно стоящие монолитные железобетонные из бетона кл. В25.
Фундаменты под стены – монолитные ленточные из бетона кл. В25.
Колонны – монолитные железобетонные сечениями 400 х 400 мм.
Обвязочный пояс и балки- монолитный железобетон, сечением 400х400 мм.
Стены – газобетона толщиной 300 мм.
Перегородки - газобетона толщиной 10 мм.
Перекрытие – многопустотные плиты по ГОСТ 26434-2015 и монолитные железобетонные.
Плиты перекрытий укладывать по выровненному слою цементного раствора марки 200. Швы между плитами очистить от строительного мусора и тщательно заполнить на всю высоту цементно-песчаным раствором марки 200. Анкерные стержни А1 выпускается вертикально из обвязочного пояса и привариваются к монтажным петлям плит перекрытий. Анкерными стержнями А2 связываются между собой монтажные петли плит перекрытий. Анкерные связи сваривать при плотном зацеплении за монтажные петли при длине шва не менее 100 мм. с последующей заделкой всех металлических элементов цементным раствором марки 100 толщиной 30 мм.
Перемычки – металлические, из уголков по ГОСТ 8509-93; сборные железобетонные по серии 1.038.1-1.
Лестница внутренняя – со сборными железобетонными ступенями и площадками по ГОСТ 9818-2015.
Кровля – многоскатная из металлочерепицы.
