Двухэтажный административно-бытовой комплекс

рабочий проект двухэтажного административно-бытового комплекса в составе разделы АР, КР

Наружные и внутренние стены из керамзитоблоков.
Утеплитель стен ТЕХНОБЛОК СТАНДАРТ 45 кг/м3- 100 мм
Колонны - из кирпича марки М125 ГОСТ 530-2007 на растворе М75 в металлической обойме.
Перегородки - из кирпича КОРПо1НФ/75/2,0/25 ГОСТ 530-2007 толщиной 120 мм на растворе М50 ГОСТ 28013-98.
Перемычки железобетонные по серии 1.038.1-1 вып.1.
Плиты перекрытия железобетонные многопустотные по серии 1.141-1 вып. 60.
Укладку плит производить по слою цементно-песчаного раствора марки не менее М200. Торцы плит зачеканить бетоном кл. В15 на глубину не менее 300мм. Плиты заанкеровать в швы кирпичной кладки и соединить между собой по серии 2.240-1, вып.6.
Соединительные изделия МС защитить слоем цементно-песчаным раствором марки не менее М50 толщиной 15- 20мм.
Ж/бетонные прогоны по серии 1.225-2. Прогоны соединить между собой и анкеровать в стене по серии 2.240-1, вып.6.
Пространственная жесткость здания обеспечивается собственной жесткостью конструкции
Материал металлических конструкции - С245 по ГОСТ 27772 - 88.
Все несущие металлические конструкции покрыть огнезащитной краской "Сил-М" ТУ 1539-001-67690215-2011.
Антикоррозионная защита металлоконструкций должна выполняться материалами покрытия группы Iп-2(55) в соответствии со СНиП 2.03.11-85 «Защита строительных конструкций от коррозии». Указанные марки должны быть огрунтованы на заводе-изготовителе грунтовкой ГФ-021 по ГОСТ 25159-82 в один слой (20 мкм), с последующей окраской на монтаже эмалью ПФ-133 ГОСТ 926-82 в один слой. Общая толщина покрытия должна быть не менее 55 мкм. Марка грунта и эмали может быть заменена в соответствии с приложением 15 и таблицей 29 СНиП 2.03.11-85.
При выполнении монтажных сварных швов соблюдать требования главы 8 СНиП 3.03.01-87.
Сварные швы выполнять ручной электродуговой сваркой по ГОСТ 5264 - 80. Электроды типа Э46 по ГОСТ 9467 - 75. Катеты сварных швов принимать равными 1.2 наименьшей толщины свариваемых деталей.
Все деревянные конструкции до монтажа: обрешетку, опорные подкладки, торцы и места соприкосновения деревянных несущих конструкций с конструкциями из других материалов, эксплуатируемые в местах нормальной влажности, для защиты от гниения и возгорания подвергать поверхностной обработке.
Деревянные конструкции покрыть огнебиозащитным составом "Перилакс" или "Негорин - МС"
ТУ 2494-003-52470838-2004.
Все работы по огнезащитной обработке древесины производить в соответствии с ГОСТ 53292-2009
Все работы по защитной обработке древесины производить в соответствии с ГОСТ 20022.6-93.
Механическая обработка материалов должна производится до проведения мер по защите древесины от гниения и возгорания. В случае, когда при сборке или монтаже конструкций нарушается защитное покрытие, покрытие должно быть восстановлено.

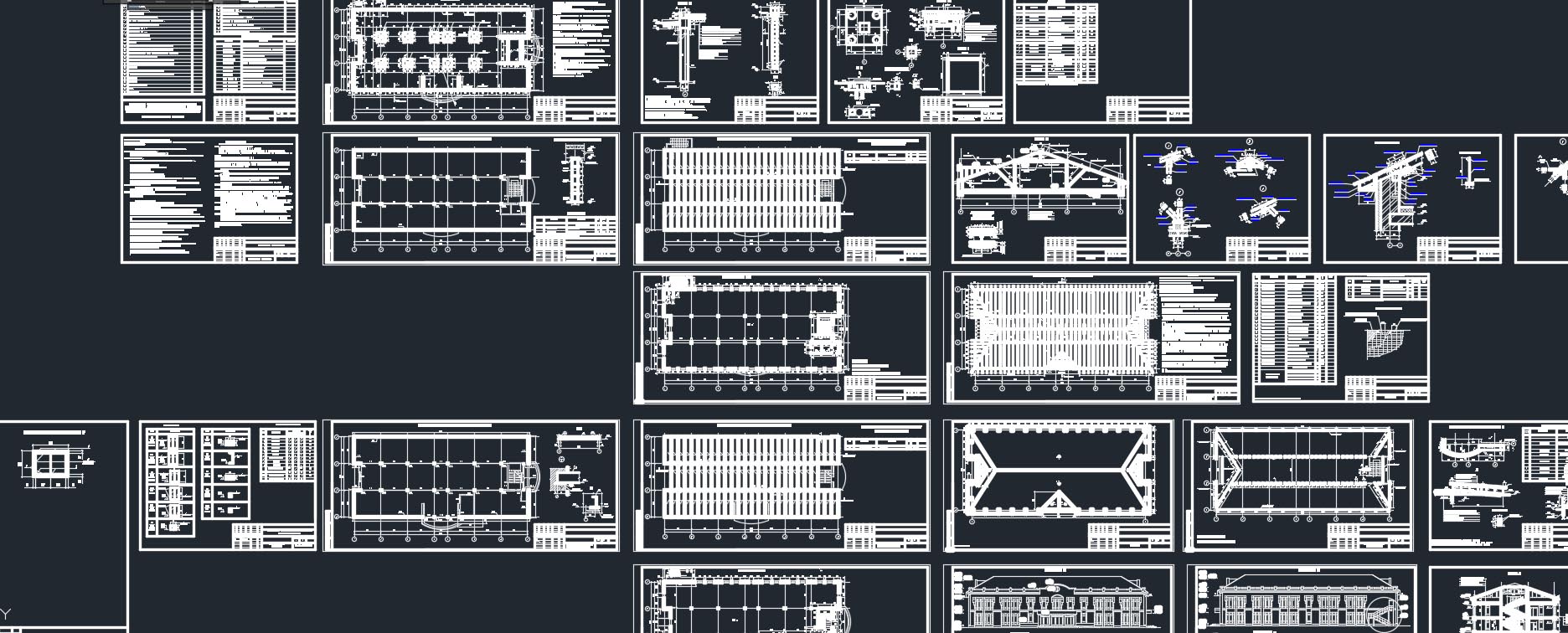

Состав: Общие данные, План фундаментов, Сечения, Кладочные планы, Схемы расположения перемычек и прогонов, Ведомость перемычек, Спецификации перемычек, Схемы расположеня элементов перекрытия, План кровли, Схемы расположения стропильных конструкций, Фасады, Разрез, Лестницы Язык документа

Софт: AutoCAD 2000

Файлы:

Каталог / Строительство / Проекты домов / Здания социально-бытового назначения / Двухэтажный административно-бытовой комплекс

АДМИНИСТРАТИВНО БЫТОВОЙ КОМПЛЕКС.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

781059-vms-AR1

Рейтинг: 150

Софт: AutoCAD 2017

Состав: 1)Общие данные (начало). 2) Общие данные (продолжение). 3) План на отм. 0.000 4) Разрез 1-1. Разрез 2-2. Узлы 1; 2. 5) План кровли. 6)Фасад 1-9. Фасад 9-1. Фасад А-Г. 7) Спецификаия элементов заполнения проемов. 8) Ведомость отделки помещений. 9) Общие данные (окончание). 10) Ограждение лестницы в осях 7-8. 11) Паспорт отделки. Фасад 1-9. Фасад 9-1. 12)План демонтируемых перегородок на отм. 0.000. 13) Обмерочный план на отм. 0,000. 14) План на отм. +4.500 15) Фасад Г-А. 16) Экспликация полов. 17) Паспорт отделки. Фасад А-Г. Фасад Г-А. План потолков первого этажа. 18) План потолков второго этажа. 19) Развертки перегородок из ГКЛ. 20) Узлы 11; 14; 16; 17. Узлы 9; 10; 19; 20; 21. 22)Вентшахты ВШ-1, ВШ-2. Металлическая лестница Лм-1. 23) Крыльцо Кр1. 24) Спецификации элементов по устройству кровли и водосточной системы. 25)Спецификация по устройству отмостки.26) Экспликация полов. 27) Спецификация элементов заполнения проемов. 28) Ведомость отделки помещений. 29) Спецификация элементов вентиляционных шахт 30) Спецификация элементов металлической лестницы Лм-1.
