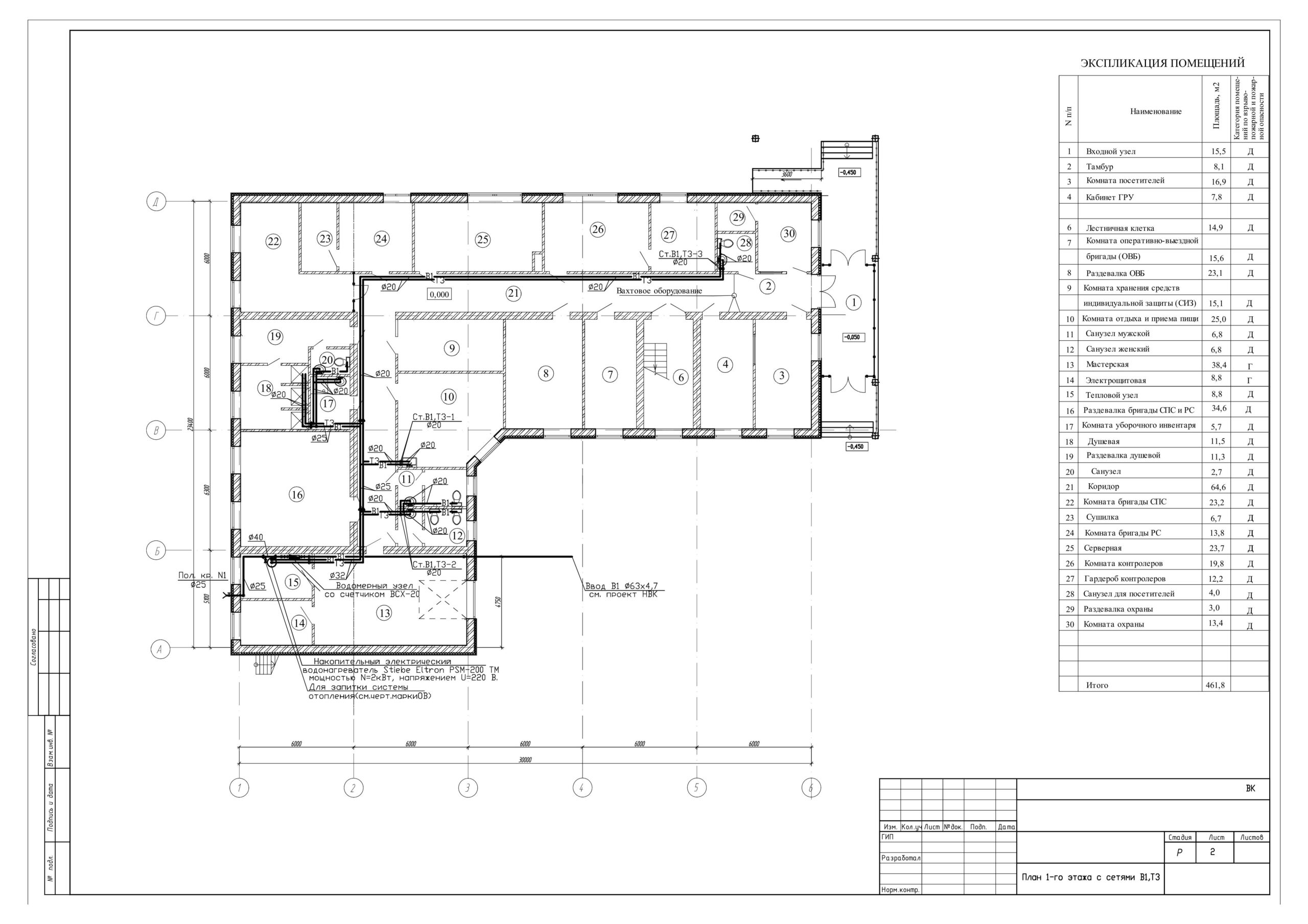

Внутреннее водоснабжение и канализация административно-бытового здания

Проект внутреннего водоснабжения и канализации административно- бытового здания с пристроенным гаражом.

Источником водоснабжения на хозяйственно-питьевые нужды служит существующий водопровод 150 мм с гарантийным давлением в сети 0,5 МПа, Подвод воды к зданию на хозяйственно-питьевые нужды предусматривается одним вводом 63х4,7 мм. На вводе устанавливается водомерный узел со счетчиком холодной воды ВСХ-20.

Приготовление горячей воды предусматривается в накопительном электрическим водонагревателе Stiebe Eltron PSM-200 TM

Бытовые стоки отводятся одним выпуском в в существующую сеть бытовой канализации 150 мм.

Дождевые стоки отводятся двумя выпусками на рельефместности.

Состав: Рабочий проект Язык документа

Софт: AutoCAD 10

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Внутреннее водоснабжение и канализация административно-бытового здания

ВК-АБК.dwg
