Двухэтажное административное здание с проходной (водопровод, канализация)

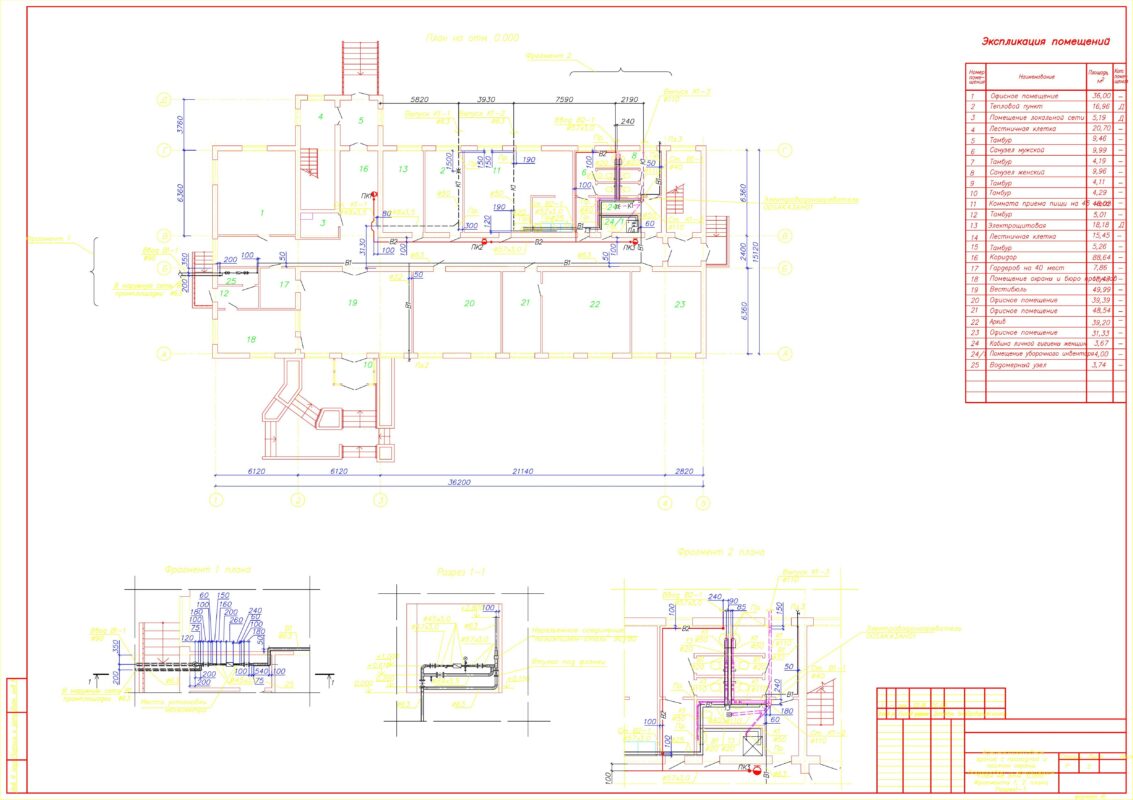

Двухэтажное административное здание с проходной. Внутренние сети водопровода, канализации и пожаротушения
Административное здание с проходной и постом охраны. Водопровод и канализация". Изменение 1 вносится в связи с корректировкой сетей вследствии изменения планировки административного здания с проходной и постом охраны. Рабочие чертежи разработаны в соответствии с действующими нормами, правилами и стандартами.
Административное здание с проходной и постом охраны оборудуется системами хозяйственно-питьевого и горячего водоснабжения, противопожарного водопровода, системой бытовой канализации.
Здание II степени огнестойкости, объемом 7700 м{3}. В соответствии со СНиП 2.04.01-85 "Внутренний водопровод и канализация зданий" п.6.1 табл.1 предусмотрен внутренний противопожарный водопровод с расходом 1 струя 2,6 л/с.
Противопожарный водопровод запроектирован из труб стальных электросварных 57х3.0 по ГОСТ 10704-91.
Подача воды предусмотрена одним вводом от наружной кольцевой сети промплощадки ГТС КЦ.

Состав: Планы, схемы, спецификация (РП 7 листов) Язык документа
