Водоснабжение и канализация административного здания

Водоснабжение и канализация административного здания в городе Алматы. проектом принята раздельная система хозяйственно-питьевого и противопожарного водопровода . Для хозяйственно-питевых нужд водопровод из скважины подается в резервуар хозяйственно-питьевой воды (см.раздел НВК), а оттуда в насосную станцию.Проектом предусмотрены повысительные насосы CO-1 MVI 203/ER Q=0,5м3/час;N=0,55кВТ;Н=24м;n=2900об/мин. (1 раб., 1 рез.) на общей фундаментной раме с трубной обвязкой и всеми необходимыми составляющими, в комплекте со щитом управления и частотным преобразователем.Производственная канализация запроектирована для отвода производственных стоков от трапа запроектирована из полиэтиленовых труб по ГОСТ 32412-2013 Ø110мм, а выпуск -из чугунных канализационных труб по ГОСТ 6942-98 Ø100мм. Дренажная канализация запроектирована для отвода случайных вод в котельной и насосной станции
через трапы и опускается в приямок, расположенный в насосной на отм.-5.000. Из приямков вода отводится дренажными насосами насосом Wilo-Drain TS50H111/11-3-400 Q=20m3/час; Н=10.0м; N=1.1кВт(1раб.1рез.на складе) на отмостку.

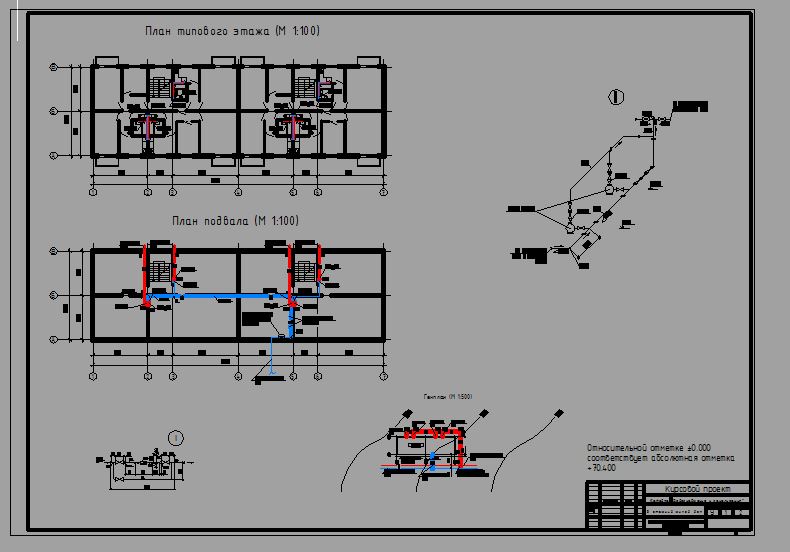

Состав: Общие данные (начало).Общие данные (окончание). План на отм.0.000 с системами В1;В2;Т3;Т4.План на отм.5.400 с системами В1;В2;Т3;Т4. План на отм.0.000 системой К1. План на отм.5.400 системой К1. План кровли К1.Схема систем В1;Т3;Т4.Схема системы В2.Схема системы К1. Спецификация Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и канализация административного здания

13.11.2017 архив .2017.dwg
