Гостинечно торговый комплекс 5 этажей

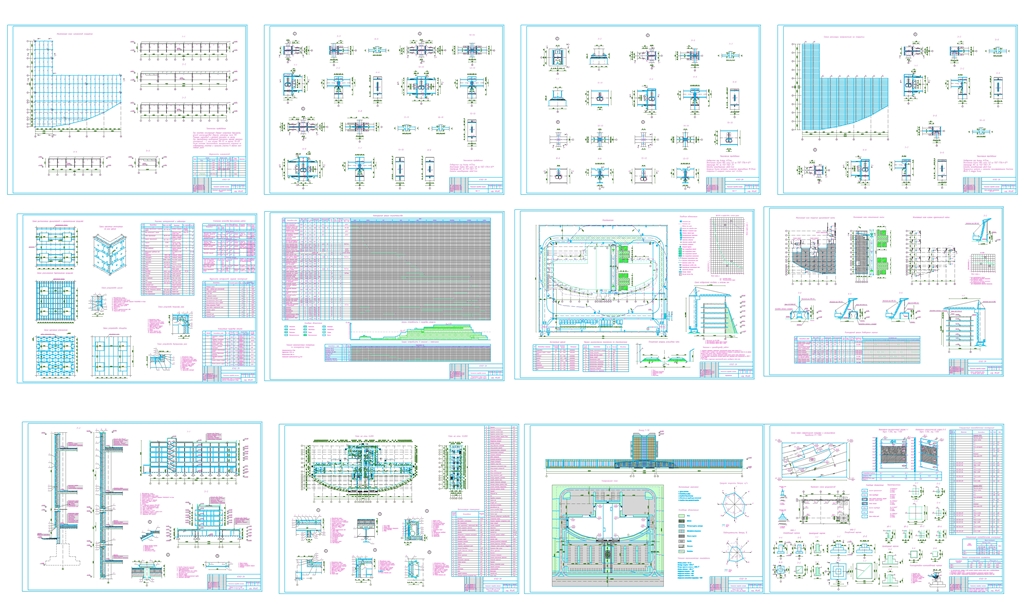

Пензенский Государственный Университет Архитектуры и Строительства, кафедра Городского строительства и архитектуры , дипломный проект " Гостинично торговый комплекс"

Проектируемый объект – гостинично-торговый комплекс. Высота комплекса – 5 этажей. Многоэтажная часть представляет собой гостиницу на 96 мест. Одноэтажная – учреждения торговли и служебно-бытовые помещения гостиницы.
Район строительства - г. Москва. Площадка строительства располо-жена на 68 км МКАД.
В соответствии со СНИП 23-01-99* климатические условия площад-ки строительства:
- климатический район – IВ
- средняя температура в январе – минус 10.2°
- средняя температура в июле – 18.1°
- температура наиболее холодной пятидневки – минус 30°
- среднегодовое количество осадков – 644мм
- район по ветровому давлению – I
- район по весу снегового покрова – III
- зона влажности – 2 (нормальная)

Оглавление
Введение 7

1. Архитектурно-планировочная часть 8
1.1 Общие положения 8
1.2 Генеральный план 9
1.3 Объемно-планировочное решение 11
1.3.1 Гостиница 12
1.3.2 Торговые учреждения 13
1.4 Конструктивное решение 14
1.5 Теплотехнический расчет ограждающих конструкций 20
1.5.1 Стеновое ограждение 21
1.5.2 Покрытие гостиницы 23
1.5.3 Покрытие торговых учреждений 24
1.6 Технология процессов 26
1.6.1 Гостиница 26
1.6.2 Учреждения торговли 28
1.7 Технико-экономические показатели 29

2. Санитарно-технические системы 30
2.1 Инженерное оборудование гостиницы 30
2.1.1 Водо- и теплоснабжение 30
2.1.2 Канализация 31
2.1.3 Вентиляция и кондиционирование 31
2.1.4 Электроснабжение и электрооборудование 31
2.1.5 Слаботочные и электронные системы и устройства 32
2.2 Инженерное оборудование торговых учреждений 33
2.2.1 Водопровод и канализация 33
2.2.2 Отопление и вентиляция 33
2.2.3 Электротехнические устройства 34

3. Строительные конструкции 35
3.1 Конструктивная система каркаса 35
3.2 Сбор нагрузок 36
3.2.1 Собственный вес покрытия 36
3.2.2 Снеговая нагрузка 37
3.2.3 Ветровая нагрузка 38
3.3 Расчет конструкций 39
3.3.1 Расчет стального профилированного настила 39
3.3.2 Расчет прогонов 44
3.3.2.1 Зона повышенных снеговых нагрузок 45
3.3.2.2 Зона нормальных снеговых нагрузок 46
3.3.3 Расчет ригелей 47
3.3.4 Расчет колонн 49
3.3.4.1 Расчет на изгиб в плоскости наибольшей жесткости 49
3.3.4.2 Расчет на изгиб в плоскости наименьшей жесткости 51
3.4 Расчет узлов рамы 52
3.4.1 Расчет базы колонны 52
3.4.1.1 Расчет опорной плиты 52
3.4.1.2 Расчет анкерных болтов 54
3.4.1.3 Расчет сварных швов прикрепляющих ребра 54
3.4.2 Крепление прогонов 55
3.4.2.1 Крепление прогонов 30Б1 к ригелям 55
3.4.2.2 Крепление прогонов 23Б1 к ригелям 56
3.4.3 Крепление ригеля к колонне 58
3.4.3.1 Узел 1 58
3.4.3.2 Узел 2 62
3.4.3.3 Узел 3 66
3.4.3.4 Узел 4 69

4. Основания и фундаменты здания 73
4.1 Привязка проектируемого здания к существующему рельефу строительной площадки 73
4.2 Оценка инженерно-геологических и гидрогеологических усло-вий площадки строительства 74
4.2.1 Расчет характеристик грунтов 74
4.2.2 Инженерно-геологические разрезы 74
4.3 Расчет и проектирование фундаментов мелкого заложения в се-чении I-I 75
4.3.1 Расчет ФМЗ-1 75
4.3.1.1 Определение высоты фундамента (ФМЗ-1) 75
4.3.1.2 Определение глубины заложения фундамента (ФМЗ-1) 76
4.3.1.3 Определение размеров подошвы фундамента (ФМЗ-1) 76
4.3.2 Расчет ФМЗ-2 79
4.3.2.1 Определение высоты фундамента (ФМЗ-2) 79
4.3.2.2 Определение глубины заложения фундамента (ФМЗ-2) 79
4.3.2.3 Определение размеров подошвы фундамента (ФМЗ-2) 80
4.4 Вычисление вероятной осадки фундаментов с учетом взаимного влияния 81
4.4.1 Вычисление вероятной осадки фундамента (ФМЗ-1) 81
4.4.2 Вычисление вероятной осадки фундамента (ФМЗ-2) 83
4.5 Расчет тел фундаментов 85
4.5.1 Расчет ФМЗ-1 85
4.5.1.1 Конструирование фундамента 85
4.5.1.2 Расчет прочности фкндамента на продавливание 86
4.5.1.3 Расчет по прочности на раскалывание 86
4.5.1.4 Расчет прочности фундамента на смятие 86
4.5.1.5 Расчет прочности фундамента по поперечной силе 86
4.5.1.6 Определение сечения арматуры плитной части фундамента 87
4.5.1.7 Расчет прочности подколонника по нормальным сечениям 87
4.5.1.8 Расчет прочности подколонника по наклонному сечению 87
4.5.1 Расчет ФМЗ-2 88
4.5.2.1 Конструирование фундамента 88
4.5.2.2 Расчет прочности фкндамента на продавливание 88
4.5.2.3 Расчет по прочности на раскалывание 88
4.5.2.4 Расчет прочности фундамента на смятие 88
4.5.2.5 Расчет прочности фундамента по поперечной силе 89
4.5.2.6 Определение сечения арматуры плитной части фундамента 89
4.5.2.7 Расчет прочности подколонника по нормальным сечениям 90
4.5.2.8 Расчет прочности подколонника по наклонному сечению 90

5. БЖД 91
5.1 Противопожарные требования 91
5.2 Оценка огнестойкости колонны 92
5.2.1 Исходные данные 92
5.2.2 Расчет огнестойкости 93
5.3 Организация безопасного производства работ при монтаже профнастила 95

6. Технология и организация строительства 99
6.1 Проект производства работ 99
6.1.1 Технология производства работ 99
6.1.2 Выбор типа крана и их привязка к объекту 100
6.1.2.1 Расчет башенного крана 101
6.1.2.2 Расчет стреловых кранов 102
6.2 Проектирование календарного графика 103
6.3 Строительный генеральный план 107
6.3.1Основные принципы проектирования 107
6.3.2 Расчет и проектирование временных инвентарных зданий 107
6.3.3 Размещение временных зданий и сооружений 108
6.3.4 Расчет складских помещений и площадок 108
6.3.5 Расчет потребности строительства в воде 109
6.3.6 Освещение строительной площадки 111
6.3.7 Обеспечения строительства электроэнергией 111
6.4 Технологическая карта на устройство навесного вентилируемо-го фасада 112
6.4.1 Область применения 112
6.4.2 Технология и организация выполнения работ 113
6.4.2.1 Требования к качеству предшествующих работ 113
6.4.2.2 Монтаж системы вентилируемых фасадов 114
6.4.3 Транспортирование и складирование изделий и материалов 116
6.4.4 Требования к качеству и приемке работ 117
6.5 Основные мероприятия по технике безопасности 118

7. Экономика строительства 121
7.1 Локальный сметный расчет на общестроительные работы 121
7.2 Объектная смета 129
7.3 Сводный сметный расчет стоимости строительства 130

8. Мероприятия по охране окружающей среды 133
8.1 Рекультивация земель 133
8.1.1 Общие положения 133
8.1.2 Технический этап рекультивации 133
8.1.3 Биологический этап рекультивации 133
8.2 Складирование и хранение отходов 134

9. Технико-экономические показатели 136
Список литературы 137

Здание имеет неправильную форму в плане. Центральная пятиэтажная часть выполнена в виде прямоугольника. По бокам от нее расположе-ны одноэтажные части, имеющие закругления от центра к краям.
Основные габариты здания в осях 139х60 м. Второй и последующие этажи имеют габаритные размеры в осях 60х15 м.
Пятиэтажная часть возвышается над одноэтажной, создавая своеобразный стилобат. Высота подчеркивается с помощью выступающих прямоугольных элементов. Высотность также подчеркивается с помощью сплошного остекления центральной части. Таким образом решается вопрос освещения коридоров гостиницы.
Архитектурную выразительность фасаду придает облицовка, выпол-ненная по технологии навесных фасадов, производимых ООО «Спец-ПромКомплект», г. Москва.
Общая высота здания от уровня чистого пола первого этажа – 24 м. Высота одноэтажной части – 5.4 м.
Высота типового жилого этажа гостиницы – 3.6 м.
Высота торговых залов и первого этажа – 4.2 м.
Высота технического этажа – 2.4 м.
Технический этаж предназначен для размещения коммуникаций жи-лой части гостиницы.
