Строительство торгового комплекса в г. Ростове-на-Дону

АТТК, дипломный проект по специальности 08.02.01 Строительство и эксплуатация зданий и сооружений,
ДИПЛОМНЫЙ ПРОЕКТ Тема: «Строительство торгового комплекса в г. Ростове-на-Дону» 2023 г.

В теоретической части пояснительной записки отражены следующие вопросы:
геофизические условия для проектирования, объемно-планировочное решение здания, конструктивное решение здания, генеральный план и его элементы, наружная и внутренняя отделка здания, теплотехнический расчет наружных стен; расчет и конструирование фундамента, технологическая карта на устройство фундамента, календарный план строительства, локальная смета на устройство фундамента, технико-экономические показатели, мероприятия по охране труда и строительной безопасности, вопросы экологии и защиты окружающей среды.

Основные объемно-планировочные параметры:
– высота здания – 4,900 м;
– размеры в осях – 48,0 м (1–9) и 42,0 м (А−И).
Вентиляция помещений естественная. Размеры окон обеспечивают необходимую освещенность помещений в светлое время суток.
Общая площадь – 2562,29 м2.
Площадь застройки – 2136,88 м2.
Строительный объем – 9163,26 м3.

Содержание

Введение………………………………………………………………….. 3
1 Архитектурно-строительный раздел………………………………….5

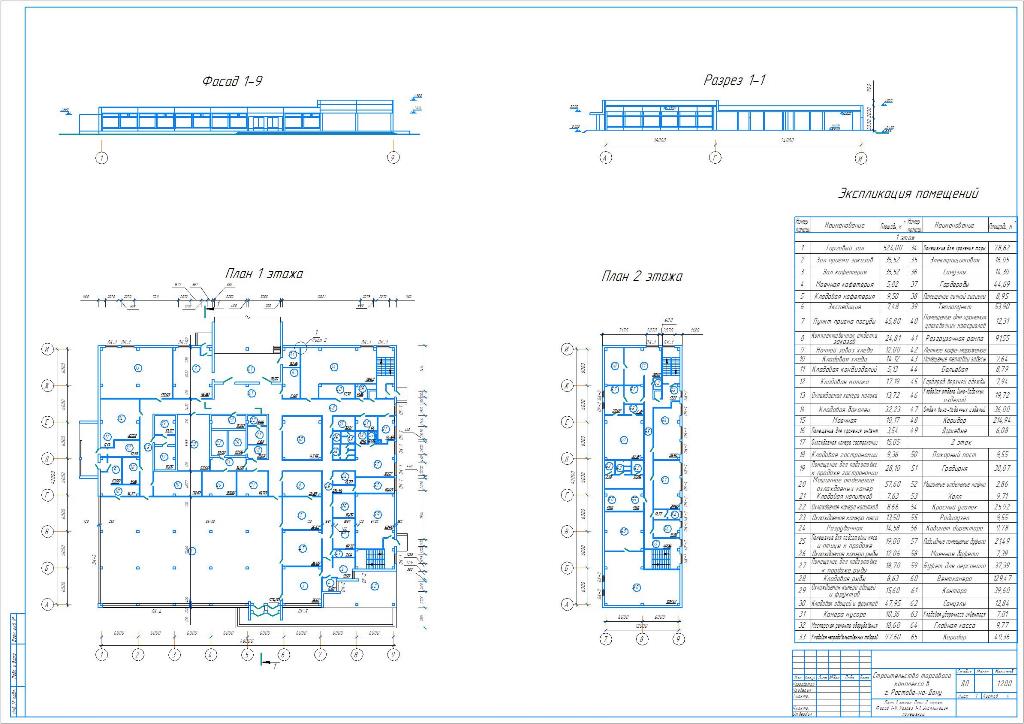

1.2 Объемно-планировочное решение здания………………………. 6
1.3 Конструктивное решение здания………………………………… 7

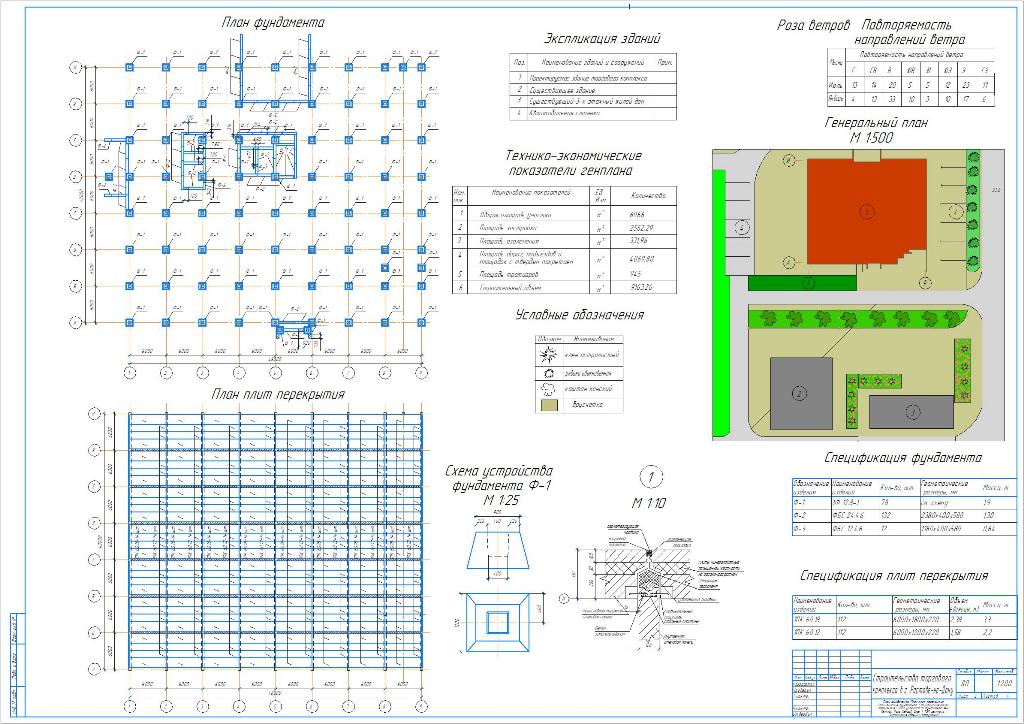

1.4 Генеральный план…………………………………………………. 9
1.5 Наружная и внутренняя отделка…………………………………. 11
2 Расчетно-конструктивный раздел…………………………………….. 13
2.1 Теплотехнический расчет наружных стен………………………. 13
2.2 Расчет и конструирование фундамента………………………….. 15
3 Организационно-технологический раздел…………………………… 22

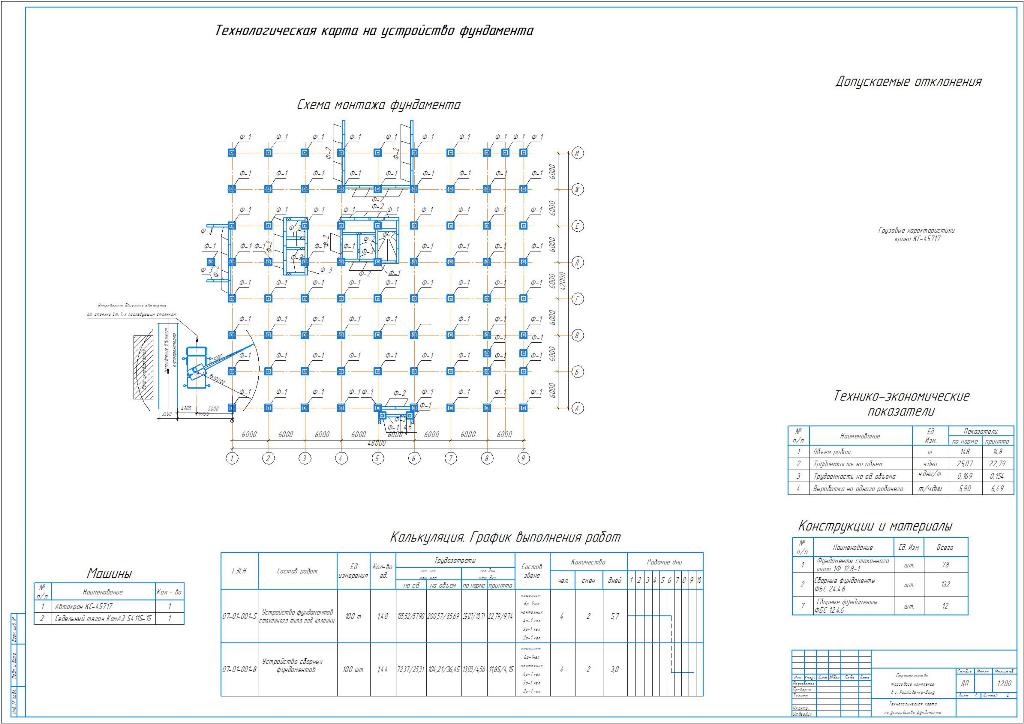

3.1 Технологическая карта на устройство фундамента…………….. 22

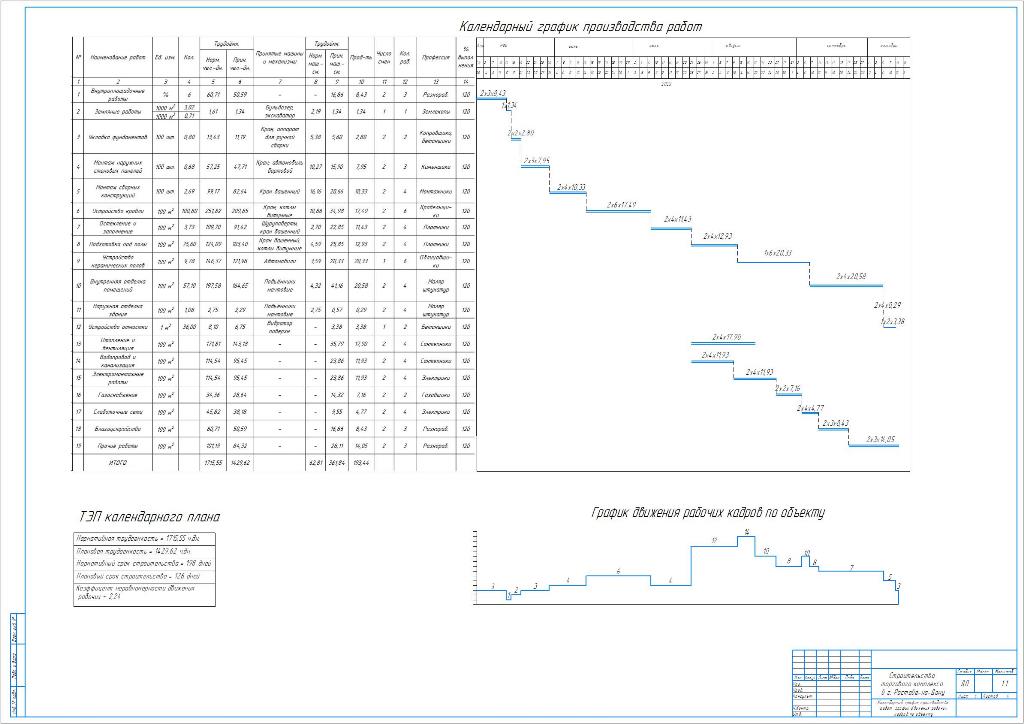

3.2 Календарный план строительства………………………………... 29
4 Проектно-сметный раздел……………………………………………... 31
4.1 Локальная смета на устройство фундамента……………………. 31
5 Экономический раздел………………………………………………… 33
5.1 Технико-экономические показатели………………………...…… 33
6 Охрана труда и строительная безопасность…………………………..34
7 Экология и защита окружающей среды……………………………… 37
Заключение………………………………………………………………..39
Список использованной литературы……………………………………41
Приложение А Ведомость затрат труда и машинного времени………46
Приложение Б Локальная смета на устройство фундамента………….52
