Гостиница

Гостиница. Реконструкция базы отдыха под туристическую гостиницу на 100 мест.
Стадийность: РП
Раздел: АР (архитектурные решения) + задание для ОВ
Этажность: 9
Площадь: Общая площадь не посчитана, нет ТЭП! (считаем самостоятельно)
Все экспликации есть (посчитано верно)

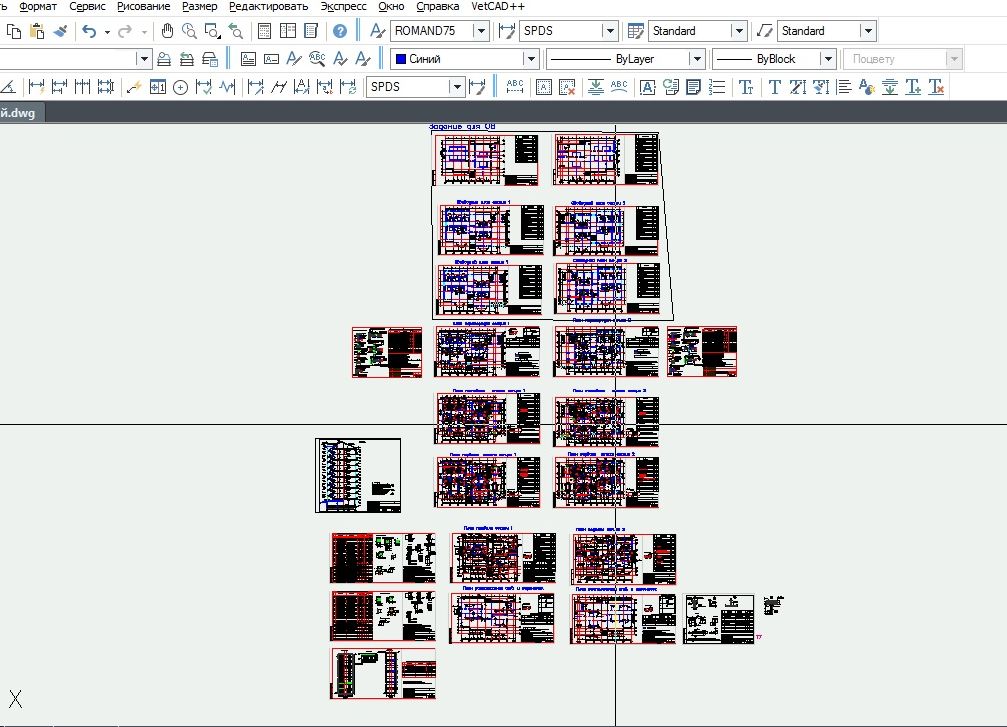

В файле присутствуют следующие листы:
1. Планы подвального, первого и типового этажей (1 и 2 секций)
2. План перегородок (1 и 2 секций)
3. План расположения отверстий и перемычек (1 и 2 секций)
4. Спецификация заполнения оконных и дверных проемов (1 и 2 секций)
5. Разрез 1-1
6. Спецификация заполнения проемов витражами
7. Узлы сопряжения кирпичных перегородок
8. Сечения по гипсокартонным перегородкам (1 и 2 секций)
9. Задание для ОВ: Планы подвального, первого и типового этажей (1 и 2 секций)

Состав: АР (Архитектурные решения); ОВ (Отопление и вентиляция), Спецификация Язык документа

Софт: AutoCAD 2006
