Гостиница на 20 мест, рабочие чертежи

Строительство гостиницы в Южно-Казахстанской области рассчитанный на 20 мест.
Архитектурно-строительное решение:
1. Настоящий комплект чертежей марки АР выполнен на сновании задания на проектирование.
2. Характеристика района строительства:
- климатический район строительства - IIIB;
- нормативное значение ветрового давления для III района по СНИП2.01.07-85 -0,38(38)кПа(кг/м );
- нормативный вес снегового покрова на 1м горизонтальной поверхности для II района по СНИП2.01.07-85- 0,7(70)кПа (кгс/м);
- расчетная температура наружного воздуха - 25 С°.
- сейсмичность площадки строительства -10 баллов.
3. Степень огнестойкости здания - II.
4. За относительную отметку 0.000 принята отметка чистого пола 1-го этажа, соответствующая абсолютной отметке 720,37 на генплане.
5. Конструктивная схема здания монолитный железобетоный каркас с диафрагмами. Заполнение стен из кирпича 380 мм.
6. Внутренние перегородки армокирпичные из глиняного, обыкновенного кирпича М75 на цементно-песчаном растворе М50, толщиной 200-120 мм.
Ненесущие внутренние перегородки из кирпича не доводить на 30мм до несущих конструкций покрытий или перекрытий во избежание на них нагрузки. Зазоры законопатить.
7. Окна – металлопластиковые стеклопакеты.
8. Дверные блоки - деревянные индивидуального изготовления.
9. Внутреннюю отделку помещений принять в соответствии с ведомостью отделки помещений и с учетом требований заказчика.
10. Наружная отделка здания – высококачественная штукатурка со вставками из отделочного камня, и декоративным обрамлением из фибробетона.
11. Устройство полов производить после прокладки промпроводки, электропроводок и сантехнических трубопроводов. Напольную керамическую плитку применять с рифленой поверхностью. Гидроизоляцию завести на стены на высоту 300 мм.
12. Кровля скатная чердачная с покрытием из металлочерепицы с наружным организованным водостоком.
13. Полы и кровлю выполнять в соответствии с технологическими нормами производства работ.
14. Вокруг здания устроить отмостку шириной 1 м из асфальтобетона по основанию из щебня, втрамбованного в грунт
15. Мероприятия производства работ в зимнее время проектом не учитываются.

Состав: Рабочие чертежи (РЧ) Язык документа

Софт: AutoCAD 2013

Файлы:

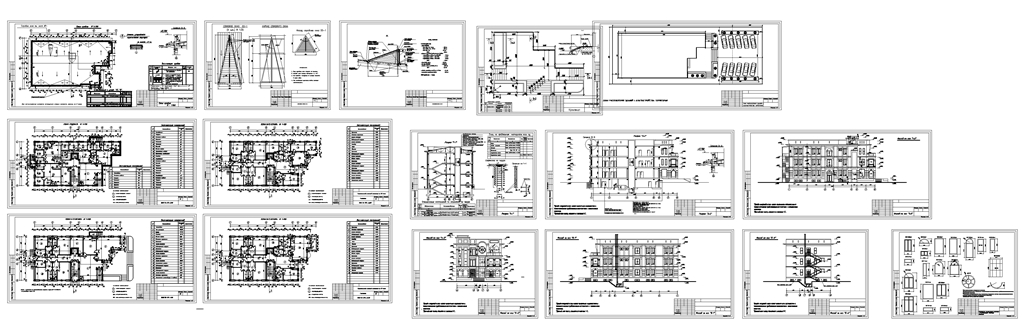

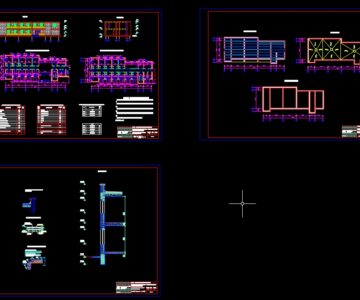

Гостинница ас-2-Model.jpg
Гостинница ас-2.dwg
