Капитальный ремонт школы №6 в городе

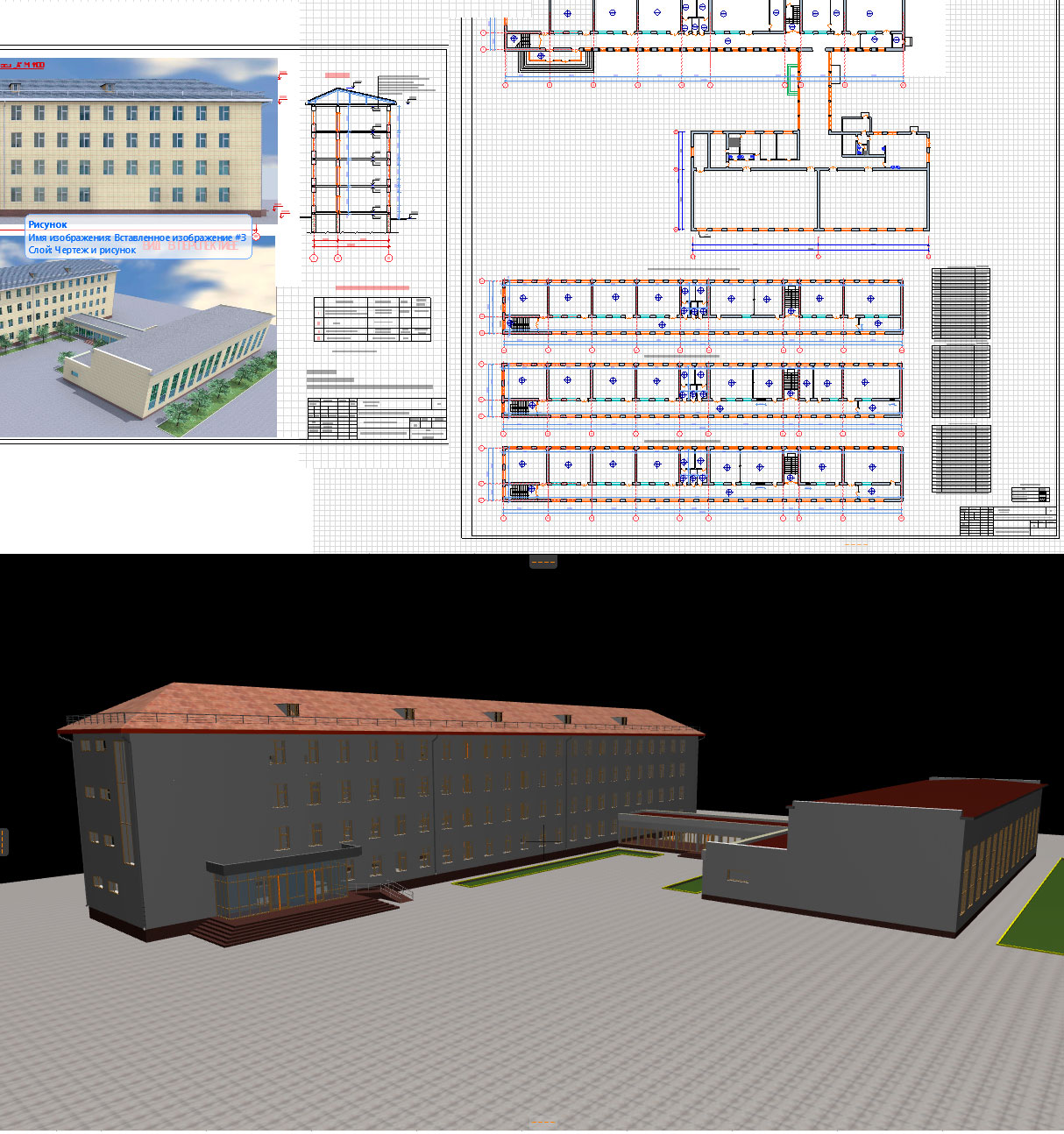

3д модель и план стен и рабочий фасад
Стены -выполнены из сэндвич панелей толщиной 200мм
(два слоя оцинкованного стального листа (толщиной 0,5 мм) ,
один слой высокоэффективного утеплителя
из несгораемых минераловатных плит базальтовых пород).
Цоколь -выполнены из плитки типа кабанчик на цем.-песч. растворе.
Перегородки - из двухслойного влагостойкого гипсокартона.
Окна - Пластиковые стекло пакеты и из JP-профиля.
Двери - металлические, МДФ, алюминиевые.
Полы - керамическая плитка, бетонный, ламинат,
шершавый италогранит, деревянная
Кровля - сэндвич панели толщиной 200мм (два слоя оцинкованного стального листа (толщиной 0,5 мм) ,один слой высокоэффективного утеплителя из несгораемых минераловатных плит базальтовых пород), двух слоев оцинкованного стального листа (толщиной 0,5 мм) одного слоя высокоэффективного утеплителя из несгораемых минераловатных плит базальтовых пород.
Стыки стеновых и кровельных панелей выполнены из оцинкованной стали t=0,5мм

Состав: 3D модель Язык документа

Софт: ArchiCAD 16

Файлы:
3D TOSH 6 ШК.pln
